Potongan Khusus Wafer Kristal Kuarsa Tunggal
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | BonTek |
| Sertifikasi: | ISO:14001 |
| Nomor model: | Kuarsa Kristal Tunggal |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 50 buah |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Paket film, disegel vakum |
| Waktu pengiriman: | 1-4 minggu |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 800000 pcs / Bulan |
|
Informasi Detail |
|||
| Bahan: | Kuarsa Kristal Tunggal | Tipe potong: | X, Y, Z, AT, SC, ST |
|---|---|---|---|
| Permukaan: | Polandia, Lap, Etch | Aplikasi: | SAW, Piezoelektrik, Bulkwave |
| Modus getaran: | Geser muka, Geser ketebalan | Faktor kopling elektromekanis (K): | 0,10~0,25 K2/% |
| d33: | 2.1×10^-12 C/N | kekerasan Moh: | 7 |
| Menyoroti: | Potongan Disesuaikan Wafer Kristal Kuarsa Tunggal,Wafer Etch SAW,Wafer Kristal Kuarsa Tunggal Kosong |
||
Deskripsi Produk
Potongan Disesuaikan Wafer Kristal Kuarsa Tunggal Kosong untuk Aplikasi SAW dan Piezoelektrik

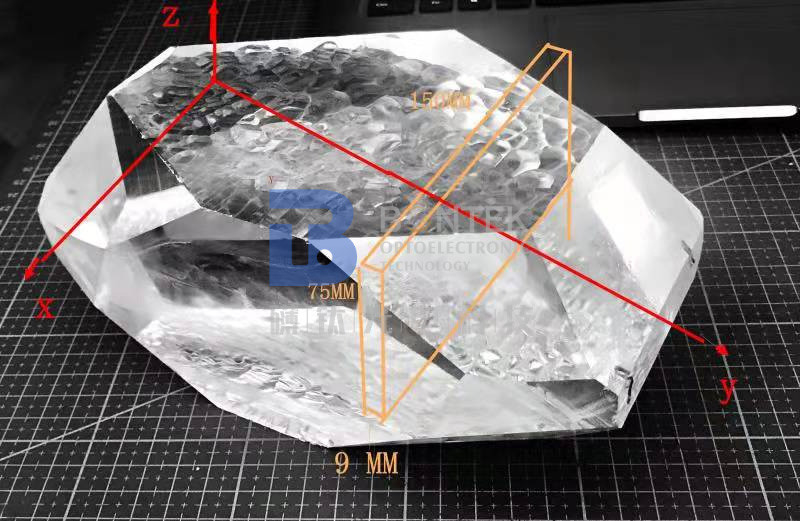

BonTek adalah produsen profesional kuarsa kosong di RRC.Produk utama adalah kuarsa SC-cut, AT-cut, IT-cut dan FC-cutwaferdankosong.Atau, Anda dapat menggunakanKEMARAHANstandar atau sudut Eular.Mereka digunakan sebagai substrat SAW, jendela optik, wafer pembawa, atau chip gelombang besar untuk membuat semua kristal kelas komersial dan militer, filter, OCXO, TCXO dll.
BonTek dilengkapi dengan QSC41L dariEFGperusahaan di Jerman untuk melakukan kontrol sudut.Ini dapat bekerja padaPemotongan IT, SC dan FCuntuk pengukuran sudut dan penyortiran.Kapasitas kami adalah 800.000 potong bulanan di SC-cut dan 1 juta bulanan di AT-cut saat ini, termasuk semua jenis bagian yang diketik cembung-Plano dengan atau tanpa poles.
| Produk |
Wafer Kristal Kuarsa Tunggal |
||||
| Nilai-Q |
Minimal 1,8×10^6, 2,4×10^6, 3,0×10^6 (standar IEC) |
||||
| PAUD |
2/cm2,10/ cm2,30/ cm2,100/ cm2,300/cm2； Swept Quartz (standar IEC) |
||||
| Inklusi |
Ia,Ib,I, II,III Grade (standar IEC) |
||||
| Orientasi |
X, Y, Z, AT, ST, BT, CT, ET ,DT, GT, NT, FC, SC, IT, dll. |
||||
| Diameter | 2 inci 50.8mm |
3 inci 76.2mm |
4 inci 100mm |
6 inci 150mm |
8 inchi 200mm |
| Toleransi | ±0.2mm | ±0.2mm | ±0.2mm | ±0.2mm | ±0.2mm |
| Ketebalan Toleransi |
±0,025mm | ±0,025mm | ±0,025mm | ±0,025mm | ±0,025mm |
| Benih | tanpa biji untuk potongan apapun Atau dengan biji |
tanpa biji untuk Z-cut Potongan lainnya dengan biji |
|||
| Flat Utama | 16±2mm | 22±2mm | 32±2mm | 47,5 ± 2mm 57,5 ± 2mm |
57,5 ± 2mm |
| Takik | - | - | - | 1 ~ 1.25mm 89~95° |
1 ~ 1.25mm 89~95° |
| S/D | 40/20 | 60/40 | 60/40 | 60/40 | 60/40 |
| TTV | <1.5um | <5um | <5um | <5um | <5um |
| PLTV | >95% | >95% | >95% | >95% | >95% |
| Melengkung | <9um | <15um | <30um | <50um | <70um |
| Busur | <9um | <15um | <30um | <40um | <60um |
| Ra | <0.5nm | <1nm | <1nm | <1nm | <1nm |
| Bahan | Kosong Kristal Kuarsa Tunggal (Kelas Piezo / Optik) |
| Potongan Kristal | Batang Z Murni, Batang Y Murni, Kuarsa Sapu |
| Nilai Q Sintetis | Minimal 1,8×10^6, 2,4×10^6, 3,0×10^6 (standar IEC) |
| Kepadatan Saluran Etsa (ECD) | 2/cm2,10/ cm2,30/ cm2,100/ cm2,300/cm2Swept Quartz (standar IEC) |
| Inklusi Kepadatan | Ia,Ib,I, II,III Grade (standar IEC) |
| Jenis Potong (Orientasi) | AT, BT, CT, ET, DT, GT, NT, FC, SC, IT, AC, BC, ST, TS, MT, NT RT, LC, dll. |
| Toleransi Sudut (±) | Sudut Theta:±5″,±10″,±15″,±30″,±1′,±2′, dll. |
| Sudut Phi: ±5′,±10′,±15′,±30′, dll. | |
| Ukuran Untuk Bulat Kosong | Dari 3.0mm hingga 50.80mm (dengan datar) / 2”, 3”, 4”, 5”, 6” dan 8'' (wafer) |
| Ukuran Untuk Kotak Kosong | 1.6×1.6mm 41×48 mm atau bahkan ukuran yang lebih besar |
| Ukuran Untuk SMD Kosong | 1.2x2.4mm Di Atas pada opsi Pelanggan |
| Toleransi Ukuran (±) | ±0,01 mm, ±0,005mm, ±0,0005mm, |
| Frekuensi / Ketebalan | 1 MHz hingga 54Mhz untuk AT-Cut Fundamental;Hingga 70Mhz dengan Etching |
| Datar | Per yang diminta (datar tegak lurus terhadap sumbu X dalam ±10 derajat) |
| Penyelesaian Permukaan | #1000(9u);#2000(7u);#3000(5u);#4000(3u) (SiC);Dipoles (Cerium Oksida) & Std . terukir |
| Nada tambahan | Dasar, Nada Atas Ketiga (ke-3), Nada Atas Kelima (ke-5) |
| Kontur (°dioptri) | Plano-cembung: 0,5 ° dioptri 10 ° dioptriCembung dua: 10 ° dioptri 15 ° dioptri |
FAQ:
- Q: Apa produk yang terutama Anda kerjakan?
SEBUAH: Kami melihat diri kami sebagai spesialis wafer piezo.Kami adalah yang pertama bekerja dengan Single Crystal Quartz di China sekitar 30 tahun yang lalu.Kemudian secara bertahap kami melangkah di bidang LiNbO3, LiTaO3, Kaca kuarsa, LGS, CTGS dll. Terutama, jika Anda mencari pemasok kuarsa piezo, kami adalah pilihan utama!Kami mengalihdayakan jutaan blanko kuarsa setiap tahun karena kami menguasai pemotongan AT, SC, dan IT dengan presisi sudut yang superior.
- T: Dapatkah Anda menerima kustomisasi produk?
SEBUAH: Ya, tentu saja.Kami dapat membuat sesuai permintaan Anda.Selain itu, kami sangat berpengalaman dengan wafer piezo sehingga kami dapat memberikan saran yang relevan jika Anda tidak 100% yakin dengan pilihan Anda.Selain itu, kami memiliki beberapa wafer standar dalam stok, silakan hubungi kami.
- Q: Bisakah Anda mengirimkan barang melalui agen kurir kami?
SEBUAH: Ya, kami sarankan Anda menggunakan agen kurir yang paling Anda kenal (DHL, FedEX, UPS, dll.).Kami dapat mengirimkan melalui akun Anda.Dan, tentu saja, kami akan mengemas produk dengan aman dalam ukuran yang dapat diterima untuk membantu Anda menghemat biaya pengiriman.Jika Anda membutuhkan kami untuk mengurus pengiriman, itu juga tidak masalah.Kami juga memiliki diskon yang baik dengan perusahaan kurir internasional.
- Q: Bagaimana Anda bisa menjamin kami mendapatkan apa yang kami inginkan dengan aman?

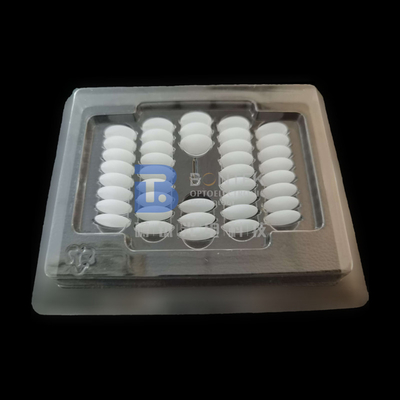

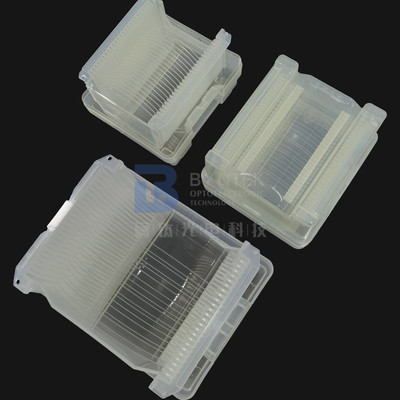

SEBUAH: Produk wafer rapuh dan terkadang mahal.Hal terakhir, sebagai produsen, kami ingin melihat produk yang kami buat rusak selama pengiriman.Sebagai hasilnya, kami akan mengemas wafer secara memadai dan memasukkannya ke dalam karton yang tepat yang diisi dengan spons penyangga.Namun, terkadang kecelakaan tidak bisa dihindari.Jadi, silakan ikuti“Cek penerimaan”langkah-langkah yang ditunjukkan pada gambar di bawah ini.Jika hal yang tidak diinginkan terjadi, kami akan memberikan pengisian atau pengembalian dana jika Anda mengikuti langkah-langkah pengecekan.
- Q: Bisakah kami mengunjungi pabrik Anda?
SEBUAH: Tentu.Inspeksi pabrik penting untuk pembelian dalam jumlah besar dan kerjasama jangka panjang.Diskusi tatap muka adalah hal yang paling kami yakini.Selama beberapa tahun terakhir, nama-nama besar di seluruh dunia telah menyaksikan kemajuan kami dalam pembangunan pabrik.Hari-hari ini, karena pandemi Covid-19, kami juga memiliki pengalaman konferensi video dengan pembeli global.
Cek Penerimaan
- Produknya rapuh.Kami telah mengemasnya secara memadai dan memberi label rapuh.Kami mengirimkan melalui perusahaan ekspres domestik dan internasional yang sangat baik untuk memastikan kualitas transportasi.
- Setelah menerima barang, harap tangani dengan hati-hati dan periksa apakah karton luar dalam kondisi baik.Buka karton luar dengan hati-hati dan periksa apakah kotak pengepakan sejajar.Ambil gambar sebelum Anda membawanya keluar.
saya
- Silakan buka paket vakum di ruang bersih saat produk akan diterapkan.
- Jika produk ditemukan rusak selama kurir, harap segera mengambil gambar atau merekam video.JANGAN keluarkan produk yang rusak dari kotak kemasan!Hubungi kami segera dan kami akan menyelesaikan masalah dengan baik.
