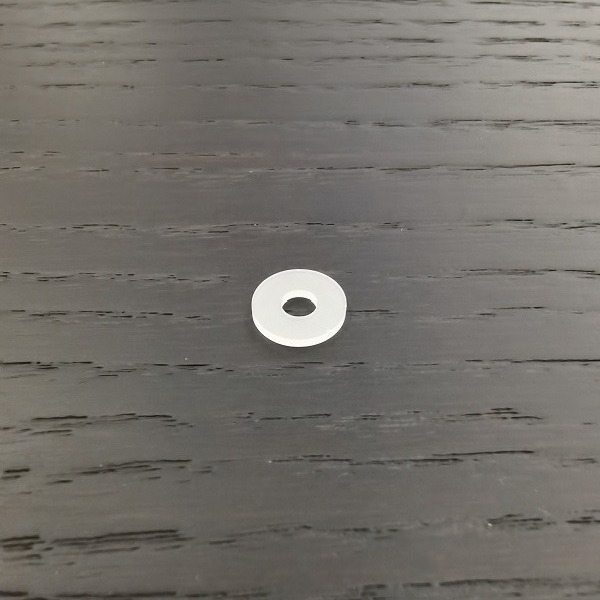

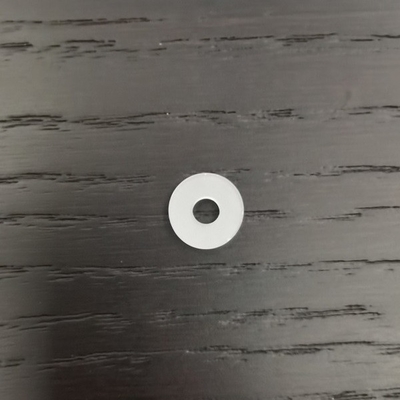

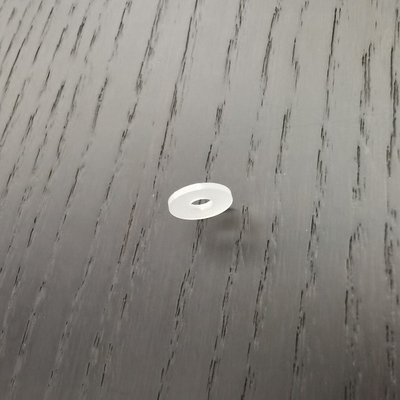

Ukuran Disesuaikan Lithium Niobate Piezoelectric Wafer Ring Orientasi Z-Cut 36Y-Cut
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | BonTek |
| Sertifikasi: | ISO:9001, ISO:14001 |
| Nomor model: | Litium Niobat (LiNbO3) |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 5 buah |
|---|---|
| Harga: | Negotiable |
| Kemasan rincian: | Paket Kaset / Jar, disegel vakum |
| Waktu pengiriman: | 1-4 minggu |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 10.000 pcs/bulan |
|
Informasi Detail |
|||
| Produk: | Cincin Piezoelektrik LiNbO3 | Nilai: | Kelas optik / SAW |
|---|---|---|---|
| Orientasi: | X, Z, 36Y, dll. | Diameter Luar: | 5mm ~ 150mm |
| diameter dalam: | 2mm ~ 100mm | ketebalan: | 0,35 / 0,50/1,00 / 2,00 mm |
| Permukaan: | Poles sisi ganda, Lap sisi ganda | Ra Kekasaran: | Ra <1nm |
| Cahaya Tinggi: | Piezoelectric Wafer Z-cut,Wafer Lithium Niobate Ukuran Disesuaikan,Wafer Piezoelectric 36Y-cut |
||
Deskripsi Produk
Cincin Wafer Lithium Niobate Piezoelektrik Ukuran DisesuaikanOrientasi Z-cut 36Y-cut
Kristal lithium niobate memiliki keunggulan koefisien elektro-optik yang tinggi, jendela transparan optik yang lebar dan kualitas optik yang tinggi.Kristal lithium niobate adalah bahan yang disukai untuk modulasi optik dan modulasi Q pada pita inframerah-dekat dan inframerah.Untuk modulator elektro-optik, kristal menunjukkan z-Cut zero residual birefringence dan X-Cut non-zero residual birefringence sepanjang arah propagasi cahaya, dengan koefisien elektro-optik efektif maksimum.Untuk sakelar Q, kristal biasanya dipotong-z, dengan nol birefringence residu dan medan listrik melintang yang bekerja dalam arah rambat cahaya.Cincin piezoelektrik di LN memiliki kelemahan pada tingkat pengulangan yang tinggi, tetapi kerugian ini dapat diatasi sampai batas tertentu dengan desain redaman piezoelektrik yang sesuai.
BonTek dapat menyesuaikan cincin piezoelektrik LiNbO3 atau Kristal Kuarsa untuk Anda.Kami membuat puluhan ribu cincin piezo ini untuk beberapa perusahaan di seluruh dunia selama 20 tahun terakhir.
|
Bahan |
Wafer LiNbO3, Cincin Piezo |
|
Orientasi |
X / Z / Y41°/ Y64°/ Y128°/ YZ / YX atau Disesuaikan |
|
Diameter Luar |
5mm ~ 150mm |
|
Diameter dalam |
2mm ~ 100mm |
|
Permukaan akhir |
Poles sisi tunggal atau ganda (DLP/SLP/SSP/DSP semua tersedia) |
|
Ketebalan |
0,35 / 0,50/1,00 / 3,00 + mm |
|
TTV |
< 1~5µm |
|
BUSUR |
±(25µm ~ 40um) |
|
Melengkung |
<= 35µm |
| Pembersihan
|
Kamar Bersih Kelas 1000 |
|
PLTV (<0,5um) |
<1,5 um ≥.98% (5mm * 5mm) dengan tepi 2mm tidak termasuk |
|
Tepian |
Compl't dengan SEMI M1.2@with GC800# .regular di C diketik |
|
Rumah Susun |
tersedia, per permintaan |
|
Sisi yang dipoles Ra |
Kekasaran Ra<=5A |
|
Kriteria Sisi Belakang |
Kekasaran Ra: 0.5-1.0µm GC#1000 |
|
Pembulatan Tepi |
Sesuai dengan Standar SEMI M1.2/lihat IEC62276 |
|
Retak, bekas gergaji, noda |
Tidak ada |
|
Penularan |
0.32 - 5.2um (ketebalan 6mm) |
|
Indeks bias |
tidak=2.237, ne=2.158 @633nm |
|
Rugi Refleksi |
14,6% @633nm |
|
Titik leleh (℃.) |
1250 |
|
Kepadatan |
4.64g/cm3 |
|
Kekerasan Mohs |
5 |
|
Modulus Young |
170 IPK |
|
Koefisien nonlinier |
d33=34.45, d31=d15=5.95, d22=13.07 (pmv-1) |
|
Modulus geser |
68 PGa |
|
Modul Massal |
112 IPK |
|
Ekspansi termal |
a11=15.4×10^-6/K, a33=7.5×10^-6/K |
| Bahan | Kosong Kristal Kuarsa Tunggal (Kelas Piezo / Optik) |
| Nilai Q Sintetis | Minimal 1,8×10^6, 2,4×10^6, 3,0×10^6 (standar IEC) |
| Kepadatan Saluran Etsa (ECD) | 2/cm2,10/ cm2,30/ cm2,100/ cm2,300/cm2Swept Quartz (standar IEC) |
| Inklusi Kepadatan | Ia,Ib,I, II,III Grade (standar IEC) |
| Sudut pemotongan | X / Y / Z / AT32°/33°/35°/36°/ BT / ST42.75° dll. |
| Diameter Luar | 3mm ~ 200mm |
| Diameter dalam | 1mm ~ 100mm |
| Ketebalan | 0.1mm ~ 10mm |
| Orientasi Datar | Sesuai kebutuhan, atau Pensil ditandai |
| Permukaan Selesai | Sisi ganda tersusun, Sisi ganda dipoles |
| Sisi yang dipoles Ra | <0.5nm atau spesifik per yang diminta |
| Kriteria Sisi Belakang | Umum adalah 0,2-0,5µm atau disesuaikan |
FAQ:
- Q: Apa produk yang terutama Anda kerjakan?
SEBUAH:Kami melihat diri kami sebagai spesialis wafer piezo.Kami adalah yang pertama bekerja dengan Single Crystal Quartz di China sekitar 30 tahun yang lalu.Kemudian secara bertahap kami melangkah di bidang LiNbO3, LiTaO3, Kaca kuarsa, LGS, CTGS dll. Terutama, jika Anda mencari pemasok kuarsa piezo, kami adalah pilihan utama!Kami mengalihdayakan jutaan blanko kuarsa setiap tahun karena kami menguasai pemotongan AT, SC, dan IT dengan presisi sudut yang superior.
- T: Dapatkah Anda menerima kustomisasi produk?
SEBUAH:Ya, tentu saja.Kami dapat membuat sesuai permintaan Anda.Selain itu, kami sangat berpengalaman dengan wafer piezo sehingga kami dapat memberikan saran yang relevan jika Anda tidak 100% yakin dengan pilihan Anda.Selain itu, kami memiliki beberapa wafer standar dalam stok, silakan hubungi kami.
- Q: Bisakah Anda mengirimkan barang melalui agen kurir kami?
SEBUAH:Ya, kami sarankan Anda menggunakan agen kurir yang paling Anda kenal (DHL, FedEX, UPS, dll.).Kami dapat mengirimkan melalui akun Anda.Dan, tentu saja, kami akan mengemas produk dengan aman dalam ukuran yang dapat diterima untuk membantu Anda menghemat biaya pengiriman.Jika Anda membutuhkan kami untuk mengurus pengiriman, itu juga tidak masalah.Kami juga memiliki diskon yang baik dengan perusahaan kurir internasional.
- Q: Bagaimana Anda bisa menjamin kami mendapatkan apa yang kami inginkan dengan aman?
SEBUAH:Produk wafer rapuh dan terkadang mahal.Hal terakhir, sebagai produsen, kami ingin melihat produk yang kami buat rusak selama pengiriman.Sebagai hasilnya, kami akan mengemas wafer secara memadai dan memasukkannya ke dalam karton yang tepat yang diisi dengan spons penyangga.Namun, terkadang kecelakaan tidak bisa dihindari.Jadi, silakan ikuti“Cek penerimaan”langkah-langkah yang ditunjukkan pada gambar di bawah ini.Jika hal yang tidak diinginkan terjadi, kami akan memberikan pengisian atau pengembalian dana jika Anda mengikuti langkah-langkah pengecekan.
- Q: Bisakah kami mengunjungi pabrik Anda?
SEBUAH:Tentu.Inspeksi pabrik penting untuk pembelian dalam jumlah besar dan kerjasama jangka panjang.Diskusi tatap muka adalah hal yang paling kami yakini.Selama beberapa tahun terakhir, nama-nama besar di seluruh dunia telah menyaksikan kemajuan kami dalam pembangunan pabrik.Hari-hari ini, karena pandemi Covid-19, kami juga memiliki pengalaman konferensi video dengan pembeli global.
Cek Penerimaan
- Produknya rapuh.Kami telah mengemasnya secara memadai dan memberi label rapuh.Kami mengirimkan melalui perusahaan ekspres domestik dan internasional yang sangat baik untuk memastikan kualitas transportasi.
- Setelah menerima barang, harap tangani dengan hati-hati dan periksa apakah karton luar dalam kondisi baik.Buka karton luar dengan hati-hati dan periksa apakah kotak pengepakan sejajar.Ambil gambar sebelum Anda membawanya keluar.
saya
- Silakan buka paket vakum di ruang bersih saat produk akan diterapkan.
- Jika produk ditemukan rusak selama kurir, harap segera mengambil gambar atau merekam video.JANGAN keluarkan produk yang rusak dari kotak kemasan!Hubungi kami segera dan kami akan menyelesaikan masalah dengan baik.
