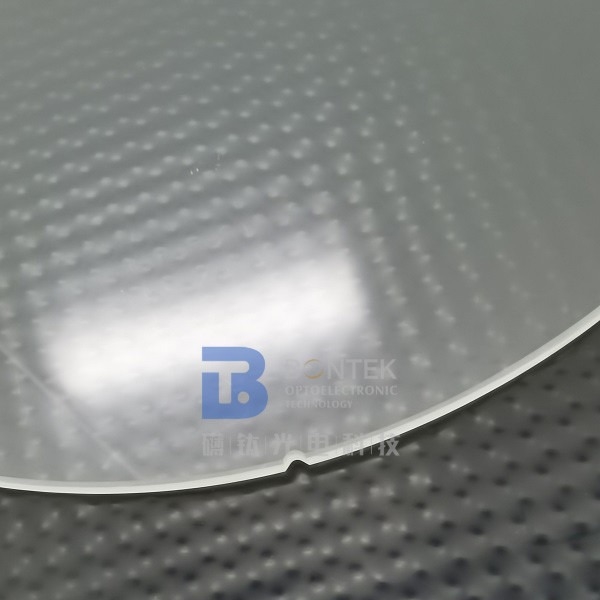

UV Optical Grade Quartz Wafers Untuk Semiconductor Photomask Microwave Filter

UV Optical Grade Quartz Wafers Untuk Semiconductor Photomask Microwave Filter

Detail produk:

Tempat asal: Cina
Nama merek: BonTek
Sertifikasi: ISO:9001, ISO:14001
Nomor model: Silika leburan, kuarsa leburan

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 5 buah
Harga: Dapat dinegosiasikan

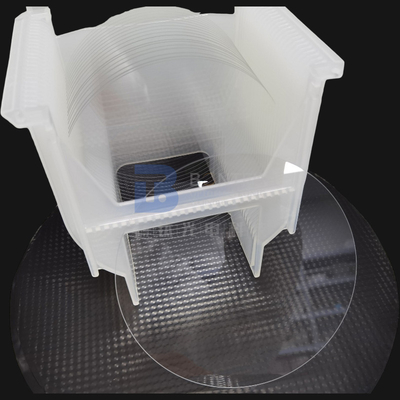

Kemasan rincian: Paket Kaset / Jar, disegel vakum
Waktu pengiriman: 1-4 minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 20000 pcs/Bulan
Harga terbaik Kontak

Informasi Detail

Bahan: Substrat Kaca Jenis: Kuarsa menyatu, silika menyatu, borosilikat
Merek: Schott, Feilihua, Corning Nilai: UV, optik, kelas semikonduktor
diameter: 100mm, 150mm, 200mm, dll. ketebalan: 0.5mm, 1mm, dll.
Tepian: Lapangan Bulat Permukaan Selesai: Polandia Sisi Tunggal / Ganda
Menyoroti:

Wafer Kuarsa Kelas Optik

,

Substrat Kaca Borosilikat

,

Wafer Kuarsa UV

Deskripsi Produk

UV, Wafer Kuarsa Kelas Optik Untuk Semikonduktor, Photomask, Filter Microwave, Penggunaan Optik​



BonTek menyediakan silika leburan berkualitas tinggi, substrat kuarsa leburan di UV, optik dan semikonduktornilai.Wafer kuarsa memiliki banyak karakteristik unik, seperti suhu operasi yang tinggi, anti korosi yang tinggi, konduktivitas termal yang baik, transmitansi optik yang tinggi, dan kehilangan dielektrik yang rendah, yang membuat wafer kuarsa cocok untuk semikonduktor, photomask, filter gelombang mikro, lensa optik, aplikasi serat optik .Kami dapat membuat kaca kuarsa baik dalam bentuk bulat atau persegi, dengan datar atau Takik atau hanya bulat, baik semir sisi tunggal atau semir sisi ganda.Diameternya dari beberapa milimeter hingga 14 inci, ketebalan dari 0,1 mm hingga 10 mm.BonTek juga memiliki jalur pembersihan dan ruang bersih yang memastikan kondisi produk terbaik.



Spesifikasi 3” 4” 5" 6" 8"
Diameter 76.2mm 100mm 125mm 150mm 200mm
tol(±) <0,1~0,25 mm
Ketebalan > 0.10mm > 0.10mm >0.30mm >0.30mm >0.30mm
Flat Utama 22mm 32.5mm 42.5mm

57.5mm

Takik

Takik
TTV <8um <10um <15um <20um <30um
Busur ±20um ±25um ±40um ±40um ±60um
Melengkung <30um <40um <50um <50um <60um
PLTV (<0,5um) 95% (5mm * 5mm)
Transmisi Opsi UV, Optik, IR atau Kustom
Pembulatan Tepi Sesuai dengan Standar SEMI M1.2/lihat IEC62276
Jenis permukaan: Sisi Tunggal Dipoles / Sisi Ganda Dipoles
Ra sisi yang dipoles <1.0nm atau spesifik per yang diminta
Kriteria Sisi Belakang Umum adalah 0,2-0,5µm atau disesuaikan
Penampilan Kontaminasi Tidak ada
Partikel>0,3µm <=30
Tanda Gergaji, guratan-guratan Tidak ada
Menggores Tidak ada
Retak, bekas gergaji, noda Tidak ada



UV Optical Grade Quartz Wafers Untuk Semiconductor Photomask Microwave Filter 0UV Optical Grade Quartz Wafers Untuk Semiconductor Photomask Microwave Filter 1UV Optical Grade Quartz Wafers Untuk Semiconductor Photomask Microwave Filter 2



Merek Schott

BOROFLOAT 33

Kepadatan

2.23 g/cm3

Modulus Elastisitas

63 kN/mm2

Kekerasan Knoop HK 0.1/20

480

Rasio Poisson

0.2

Konstanta Dielektrik (@ 1 MHz & 25 °C)

4.6

Rugi Tangen (@ 1 MHz & 25°C)

37x10-4

Kekuatan Dielektrik (@ 50 Hz & 25°C)

16 kV/mm

Indeks bias

1,472

Dispersi (nF - nC)

71,9 x 10-4



Model Feilihua

JGS1

JGS2

JGS3

Ukuran maksimum

<Φ200mm

<Φ300mm

<Φ200mm

Rentang Transmisi (Rasio transmisi sedang)

0,17~2,10um (Tavg>90%)

0,26~2,10um (Tavg>85%)

0,185~3,50um (Tavg>85%)

OH- Konten

1200 ppm

150 ppm

5 ppm

Fluoresensi (misalnya 254nm)

Hampir Gratis

vb kuat

VB yang kuat

Konten Kotoran

5 ppm

20-40 ppm

40-50 ppm

Konstanta Birefringence

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

Metode peleburan

CVD sintetis

Peleburan oksi-hidrogen

Peleburan listrik

Aplikasi

Substrat laser: Jendela, lensa, prisma, cermin...

Semikonduktor dan jendela suhu tinggi

IR & UV
substrat



UV Optical Grade Quartz Wafers Untuk Semiconductor Photomask Microwave Filter 3



UV Optical Grade Quartz Wafers Untuk Semiconductor Photomask Microwave Filter 4

UV Optical Grade Quartz Wafers Untuk Semiconductor Photomask Microwave Filter 5



FAQ:



  1. Q: Apa produk yang terutama Anda kerjakan?

SEBUAH:Kami melihat diri kami sebagai spesialis wafer piezo.Kami adalah yang pertama bekerja dengan Single Crystal Quartz di China sekitar 30 tahun yang lalu.Kemudian secara bertahap kami melangkah di bidang LiNbO3, LiTaO3, Kaca kuarsa, LGS, CTGS dll. Terutama, jika Anda mencari pemasok kuarsa piezo, kami adalah pilihan utama!Kami mengalihdayakan jutaan blanko kuarsa setiap tahun karena kami menguasai pemotongan AT, SC, dan IT dengan presisi sudut yang superior.



  1. T: Dapatkah Anda menerima kustomisasi produk?

SEBUAH:Ya, tentu saja.Kami dapat membuat sesuai permintaan Anda.Selain itu, kami sangat berpengalaman dengan wafer piezo sehingga kami dapat memberikan saran yang relevan jika Anda tidak 100% yakin dengan pilihan Anda.Selain itu, kami memiliki beberapa wafer standar dalam stok, silakan hubungi kami.



  1. Q: Bisakah Anda mengirimkan barang melalui agen kurir kami?

SEBUAH:Ya, kami sarankan Anda menggunakan agen kurir yang paling Anda kenal (DHL, FedEX, UPS, dll.).Kami dapat mengirimkan melalui akun Anda.Dan, tentu saja, kami akan mengemas produk dengan aman dalam ukuran yang dapat diterima untuk membantu Anda menghemat biaya pengiriman.Jika Anda membutuhkan kami untuk mengurus pengiriman, itu juga tidak masalah.Kami juga memiliki diskon yang baik dengan perusahaan kurir internasional.



  1. Q: Bagaimana Anda bisa menjamin kami mendapatkan apa yang kami inginkan dengan aman?

SEBUAH:Produk wafer rapuh dan terkadang mahal.Hal terakhir, sebagai produsen, kami ingin melihat produk yang kami buat rusak selama pengiriman.Sebagai hasilnya, kami akan mengemas wafer secara memadai dan memasukkannya ke dalam karton yang tepat yang diisi dengan spons penyangga.Namun, terkadang kecelakaan tidak bisa dihindari.Jadi, silakan ikuti“Cek penerimaan”langkah-langkah yang ditunjukkan pada gambar di bawah ini.Jika hal yang tidak diinginkan terjadi, kami akan memberikan pengisian atau pengembalian dana jika Anda mengikuti langkah-langkah pengecekan.



  1. Q: Bisakah kami mengunjungi pabrik Anda?

SEBUAH:Tentu.Inspeksi pabrik penting untuk pembelian dalam jumlah besar dan kerjasama jangka panjang.Diskusi tatap muka adalah hal yang paling kami yakini.Selama beberapa tahun terakhir, nama-nama besar di seluruh dunia telah menyaksikan kemajuan kami dalam pembangunan pabrik.Hari-hari ini, karena pandemi Covid-19, kami juga memiliki pengalaman konferensi video dengan pembeli global.





Cek Penerimaan

UV Optical Grade Quartz Wafers Untuk Semiconductor Photomask Microwave Filter 6



  • Produknya rapuh.Kami telah mengemasnya secara memadai dan memberi label rapuh.Kami mengirimkan melalui perusahaan ekspres domestik dan internasional yang sangat baik untuk memastikan kualitas transportasi.



  • Setelah menerima barang, harap tangani dengan hati-hati dan periksa apakah karton luar dalam kondisi baik.Buka karton luar dengan hati-hati dan periksa apakah kotak pengepakan sejajar.Ambil gambar sebelum Anda membawanya keluar.

saya

  • Silakan buka paket vakum di ruang bersih saat produk akan diterapkan.



  • Jika produk ditemukan rusak selama kurir, harap segera mengambil gambar atau merekam video.JANGAN keluarkan produk yang rusak dari kotak kemasan!Hubungi kami segera dan kami akan menyelesaikan masalah dengan baik.
