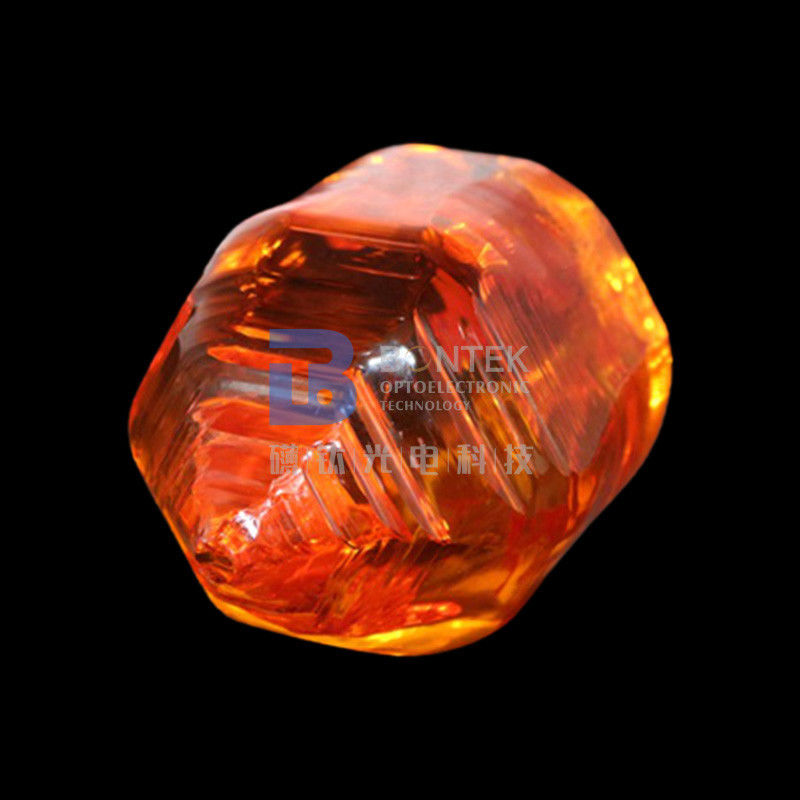

Piezoelectric Wafer LGS Crystal Untuk Sensor SAW Suhu Tinggi
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | BonTek |
| Sertifikasi: | ISO:9001, ISO:14001 |
| Nomor model: | Wafer Langasite |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 5 buah |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Paket Kaset / Jar, disegel vakum |
| Waktu pengiriman: | 1-4 minggu |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 5000 pcs/bulan |
|
Informasi Detail |
|||
| Bahan: | Wafer Langasite | Faktor Kopling Elektromekanis: | 15.8 |
|---|---|---|---|
| Jarak Frekuensi f, %: | 0,90 | Potong, A1: | 138.5° ± 0.1° |
| Potong, A2: | 26,7° ± 0,1° | diameter: | 100mm ± 0.25mm |
| ketebalan: | 0,5mm ± 0,03mm | Kecepatan SAW Vef: | (0º,140 ,25 ) 2756 m/s |
| Menyoroti: | Sensor SAW LGS Crystal,Wafer Piezoelektrik 0,5mm |
||
Deskripsi Produk
Piezoelektrik Langasite Wafer LGSO Crystal Untuk Sensor SAW Suhu Tinggi
LGS Crystal adalah kristal multifungsi.Interaksi antara efek elektro-optik dan rotasi optik dalam kristal fungsional telah dipertimbangkan dan dipelajari, dan dapat digunakan sebagai kristal elektro-optik.
Modulus piezoelektriknya sekitar tiga kali lebih besar daripada kuarsa.Jadi koefisien kopling elektro-mekanis yang cukup tinggi, peningkatan bandwidth, penurunan kerugian penyisipan diharapkan.
Kedua, kecepatan fase SAW-nya lebih rendah daripada kuarsa.Karena lebar jari transduser interdigital (IDT) untuk generasi SAW menentukan panjang gelombang akustik, perangkat SAW pada substrat tipe CGG berpotensi memiliki ukuran.
Ketiga, berbeda dengan kuarsa, di mana kisaran suhu aplikasi terbatas karena transisi fase struktural, kristal menunjukkan stabilitas struktural hingga titik leleh.Ini menawarkan peluang aplikasi SAW pada suhu tinggi, terutama pada perangkat sensor.
|
Wafer Langasite, YXIs /0/140/25 |
Toleransi |
|
|
Potong, A1 |
138,5 ° / 140 ° |
± 0,1° |
|
Potong, A2 |
26,7° / 25° |
± 0,1° |
|
Diameter D mm |
100mm |
±0,25mm |
|
Ketebalan Tmm |
0.50mm |
±0,03mm |
|
Referensi Datar F1, mm |
32.0mm |
± 2.50mm |
|
Sekunder Datar F2, mm |
11.0mm |
±2.00mm |
|
Sisi depan |
Ra yang Dipoles < 1,0 nm |
|
|
Sisi Belakang |
Diputar, 0,4 um < Ra < 0,6um |
|
|
Kebosanan |
< 10μm |
|
|
Goresan, retak, kontaminasi, lain-lain (lesung, lubang. kulit jeruk) |
Tidak ada cacat seperti itu dengan inspeksi visual |
|
|
Keripik tepi |
Kedalaman radial < 0.5mm: |
|
|
Kristal Properti |
Kuarsa SiO2 | Langasit La3Ga5SiO14 | Litium tetraborat Li2B4O7 | Lithium Tantalite LiTaO3 |
|
Faktor Kopling Elektromekanis K%(BAW) |
7.0 | 15.8 | 24.0 | 47.0 |
|
Jarak Frekuensi f, % |
0,25 | 0,90 | 4.00 | 7,00 |
|
Q-Faktor Q, x103 |
100 | 50 | 10 | 2 |
|
Koefisien Frekuensi Suhu TFC, x10-6/°C |
0,5 | 1.6 | 6.0 | 4.0 |
