AT Cut Quartz Blanks Suhu Rendah Etching 0.5MHz - 70MHz
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | BonTek |
| Sertifikasi: | ISO:9001 |
| Nomor model: | Kuarsa Alfa |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 100 PCS |
|---|---|
| Harga: | Dapat dinegosiasikan |

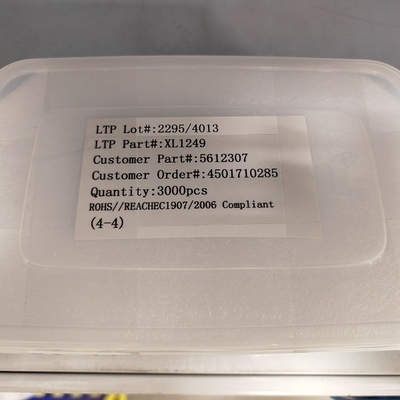

| Kemasan rincian: | Kaset / Toples, dimasukkan ke dalam karton dengan busa PE. |
| Waktu pengiriman: | 1-4 minggu |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 200.000 pcs / Bulan |
|
Informasi Detail |
|||
| Produk: | Kuarsa Kosong | Bahan: | Kuarsa suhu rendah |
|---|---|---|---|
| Frekuensi: | 0.5MHz~70MHz dengan etsa | Rotasi: | AT-Cut |
| Ukuran: | 10mm, 15mm, 20 × 20mm atau disesuaikan | ordo: | 1st Overtone; Nada atas 1; 3rd Overtone; Nada atas ke-3; 5th Overtone |
| Permukaan: | #1000(9u); #1000(9u); #2000(7u); #2000(7u); #3000(5u); #3000(5 | Dioptri: | Plano-Plano, Plano-Cembung, Bi-Cembung |
| Menyoroti: | Suhu Rendah AT Cut Quartz Blanks,70MHz Quartz Crystal Blanks,AT Cut Piezoelectric Wafer |
||
Deskripsi Produk
AT Cut Quartz Blanks Beroperasi Dalam Rentang Suhu Lebar
Pemotongan AT adalah potongan yang paling umum, dikembangkan pada tahun 1934. Pelat berisi sumbu x kristal dan dimiringkan sebesar 35°15' dari sumbu z (optik).Kurva frekuensi-suhu adalah kurva berbentuk sinus dengan titik belok sekitar 25–35 °C.Memiliki konstanta frekuensi 1,661 MHz⋅mm.[48]Sebagian besar (diperkirakan lebih dari 90%) dari semua kristal adalah varian ini.Digunakan untuk osilator yang beroperasi pada rentang suhu yang lebih luas, untuk rentang 0,5 hingga 200 MHz;juga digunakan dalam osilator yang dikendalikan oven.Peka terhadap tekanan mekanis, baik yang disebabkan oleh gaya eksternal atau oleh gradien suhu.
|
Orientasi |
AT-Cut, dll |
|
Toleransi Sudut |
Sudut Theta: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, …, dll. |
|
Sudut Phi: ±5′, ±10′, ±15, ±30′, …, dll. |
|
|
Ukuran |
Bulat (3.0mm～8”)/ Persegi (1.6x1.6mm～48x48mm atau lebih besar)/ SMD (1.2x2.4mm Di Atas) |
|
Toleransi Ukuran |
±0,01mm,+/-0,005mm, +/-0,0005mm, sesuai ukuran |
|
Frekuensi |
1 Mhz hingga 54Mhz untuk AT-Cut Fundamental;Hingga 70Mhz dengan Etching |
|
Datar |
Per yang diminta: flat harus tegak lurus terhadap sumbu X dalam ±10 derajat |
|
Permukaan |
#1000(9u);#2000(7u);#3000(5u);#4000(3u) (SiC);Dipoles (Cerium Oksida) & Std . terukir |
|
Nada tambahan |
Mendasar;Nada Atas Ketiga (ke-3);Nada Atas Kelima (ke-5) |
|
Dioptri |
Plano-Cembung: 0,5 dioptri～10 dioptri Bi-cembung: 10 dioptri～15 dioptri |
|
Bahan |
Kristal Kuarsa Berbudaya |
|
Nilai-Q |
Standar IEC minimal 1,8x10^6, 2,4x10^6 hingga 3,0x10^6 |
|
PAUD |
Maks 2 /c, 10/c, Maks 30/c, Maks 100/c, Maks 300/c;Kuarsa Tersapu |
|
Inklusi |
Ia, Ib, I, II, III Kelas |
|
Nilai |
Z bar, Y bar, Atau kuarsa menyapu |
Cek Penerimaan
- Produknya rapuh.Kami telah mengemasnya secara memadai dan memberi label rapuh.Kami mengirimkan melalui perusahaan ekspres domestik dan internasional yang sangat baik untuk memastikan kualitas transportasi.
- Setelah menerima barang, harap tangani dengan hati-hati dan periksa apakah karton luar dalam kondisi baik.Buka karton luar dengan hati-hati dan periksa apakah kotak pengepakan sejajar.Ambil gambar sebelum Anda membawanya keluar.
kami
- Silakan buka paket vakum di ruang bersih saat produk akan diterapkan.
- Jika produk ditemukan rusak selama kurir, harap segera mengambil gambar atau merekam video.JANGAN keluarkan produk yang rusak dari kotak kemasan!Hubungi kami segera dan kami akan menyelesaikan masalah dengan baik.
