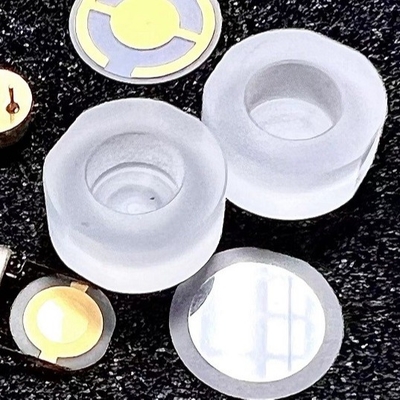

100um Wafer Kristal Kuarsa Tunggal Untuk SAW Filter Piezo Oscillator Resonator Accelerator
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | BonTek |
| Sertifikasi: | ISO:9001, ISO:14001 |
| Nomor model: | Wafer piezoelektrik |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 5 BUAH |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Paket Kaset / Jar, disegel vakum |
| Waktu pengiriman: | 1-4 minggu |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 50000 pcs/Bulan |
|
Informasi Detail |
|||
| Nama: | Wafer piezoelektrik | Diam.: | 3 inci, 4 inci, 6 inci |
|---|---|---|---|
| Bahan: | Kuarsa Alfa | Ketebalan: | 100um ke atas |
| Datar: | 22mm, 32.5mm, 47.5mm, 57.5mm, Takik | Permukaan akhir: | Pemoles sisi ganda, Pemoles sisi tunggal |
| Menggunakan: | Aplikasi Gelombang Akustik Permukaan | Ra: | <1nm, <0,5nm |
| Menyoroti: | Crystal Quartz Piezoelectric Wafer,SAW Filter Wafer Kristal Kuarsa Tunggal,Wafer Kuarsa Kristal Tunggal Piezo |
||
Deskripsi Produk
Wafer Kristal Kuarsa Tunggal Untuk SAW Filter Piezo Oscillator Resonator Accelerator
Pemotongan wafer kuarsa ke orientasi tertentu dari sumbu koordinat kristal disebut pola pemotongan wafer kuarsa.Karena anisotropi kristal kuarsa, sifat listrik dan termal irisan kuarsa berbeda karena sifat elastisnya yang berbeda, sifat piezoelektrik, dan sifat suhu.
Ada dua cara untuk mengekspresikan simbol potongan kristal kuarsa, satu adalah representasi simbol yang ditentukan oleh standar IRE, yang lain adalah representasi simbol khusus yang khas untuk kristal kuarsa.IRE (tipe potongan yang ditentukan oleh simbol (XYZlWt) dengan satu set huruf dan Sudut, dikatakan dengan XYZ tiga huruf untuk mewakili ketebalan dan panjang chip di sepanjang sumbu lokasi aslinya, dengan t (ketebalan), l (panjang ), W (lebar) untuk mewakili arah putaran, Sudut berlawanan arah jarum jam dikatakan tanda plus dan minus dikatakan searah jarum jam.
|
Bahan |

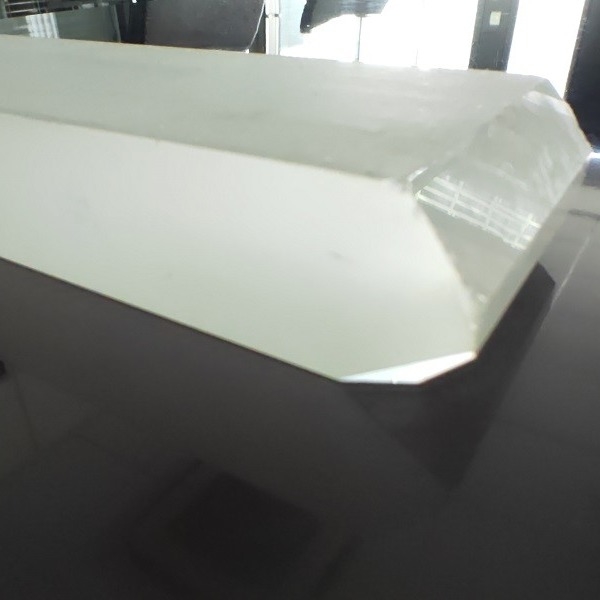

Kristal Kuarsa Piezoelektrik Sintetis |
|||
|
Sudut pemotongan |
X / Y / Z / AT32°/33°/35°/36°/ BT / ST42.75° dll. Atau per Disesuaikan |
|||
|
Diameter/ukuran: |
3" (76,2mm) |
4" (100mm) |
6" (150mm) |
8" (200mm) |
|
Tol(±) |
<0,20 mm |
|||
|
Ketebalan tertipis |
0,08mm Min-up |
0,10mm Min-up |
0,20mm Min-up |
0.35mm Min- |
|
Flat Utama |
22mm |
32mm |
42.5mm |
57.5mm atau takik |
|
LTV (5mmx5mm) |
<1,5µm |
|||
|
TTV |
<1,5~10 m |
|||
|
Busur |
±10~±50um |
|||
|
Melengkung |
<10~40µm |
|||
|
PLTV (<0,5um) |
95% (5mm * 5mm) |
|||
|
Orientasi Datar |
Semua tersedia |
|||
|
Jenis permukaan: |
Poles Sisi Tunggal / Poles Sisi Ganda / Lapped |
|||
|
Sisi yang dipoles Ra |
<0.5nm atau spesifik per yang diminta |
|||
|
Kriteria Sisi Belakang |
Umum adalah 0,2-0,5µm atau disesuaikan |
|||
|
Kriteria Tepi |
R = 0.2mm atau Bullnose |
|||
|
Properti Material |
PAUD |
Lebih baik dari kelas 4 |
||
|
Penyertaan |
Lebih baik dari kelas II |
|||
|
Nilai-Q |
Lebih baik dari kelas C |
|||
|
Kriteria Permukaan Wafer |
Partikel >0,3 m |
<= 30 |
||
|
Menggaruk, Memotong |
Tidak ada |
|||
|
Cacat |
Tidak ada retak tepi, goresan, bekas gergaji, noda |
|||
|

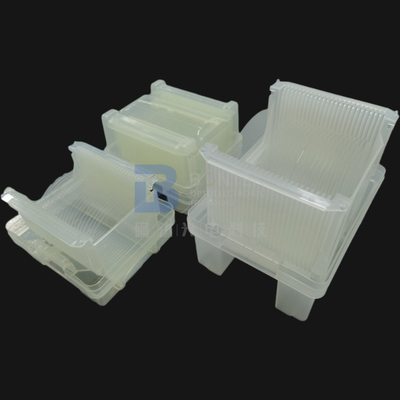

Kemasan |
Kuantitas/kotak Wafer |
25 pcs per kotak, Semi Standar |
||
Cek Penerimaan
- Produknya rapuh.Kami telah mengemasnya secara memadai dan memberi label rapuh.Kami mengirimkan melalui perusahaan ekspres domestik dan internasional yang sangat baik untuk memastikan kualitas transportasi.
- Setelah menerima barang, harap tangani dengan hati-hati dan periksa apakah karton luar dalam kondisi baik.Buka karton luar dengan hati-hati dan periksa apakah kotak pengepakan sejajar.Ambil gambar sebelum Anda membawanya keluar.
kami
- Silakan buka paket vakum di ruang bersih saat produk akan diterapkan.
- Jika produk ditemukan rusak selama kurir, harap segera mengambil gambar atau merekam video.JANGAN keluarkan produk yang rusak dari kotak kemasan!Hubungi kami segera dan kami akan menyelesaikan masalah dengan baik.
