AT SC Round Cut Quartz Crystal Blanks Standar IEEE Rotasi Tunggal / Ganda Untuk TCXO
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | BonTek |
| Sertifikasi: | ISO:14001 |
| Nomor model: | Kuarsa Kristal Tunggal |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 10 buah |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Kaset / Toples, dimasukkan ke dalam karton dengan busa PE. |
| Waktu pengiriman: | 1-4 minggu |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 200.000 pcs / Bulan |
|
Informasi Detail |
|||
| Produk: | Kristal Kuarsa Berbudaya | Ketebalan / Frekuensi: | 1MHz~70MHz, 0.2mm, 0.35mm, 0.5mm |
|---|---|---|---|
| Orientasi: | ST-cut, AT-cut | Diameter: | 3 inci, 4 inci, 6 inci |
| Dimensi: | 8mm, 10mm；20 × 20mm dll. | ordo: | Fundamental; Mendasar; 3rd Overtone; Nada atas ke-3; 5th Overtone |
| Permukaan: | Polandia, Lap, Etch | Dioptri: | Plano-Cembung: 0,5 dioptri～10 dioptri Bi-cembung: 10 dioptri～15 dioptri |
| Menyoroti: | Round Cut Quartz Crystal Blanks I,AT SC Custom Cut Quartz Crystals,Double Rotation Quartz Crystal Blanks |
||
Deskripsi Produk
AT ST Cut Quartz Crystal Round Blank dan Wafer
Bahan piezoelektrik menunjukkan muatan listrik yang berhubungan dengan arah ketika dikenai tekanan dan sebaliknya penerapan muatan listrik menyebabkan gaya yang berhubungan dengan arah dihasilkan di dalam material.Penerapan medan listrik bolak-balik akan menyebabkan material bergetar dan selanjutnya beresonansi secara mekanis.Frekuensi resonansi mekanis ditentukan oleh dimensi fisik material, 'sudut potong' sehubungan dengan sumbu kristal dari kristal mono kristal asli, suhu sekitar dan efek modifikasi dari komponen mekanis atau elektrik terkait.
Sifat-sifat kuarsa yang dikristalisasi termasuk stabilitas kimia dan mekaniknya yang tinggi dan koefisien suhu yang rendah, menghasilkan perubahan kecil dalam frekuensi resonansi untuk setiap perubahan suhu sekitar, bersama dengan Q yang sangat tinggi pada resonansi.Itu terjadi secara alami dan semua pekerjaan eksperimental awal dilakukan dengan menggunakan kuarsa mengkristal alami.
|
Orientasi |
AT, SC, IT,…, dll |
|
Toleransi Sudut |
Sudut Theta: ±5″, ±10″, ±15″, ±30″, ±1′, ±2′, …, dll. |
|
Sudut Phi: ±5′, ±10′, ±15, ±30′, …, dll. |
|
|
Ukuran |
Bulat (3.0mm～8”)/ Persegi (1.6x1.6mm～48x48mm atau lebih besar)/ SMD (1.2x2.4mm Di Atas) |
|
Toleransi Ukuran |
±0,01mm,+/-0,005mm, +/-0,0005mm, sesuai ukuran |
|
Frekuensi |
1 Mhz hingga 54Mhz untuk AT-Cut Fundamental;Hingga 70Mhz dengan Etching |
|
Datar |
Per yang diminta: flat harus tegak lurus terhadap sumbu X dalam ±10 derajat |
|
Permukaan |
#1000(9u);#2000(7u);#3000(5u);#4000(3u) (SiC);Dipoles (Cerium Oksida) & Std . terukir |
|
Nada tambahan |
Mendasar;Nada Atas Ketiga (ke-3);Nada Atas Kelima (ke-5) |
|
Dioptri |
Plano-Cembung: 0,5 dioptri～10 dioptri Bi-cembung: 10 dioptri～15 dioptri |
|
Bahan |
Kristal Kuarsa Berbudaya |
|
Nilai-Q |
Standar IEC minimal 1,8x10^6, 2,4x10^6 hingga 3,0x10^6 |
|
PAUD |
Maks 2 /c, 10/c, Maks 30/c, Maks 100/c, Maks 300/c;Kuarsa Tersapu |
|
Inklusi |
Ia, Ib, I, II, III Kelas |
|
Tersapu |
Z bar, Y bar, Atau kuarsa menyapu |
Cek Penerimaan

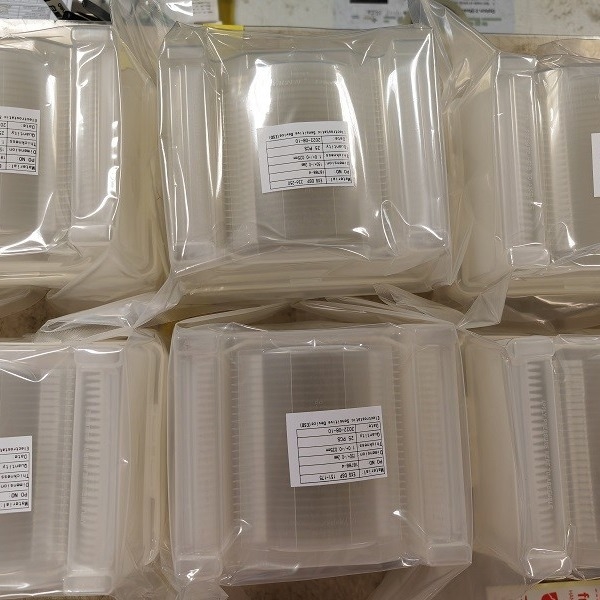

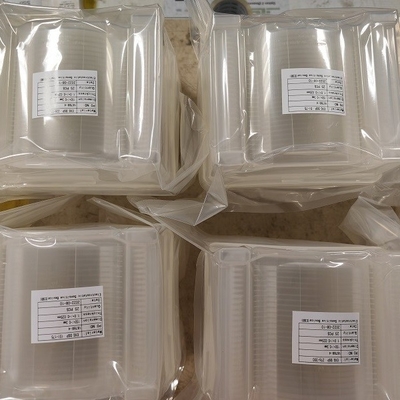

- Produknya rapuh.Kami telah mengemasnya secara memadai dan memberi label rapuh.Kami mengirimkan melalui perusahaan ekspres domestik dan internasional yang sangat baik untuk memastikan kualitas transportasi.
- Setelah menerima barang, harap tangani dengan hati-hati dan periksa apakah karton luar dalam kondisi baik.Buka karton luar dengan hati-hati dan periksa apakah kotak pengepakan sejajar.Ambil gambar sebelum Anda membawanya keluar.
kami
- Silakan buka paket vakum di ruang bersih saat produk akan diterapkan.
- Jika produk ditemukan rusak selama kurir, harap segera mengambil gambar atau merekam video.JANGAN keluarkan produk yang rusak dari kotak kemasan!Hubungi kami segera dan kami akan menyelesaikan masalah dengan baik.
