AT Cut Coated Quartz End caps Untuk Sensor Tekanan Mode Geser Tebal
Detail produk:
| Tempat asal: | CINA |
| Nama merek: | BonTek |
| Sertifikasi: | ISO:9001, ISO:14001 |
| Nomor model: | Endcap Kuarsa |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 20 buah |
|---|---|
| Harga: | Dapat dinegosiasikan |

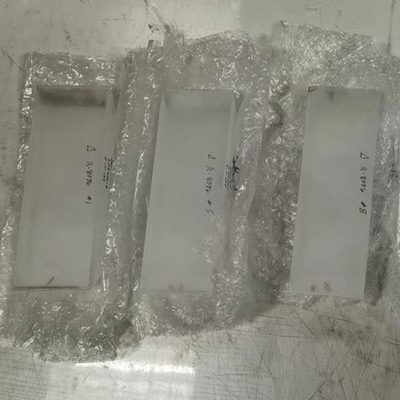

| Kemasan rincian: | Paket Kaset/ Jar, disegel vakum |
| Waktu pengiriman: | 1-4 minggu |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 50000 buah/bulan |
|
Informasi Detail |
|||
| Nama Produk: | Endcap Kuarsa | Komponen: | Dilapisi AT kuarsa kosong |
|---|---|---|---|
| Bahan: | Kuarsa Berbudaya | Mode: | Ketebalan-Geser |
| Permukaan: | Dipoles halus | Shape: | Cavity |
| Aplikasi: | Tes transien tekanan minyak bumi | Keuntungan: | Peningkatan resolusi |
| Menyoroti: | AT Cut Coated Quartz End Caps,Thickness Shear Mode Quartz End Caps,Wafer Piezoelektrik Kuarsa Dipoles |
||
Deskripsi Produk

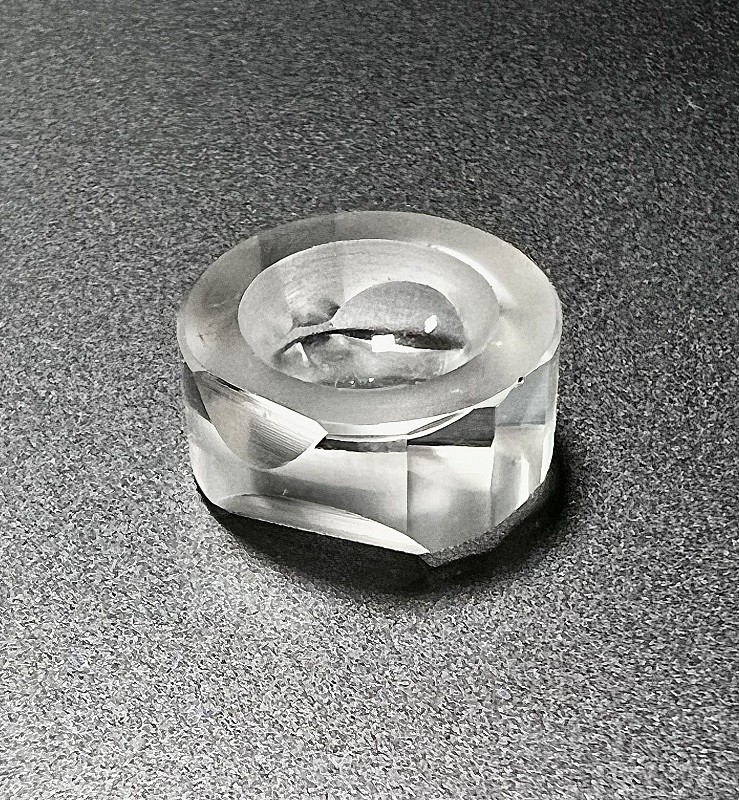

AT Cut Coated Quartz Endcaps Untuk Sensor Tekanan Mode Geser Tebal
Mode gandaKetebalan-Geser Sensor tekanan digunakan dalam industri minyak dan gas.Ini mengukur tekanan dan suhu dan memberikan peningkatan resolusi dibandingkan desain sebelumnya.Rentang dan sensitivitas untuk desain sensor tekanan kuarsa ditentukan oleh dimensi resonator dan tutup ujung serta orientasi kristalografi.Sasaran kinerja untuk desain mencakup kemampuan menahan siklus berulang hingga tekanan melebihi skala penuh (5000 psig atau 34,474 x lo6 Pa) pada suhu maksimum.Tujuan kinerja tambahan untuk sensor termasuk akurasi lebih baik dari &0,025% dari tekanan skala penuh, pengulangan lebih baik dari &0,015% dari skala penuh, dan resolusi lebih baik dari 0,01 psi (68,95 Pa).
Fitur unik dari desain ini adalah area penyegelan yang besar untuk meminimalkan tekanan yang ditransmisikan melalui sambungan ke resonator.Berdekatan dengan permukaan penyegelan, dinding silinder menyempit dari pusat lubang silinder, mengurangi ketebalan dinding silinder dan meningkatkan radius lubang dalam.Desain endcap re-entrant menggunakan dinding silinder yang lebih tebal pada antarmuka resonator untuk meminimalkan tegangan sambungan dan dinding silinder yang lebih tipis dari sambungan untuk mengurangi kekakuan endcap dan meningkatkan sensitivitas.
BonTek dapat menyediakan endcaps kuarsa DAN resonator kuarsa, keduanya merupakan mode geser-ketebalan AT-Cut.
