2 Inci 4 Inci 6 Inci Sapphire Single Crystal Wafer Dengan Berbagai Orientasi
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | BonTek |
| Sertifikasi: | ISO:9001 |
| Nomor model: | Safir (Al2O3) |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 5 buah |
|---|---|
| Harga: | Dapat dinegosiasikan |

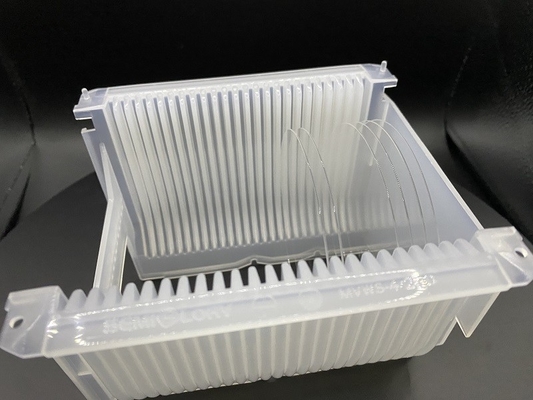

| Kemasan rincian: | Paket Kaset, Jar, Film |
| Waktu pengiriman: | 1-4 minggu |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 10.000 buah/bulan |
|
Informasi Detail |
|||
| Bahan: | Wafer Safir | Jenis: | kristal tunggal |
|---|---|---|---|
| Color: | White / Red / Blue | metode pertumbuhan: | Kristalisasi Berarah Horizontal (HDC) |
| Titik lebur: | 2040 derajat C | Modulus Young (E): | 335 GPa |
| Modulus Geser (G): | 148.1 GPa | Modulus Massal (K): | 240 GPa |
| Menyoroti: | Wafer Kristal Safir Tunggal,Wafer Kristal Tunggal 2 Inci,Wafer Safir HDC |
||
Deskripsi Produk

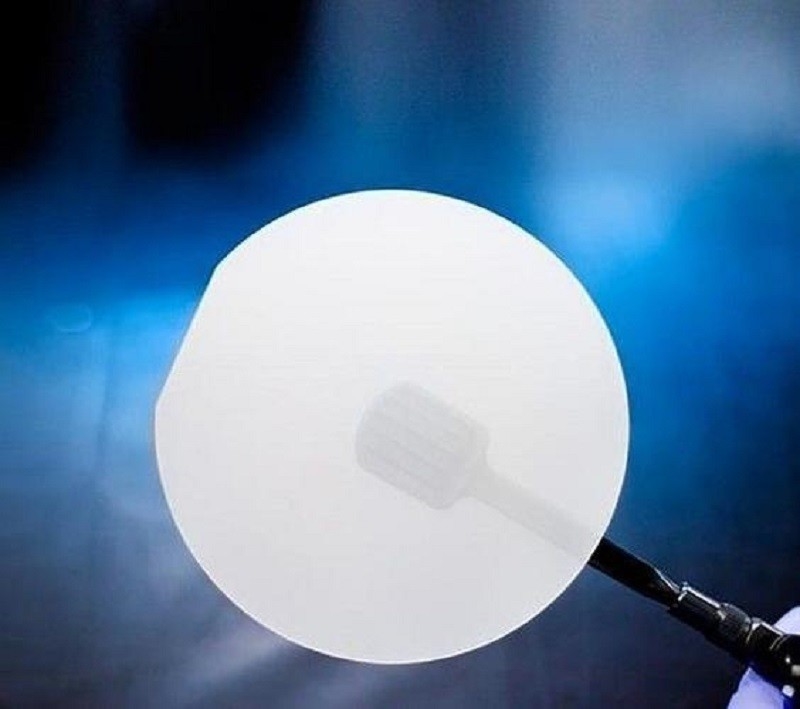

2 Inci 4 Inci 6 Inci Sapphire Single Crystal Wafer Dengan Berbagai Orientasi
Ukuran: 2", 4", 6" dan potong kecil-kecil;
Arah C, arah M, arah R;Semir satu sisi, semir sisi ganda;
Ketebalan: 100um, 280um, 300um, 350um, 430um, 500um, 650um, 1mm;
Sapphire adalah kristal alumina tunggal dan merupakan material terkeras kedua di alam, setelah intan.Sapphire memiliki transmisi cahaya yang baik, kekuatan tinggi, ketahanan benturan, ketahanan aus, ketahanan korosi dan ketahanan terhadap suhu tinggi dan tekanan tinggi, biokompatibilitas, dapat dibuat menjadi berbagai bentuk benda.Ini adalah bahan substrat yang ideal untuk membuat perangkat optoelektronik semikonduktor.
Aplikasi: Kristal tunggal safir adalah bahan multifungsi yang sangat baik.Dapat digunakan secara luas dalam industri, pertahanan nasional dan penelitian ilmiah dan bidang lainnya (seperti jendela inframerah tahan suhu tinggi).Ini juga merupakan bahan substrat kristal tunggal yang banyak digunakan.Apakah saat ini biru, ungu, putih light emitting diode (LED) dan laser biru (LD) industri substrat pilihan pertama (perlu epitaxy gallium nitride lapisan film pada substrat safir), juga merupakan substrat film tipis superkonduktor penting.Selain membuat seri-Y, seri-La dan film tipis superkonduktor suhu tinggi lainnya, ini juga dapat digunakan untuk menumbuhkan film tipis superkonduktor MgB2 (magnesium diboride) praktis baru.
SIFAT OPTIK
|
Penularan |
0,17 hingga 5,5 mm |
|
Indeks bias |
1,75449 (o) 1,74663 (e) pada 1,06 mm |
|
Kehilangan Refleksi |
pada 1,06 mikron (2 permukaan) untuk sinar-o - 11,7%;untuk e-ray - 14,2% |
|
Indeks Penyerapan |
0,3 x 10-3 cm-1 pada 2,4 um |
|
dN/dT |
13,7 x 10-6 pada 5,4 um |
|
dn/dm = 0 |
1,5 mm |
|
Orientasi |
R-plane, C-plane, A-plane, M-plane atau orientasi tertentu |
|
Toleransi Orientasi |
± 0,3° |
|
Diameter |
2 inci, 3 inci, 4 inci, 6 inci, 8 inci atau lainnya |
|
Toleransi Diameter |
0,1mm untuk 2 inci, 0,2mm untuk 3 inci, 0,3mm untuk 4 inci, 0,5mm untuk 6 inci |
|
Ketebalan |
0,25mm, 0,33mm, 0,43mm, 0,65mm, 1mm atau lainnya; |
|
Toleransi Ketebalan |
25μm |
|
Panjang Datar Primer |
16,0±1,0mm untuk 2 inci, 22,0±1,0mm untuk 3 inci, 30,0±1,5mm untuk 4 inci, 47,5/50,0±2,0mm untuk 6 inci |
|
Orientasi Datar Primer |
A-plane (1 1-2 0 ) ± 0,2°;Bidang-C (0 0-0 1 ) ± 0,2°, Sumbu-C yang Diproyeksikan 45 +/- 2° |
|
TTV |
≤10µm untuk 2 inci, ≤15µm untuk 3 inci, ≤20µm untuk 4 inci, ≤25µm untuk 6 inci |
|
BUSUR |
≤10µm untuk 2 inci, ≤15µm untuk 3 inci, ≤20µm untuk 4 inci, ≤25µm untuk 6 inci |
|
Permukaan Depan |
Epi-Polished (Ra<0,3nm untuk C-plane, 0,5nm untuk orientasi lainnya) |
|
Permukaan Belakang |
Tanah halus (Ra=0,6μm~1,4μm) atau Epi-dipoles |
|
Kemasan |
Dikemas dalam lingkungan kamar bersih kelas 100 |
