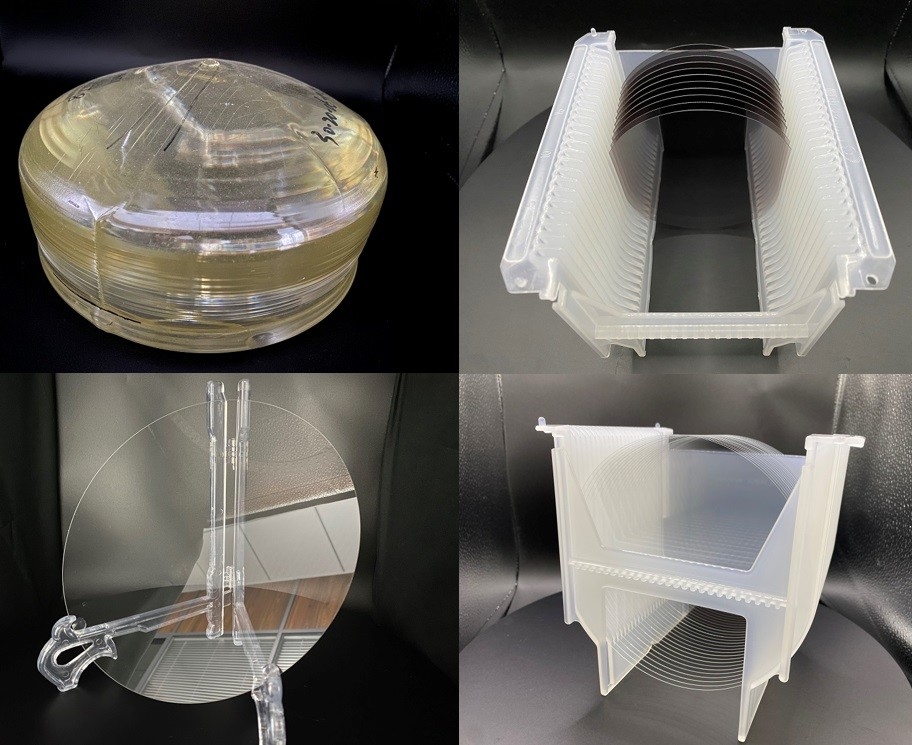

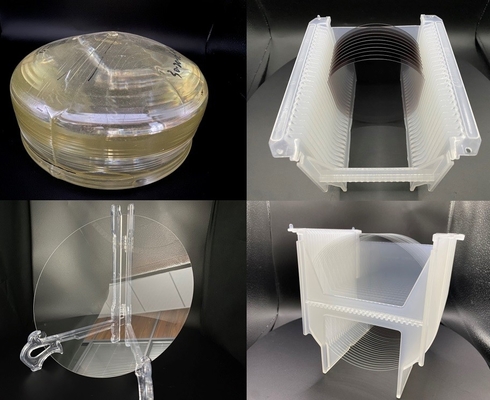

Substrat Wafer LiNbO3 200mm Untuk Pandu Gelombang Optik Dan Pandu Gelombang Mikro
Detail produk:
| Place of Origin: | China |
| Nama merek: | BonTek |
| Sertifikasi: | ISO:9001 |
| Model Number: | LiNbO3 |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 10 buah |
|---|---|
| Harga: | $500/pc |
| Kemasan rincian: | Kaset, Jar |
| Waktu pengiriman: | 5-8 minggu |
| Menyediakan kemampuan: | 300 BUAH/Bulan |
|
Informasi Detail |
|||
| Kristal: | LiNbO3 | Diameter: | 8 inch; 8 inchi; Φ200mm Φ200mm |
|---|---|---|---|
| Orientasi: | Potong-X, potong-Z | Permukaan: | Dipoles |
| Kekasaran permukaan: | Ra | Ketebalan: | 0,5mm, 0,7mm, 1mm |
| TTV: | <5um | Membentuk: | Wafer Bulat |
| Aplikasi: | pandu gelombang optik dan pandu gelombang mikro | penandaan laser: | Tersedia sesuai permintaan |
| Menyoroti: | 200mm LiNbO3 Wafer Substrat,Microwaveguides LiNbO3 Crystal,Optical Waveguides LiNbO3 Wafer Substrat |
||
Deskripsi Produk
Deskripsi Produk:
Wafer LiNbO3 8 inci mengacu pada ukuran spesifik substrat kristal LiNbO3 yang biasa digunakan dalam pembuatan perangkat optoelektronik dan sirkuit terpadu.Wafer ini terbuat dari kristal lithium niobate dengan kemurnian tinggi dan menawarkan beberapa keunggulan karena ukurannya yang lebih besar.Berikut ini deskripsi wafer LiNbO3 8 inci:
- Ukuran: Wafer LiNbO3 8 inci memiliki diameter sekitar 200 milimeter (8 inci), menjadikannya lebih besar dari wafer berukuran lebih kecil seperti wafer 4 inci atau 6 inci.Area permukaan yang lebih besar dari wafer 8 inci memungkinkan kerapatan perangkat yang lebih tinggi dan peningkatan efisiensi produksi.
- Ketebalan: Ketebalan standar wafer LiNbO3 8 inci berkisar antara 0,5 hingga 1 milimeter.Namun, ketebalan khusus juga dapat diperoleh berdasarkan persyaratan aplikasi tertentu.
- Orientasi Kristal: wafer LiNbO3 8 inci dapat dipotong dan diorientasikan di sepanjang bidang kristal yang berbeda, biasanya orientasi potong Y dan X, yang biasanya digunakan di banyak perangkat optoelektronik.Namun, orientasi kristal lain mungkin juga tersedia tergantung pada kebutuhan aplikasi spesifik.
- Keuntungan: Ukuran wafer LiNbO3 8 inci yang lebih besar menawarkan beberapa keuntungan:
Kapasitas Perangkat yang Ditingkatkan: Area permukaan yang lebih besar memungkinkan jumlah perangkat dan sirkuit terintegrasi yang lebih banyak untuk dibuat pada wafer tunggal, sehingga meningkatkan kapasitas dan hasil produksi.
Integrasi yang Ditingkatkan: Dengan area yang lebih besar, wafer 8 inci memungkinkan integrasi perangkat yang lebih tinggi dan peningkatan kinerja karena ketersediaan lebih banyak ruang untuk komponen dan interkoneksi.
Keseragaman yang Ditingkatkan: Proses manufaktur untuk wafer yang lebih besar sering kali menghasilkan konsistensi dan keseragaman yang lebih baik di seluruh wafer, berkontribusi pada peningkatan kinerja dan hasil perangkat.
- Ketersediaan: Wafer LiNbO3 8 inci tersedia secara komersial dari berbagai produsen bahan semikonduktor khusus.Pemasok ini menyediakan wafer 8 inci siap pakai atau menawarkan opsi penyesuaian untuk memenuhi persyaratan aplikasi tertentu.
Aplikasi:
Wafer LiNbO3 8-inci menemukan aplikasi di berbagai bidang di mana sifat optik dan elektro-optiknya yang unik digunakan.Misalnya: Modulator Optik, Konversi Frekuensi, Perangkat Acousto-Optik, Optik Terpadu, Perangkat Optik Nonlinier, Sensor Optik.
Pengepakan dan Pengiriman:
Wafer LiNbO3 harus dikemas dan dikirim sesuai dengan pedoman berikut:
- Wafer LiNbO3 harus dikemas dalam kantong antistatis.
- Paket harus dilapisi dengan bahan bantalan untuk melindungi dari guncangan.
- Paket harus diberi label yang jelas dengan nama produk dan isi paket.
- Paket harus dikirim melalui layanan kurir yang memiliki reputasi baik.
- Paket harus dilacak dan diasuransikan.
