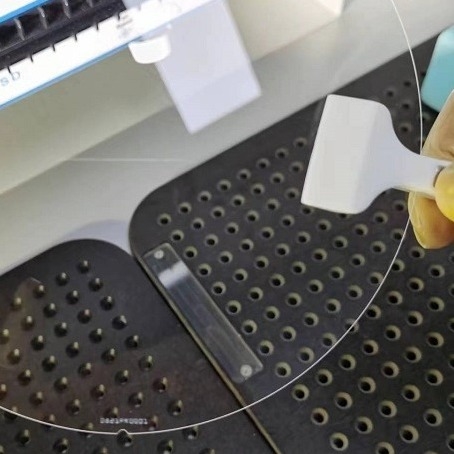

Wafer Piezoelektrik Sangat Sensitif untuk Aplikasi Industri Wafer kristal tunggal untuk penggunaan optik
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | BonTek |
| Sertifikasi: | ISO:9001 |
| Nomor model: | GETAH |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 10 pcs |
|---|---|
| Harga: | $60.00/ea |
| Kemasan rincian: | Kaset, disegel vakum |
| Waktu pengiriman: | 2~4 minggu |
| Syarat-syarat pembayaran: | TT/di muka |
| Menyediakan kemampuan: | 10.000 pcs |
|
Informasi Detail |
|||
| Ukuran: | Disesuaikan | Ketebalan: | 0,5mm-3mm |
|---|---|---|---|
| Orientasi: | ±0,5° | Penggilingan Tepi: | Kebulatan |
| Paralelisme: | ≤3 Busur Detik | TTV: | <10um |
| Kekasaran permukaan: | Ra<0,2nm | ||
| Menyoroti: | Wafer Piezoelektrik kristal tunggal,penggunaan optik Wafer piezoelektrik,Wafer Piezoelektrik Industri |
||
Deskripsi Produk
Wafer Safir Berkinerja Tinggi dengan Perpendikularitas ≤3 Arc Min untuk Aplikasi Industri
Deskripsi produk:
Potongan Sapphire, Wafer Sapphire, Substrat Sapphire, dan Plat Sapphire
Sapphire Wafer adalah jenis bahan semikonduktor yang terbuat dari safir, yang memiliki sifat optik, mekanik, dan kimia yang sangat baik.Hal ini umumnya digunakan sebagai lapisan epitaxial untuk bahan dan perangkat berbasis GaN, dan juga banyak diterapkan di bidang elektronik dan optik lainnya.
Kristal safir memiliki struktur kisi heksagonal, yang memberikan Sapphire Wafer kekerasan tinggi, konduktivitas termal tinggi, dan ketahanan terhadap oksidasi suhu tinggi.Karena sifat optiknya yang sangat baik, Sapphire Wafer juga sering digunakan sebagai bahan jendela dan substrat laser.
Selain itu, ukuran Sapphire Wafer dapat disesuaikan sesuai kebutuhan, dan teknologi pengolahan permukaannya juga sangat matang, yang membuatnya berkinerja sangat baik dalam berbagai aplikasi.
Secara keseluruhan, Sapphire Wafer adalah bahan semikonduktor yang sangat menjanjikan dengan berbagai prospek aplikasi.
Fitur:
- Nama produk: Sapphire Wafer
- Perpendikularitas: ≤3 Arc Min
- Kualitas permukaan: Satu sisi dipoles
- Penggilingan tepi: Bulat
- Permukaan datar: λ/10
- Orientasi: ± 0,5°
Parameter teknis:
| Parameter | Nilai |
|---|---|
|
Perpendikularitas |
≤3 Arc Min |
|
Aperture yang jelas |
>90% |
|
Penggilingan tepi |
Kebulatan |
|
TTV |
≤3μm |
|
Paralelisme |
≤3 Arc Sec |
|
Orientasi |
± 0,5° |
|
Ketebalan |
0.5mm-3mm |
|
Ukuran |
Disesuaikan |
|
Diameter |
2 inci-8 inci |
|
Keropositas permukaan |
Ra<0,2nm |
Aplikasi:
BonTek Sapphire Wafer, nomor model SAP adalah produk bersertifikat dengan ISO 9001. Dengan jumlah pesanan minimum 10 pcs dan harga $ 60.00 / ea, wafer dikemas dalam kaset dengan vakum disegel.Waktu pengiriman adalah 2 ~ 4 minggu, dan syarat pembayaran adalah TT / di muka. Kemampuan pasokan adalah 10000 pcs. Aperture jelas Sapphire Wafer adalah > 90%, dan keropos permukaan adalah Ra < 0.2nm.tepi penggilingan adalah bulat, dan ketebalan berkisar dari 0,5 mm hingga 3 mm. Perpendikularitas ≤3 Arc Min.
BonTek Sapphire Wafer adalah pilihan yang sempurna bagi pelanggan yang mencari Sapphire Slice atau Sapphire Wafer Substrate berkualitas tinggi.produk pasti akan memberikan kinerja dan keandalan yang superiorJumlah pesanan minimum, harga, waktu pengiriman, dan syarat pembayaran adalah semua fitur menarik yang membuat BonTek Sapphire Wafer produk yang ideal untuk kebutuhan Anda.
Kemasan dan Pengiriman:
Sapphire Wafers dikemas dalam kotak karton berlapis busa dan dikirim dalam kemasan pelindung untuk memastikan kedatangan yang aman.Semua pesanan dikirim melalui layanan kurir yang andal.
