Fused Quartz Wafer Pilihan Terbaik untuk Desain Lanjutan dan Perangkat MEMS

Deskripsi produk:

Fused Quartz Wafer kami dirancang dengan presisi dan ketepatan untuk memenuhi standar yang dibutuhkan oleh industri semikonduktor..Ini memastikan bahwa wafer stabil dan rata selama proses manufaktur, memberikan hasil yang konsisten.

Wafer Kaca Silikon kami menawarkan transmisi tinggi untuk sinar ultraviolet dan sinar tampak, membuatnya sempurna untuk berbagai aplikasi seperti mikroelektronika, optik, dan fotonik.Wafernya dipoles hingga sempurna, dengan sisi dipoles Ra kurang dari 1,0nm atau spesifik sesuai permintaan, memastikan bahwa tidak ada cacat atau goresan di permukaan yang dapat mempengaruhi kinerja wafer.

Wafer SiO2 kami memiliki warp rendah, yang memastikan bahwa ia tetap datar dan stabil sepanjang proses manufaktur. wafer datang dalam berbagai pilihan warp, termasuk kurang dari 30μm, kurang dari 40μm,kurang dari 50μm, kurang dari 50μm, kurang dari 60μm, dan kurang dari 60μm, memberi Anda fleksibilitas untuk memilih pilihan terbaik untuk aplikasi spesifik Anda.

Fused Silica Wafer kami adalah produk yang dapat diandalkan dan berkinerja tinggi yang menjamin hasil yang luar biasa.termasuk mikroelektronikaPesan sekarang dan rasakan kinerja dan kualitas yang diberikan oleh SiO2 Wafer kami.

Fitur:

• Nama Produk: Wafer Silikon Yang Ditemukan
• Ketebalan:
  • 350um
  • 500um
  • 1000um
• Flat utama:
  • 22 mm
  • 32.5mm
  • 42.5mm
  • 57.5mm/notch
  • kerucut
  • kerucut
• TTV:
  • < 8μm
  • < 10 μm
  • < 15 μm
  • < 20μm
  • < 30μm
  • < 30μm
• Kategori produk: Wafer silikat cair
• Warp:
  • < 30μm
  • < 40μm
  • < 50μm
  • < 50μm
  • < 60μm
  • < 60μm

Kata kunci: Quartz Wafer, Silicon Wafer, Wafer Kaca Silikon

Parameter teknis:

Aplikasi:

Fused Silica Wafer tersedia dalam diameter yang berbeda, termasuk 50,8mm, 76,2mm, 100mm, 150mm, dan 200mm.kerucutPermukaan wafer tersedia dalam DSP, SSP, dan DSL. Paket wafer datang dalam kemasan kaset / toples, disegel vakum untuk memastikan keamanannya selama pengiriman.

Wafer Silikon Tepung dari BonTek telah disertifikasi menurut ISO:9001 dan ISO:14001, yang memastikan bahwa produk memenuhi semua standar kualitas dan ramah lingkungan. Produk ini diproduksi di Cina, dan jumlah pesanan minimum adalah 5 pcs.

Wafer Silika Fused adalah produk yang ideal untuk berbagai kesempatan dan skenario aplikasi.dimana digunakan untuk pembuatan sirkuit terintegrasi dan microchip yang kompleksWafer juga digunakan dalam industri optik untuk membuat lensa presisi dan komponen optik.Stabilitas termal wafer yang tinggi dan ketahanan kelelahan termal yang sangat baik membuatnya ideal untuk digunakan dalam aplikasi suhu tinggi.

Wafer Silika Fused adalah produk serbaguna yang dapat digunakan dalam berbagai skenario.dimana digunakan untuk pembuatan mikrosensor dan mikroactuatorWafer ini juga digunakan dalam industri aerospace, di mana digunakan untuk membuat komponen tahan suhu tinggi yang dapat menahan lingkungan yang ekstrim.Wafer ini juga digunakan dalam industri biomedis, di mana digunakan untuk membuat biochip dan perangkat medis lainnya.

Apakah Anda bekerja di industri semikonduktor, industri optik, industri aerospace, atau industri biomedis, Wafer Silika Fused dari BonTek adalah produk yang ideal untuk kebutuhan Anda.Dengan kapasitas pasokan 20000 pcs/bulan, kami dapat memenuhi permintaan Anda dan mengirimkan produk dalam waktu 1-4 minggu. Harga produk dapat dinegosiasikan, dan syarat pembayaran adalah T / T.

Dukungan dan Layanan:

Fused Silica Wafers kami memiliki kualitas tertinggi dan banyak digunakan dalam berbagai aplikasi seperti manufaktur semikonduktor, MEMS, dan optik.Kami menawarkan dukungan teknis dan layanan untuk memastikan bahwa produk kami memenuhi persyaratan AndaLayanan kami meliputi:

• Ukuran dan spesifikasi yang disesuaikan untuk memenuhi kebutuhan Anda
• Pembersihan permukaan dan persiapan untuk penggunaan segera
• Konsultasi ahli tentang penanganan dan pengolahan wafer
• Kontrol dan jaminan kualitas untuk memastikan konsistensi dan keandalan produk kami
• Waktu penyelesaian cepat untuk memenuhi jadwal Anda

Tim teknis kami selalu tersedia untuk membantu Anda dengan pertanyaan atau kekhawatiran yang mungkin Anda miliki mengenai produk Wafer Silikon Fused kami.

Kemasan dan Pengiriman:

Nama Produk: Wafer Silikon Yang Ditemukan

Deskripsi Produk: Kemurnian tinggi, ketahanan suhu tinggi, dan sifat optik yang sangat baik membuat wafer silika cair sempurna untuk aplikasi semikonduktor dan optik.

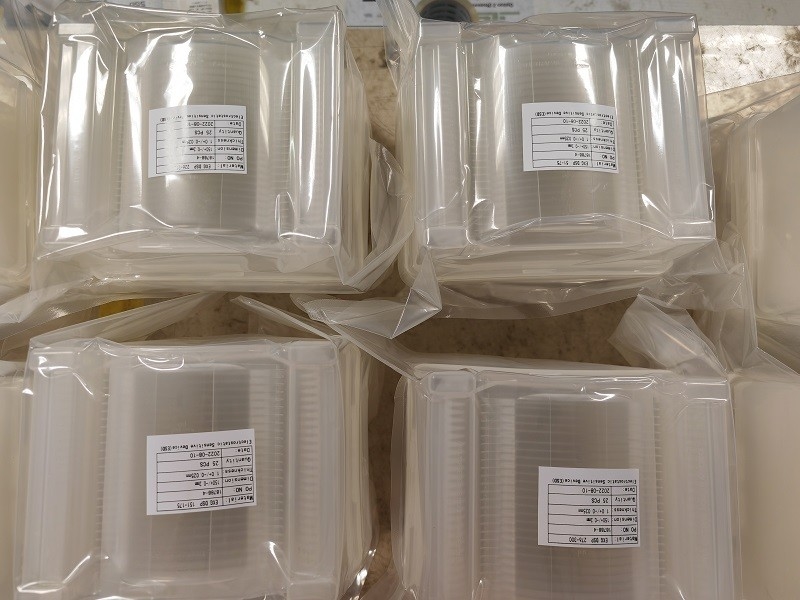

Kemasan: Wafer silika cair dikemas dengan hati-hati di lingkungan kamar bersih untuk mencegah kontaminasi.Setiap wafer dibungkus secara individual dengan bahan anti-statis dan ditempatkan dalam wadah pelindung.

Pengiriman: Kami menawarkan pengiriman di seluruh dunia untuk wafer silika cair kami. Mereka dikirim melalui layanan kurir yang aman untuk memastikan pengiriman yang aman dan tepat waktu.Waktu pengiriman dapat bervariasi tergantung pada tujuan.
