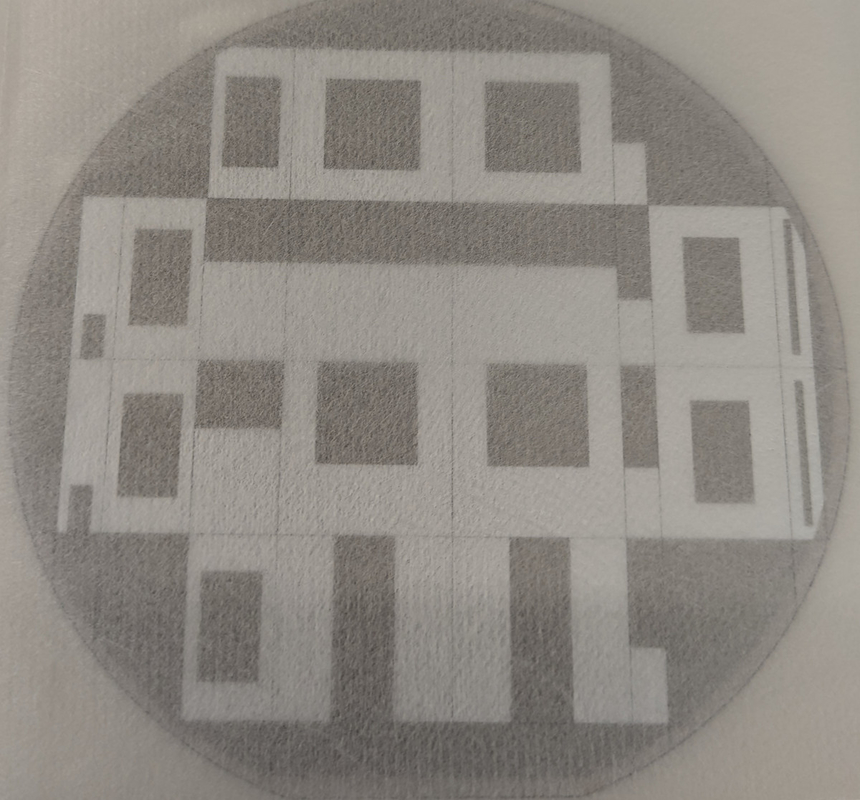

Revolusi Pembuatan Chip Inovasi dan Keunggulan Precision Piezoelectric Wafer
Detail produk:
| Place of Origin: | China |
| Nama merek: | CQTGROUP |
| Sertifikasi: | ISO:9001, ISO:14001 |
| Model Number: | Chip Fabrication |
Syarat-syarat pembayaran & pengiriman:
| Minimum Order Quantity: | 1 pcs |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 10000 pcs/Month |
|
Informasi Detail |
|||
| Product: | Chip Fabrication | materials: | LiNbO₃,LiTaO₃,Crystal Quartz,Glass,Sapphire etc. |
|---|---|---|---|
| Type of service: | Lithography,Etching,Coating, Bonding | Lithography: | EBL Proximity Lithograph oStepper Lithography |
| Bonding: | Anodic Bonding，Eutectic Bonding，LPCVD/PECVD/ALD | Coating: | Electron Beam Evaporation/Magnetron Sputtering/LPCVD/PECVD/ALD |
| Menyoroti: | Precision Piezoelectric Wafer,Pembuatan Chip Piezoelectric Wafer |
||
Deskripsi Produk
Revolusi Pembuatan Chip Inovasi Presisi dan Keunggulan
Di garis depan layanan pembuatan chip canggih, kami memberdayakan inovasi dengan mengubah konsep desain Anda menjadi perangkat semikonduktor dan MEMS berkinerja tinggi.Dengan fasilitas canggih dan tim ahli berpengalaman, kami menawarkan solusi end-to-end yang disesuaikan dengan kebutuhan unik Anda.dan kami menangani sisanya memberikan wafer teknik presisi dan komponen yang memenuhi standar yang paling menuntut.
Portofolio material wafer kami yang luas meliputiLithium Niobate (LiNbO)₃),Lithium Tantalate (LiTaO)₃),Kuarsa kristal tunggal,Kaca Silikon Yang Dilelehkan,Kaca borosilikat (BF33),Kaca Soda-Lime,Wafer Silikon, danBuah safir, memungkinkan kami untuk mendukung berbagai aplikasi di seluruh industri.
Teknologi Pengolahan Tercanggih
- Litografi:
- Litografi Sinar Elektron (EBL): Ideal untuk pola resolusi ultra-tinggi, memungkinkan fitur skala nano untuk perangkat fotonik dan kuantum canggih.
- Litografi Proximity: Solusi hemat biaya untuk chip mikrofluidik dan sensor MEMS.
- Litografi Stepper: High-throughput, pola presisi tinggi untuk wafer area besar, sempurna untuk sirkuit terintegrasi (IC) dan komponen optik.
- Ukiran:
- Ion Beam Etching (IBE): Menyediakan etching halus, anisotropik untuk perangkat gelombang optik dan akustik presisi tinggi.
- Deep Reactive Ion Etching (DRIE): Memungkinkan struktur rasio aspek tinggi untuk akselerometer MEMS, gyroscope, dan sensor inersia.
- Reaktif Ion Etching (RIE): Etching serbaguna untuk transistor film tipis (TFT) dan saluran mikrofluidik.
- Lapisan:
- Evaporasi Sinar Elektron: Deposit film tipis kemurnian tinggi untuk perangkat optoelektronik dan sirkuit superkonduktor.
- Magnetron Sputtering: Menghasilkan lapisan seragam untuk filter RF, perangkat SAW, dan lapisan pelindung.
- LPCVD/PECVD/ALD: Teknik deposisi canggih untuk lapisan dielektrik, pasivasi, dan lapisan nanostruktur.
- Ikatan:
- Pengikatan Anodik: Membuat segel hermetik untuk sensor tekanan MEMS dan perangkat mikrofluidik.
- Ikatan Eutektis: Memastikan interkoneksi yang kuat dan bertentangan rendah untuk elektronik daya dan kemasan LED.
- Perekat/Pengikat Kawat: Menyediakan solusi fleksibel untuk integrasi hibrida dan kemasan IC.
- Pengurangan, Pemotongan, dan Pengeboran:
- Penggilingan dan Penghilingan Presisi: Mencapai wafer ultra tipis untuk elektronik fleksibel dan kemasan canggih.
- Mengiris dan Memotong: Memungkinkan pemisahan mati yang bersih dan tepat untuk IC dan perangkat MEMS.
- Pengeboran Laser: Menciptakan mikro-via dan melalui-silikon vias (TSVs) untuk integrasi 3D dan interkoneksi.
Kisah Sukses: Mengubah Gagasan Menjadi Realitas
Keahlian kami yang terbukti telah memungkinkan inovasi terobosan di berbagai industri:
- Perangkat Surface Acoustic Wave (SAW): Membuat filter dan sensor SAW berkinerja tinggi untuk komunikasi 5G dan aplikasi IoT.
- Lithium Niobate Ring Transducer: Mengirim transduser ultra-sensitif untuk komputasi kuantum dan sirkuit fotonik.
- Chip Mikrofluidic: Membuat solusi lab-on-a-chip untuk diagnostik biomedis dan penemuan obat.
- Akselerometer dan Giroskop MEMS: Produksi sensor inersia presisi tinggi untuk sistem otomotif dan aerospace.
- Pemandu gelombang optik: Pabrik pemandu gelombang kehilangan rendah untuk sistem fotonik terintegrasi dan LiDAR.
Mengapa Memilih Kami?
- Solusi dari Akhir ke Akhir: Dari konsultasi desain hingga kemasan akhir, kami memberikan dukungan tanpa batas untuk proyek Anda.
- Kemampuan Menggunakan Banyak Bahan: Akses ke berbagai bahan wafer untuk berbagai aplikasi.
- Teknologi Canggih: Memanfaatkan teknik manufaktur terbaru untuk memberikan kinerja yang superior.
- Keahlian yang Terbukti: Rekam jejak proyek sukses di berbagai industri, dari telekomunikasi hingga perawatan kesehatan.
Bermitralah dengan kami untuk membuka potensi penuh dari desain Anda.Kami adalah mitra Anda yang tepercaya dalam inovasiMari kita definisikan kembali masa depan teknologi bersama.
