Detail produk:

Place of Origin: China
Nama merek: CQTGROUP
Sertifikasi: ISO:9001
Model Number: Sapphire (Al2O3)

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity: 10 Pieces
Harga: Dapat dinegosiasikan
Packaging Details: Cassette, Jar, Film package
Delivery Time: 1-4 weeks
Payment Terms: T/T
Supply Ability: 10000 pieces/Month
Harga terbaik Kontak

Informasi Detail

Material: Sapphire Wafer Type: Single Crystal
Color: White / Red / Blue Growth Method: Horizontally Directed Crystallization (HDC)
Surface: DSP SSP Purity: 99.999%
Flat Orientation: A-plane (1 1-2 0 ) ± 0.2°; C-plane (0 0-0 1 ) ± 0.2°, Projected C-Axis 45 +/- 2° Industry: Led,optical Glass,eli-ready Wafer
Menyoroti:

Elektronik Suhu Tinggi Sapphire

,

Wafer Safir Elektronik Suhu Tinggi

,

Wafer Safir Elektronik Suhu Tinggi

Deskripsi Produk

Pilihan yang disukai untuk perangkat semikonduktor LED dan elektronik suhu tinggi dengan wafer safir


Solusi Utama untuk Aplikasi Berkinerja Tinggi
Buka presisi dan daya tahan yang tak tertandingi dengan Wafer Sapphire premium kami, dirancang untuk memenuhi tuntutan industri mutakhir.dan stabilitas termal, wafer safir adalah standar emas untuk aplikasi yang membutuhkan keandalan yang ekstrim di lingkungan yang keras.

Mengapa Memilih Wafer Safir Kami?

  • Kualitas Bahan yang Lebih Tinggi: Dibuat dari safir kristal tunggal dengan kemurnian tinggi, wafer kami memberikan inertitas kimia yang tak tertandingi, ketahanan goresan, dan transparansi UV-IR.
  • Spesifikasi yang disesuaikan: Tersedia dalam diameter mulai dari 2 inci hingga 8 inci, dengan ketebalan yang dapat disesuaikan (100μm hingga 2mm), orientasi (C-plane, R-plane, A-plane), dan permukaan (dipoli),yang terukir, atau dilapisi).
  • Kinerja terkemuka di industri: Ideal untuk produksi LED, perangkat RF, sensor optik, substrat semikonduktor, dan komponen aerospace.
  • Kontrol Kualitas yang ketat: Setiap wafer menjalani pemeriksaan lanjutan (sinar X, AFM, interferometry) untuk memastikan kekasaran permukaan sub-nanometer dan permukaan bebas cacat.

Aplikasi yang Menyinari
Dari sistem komunikasi 5G / 6G generasi berikutnya hingga optik laser bertenaga tinggi dan perangkat pencitraan medis, wafer safir kami mendorong inovasi.000°C dan tahan erosi plasma membuat mereka sangat diperlukan untuk pembuatan semikonduktor dan R&D lanjutan.

Mitra dengan Keyakinan
Didukung oleh 15+ tahun keahlian dalam pertumbuhan kristal dan pengolahan wafer, kami menjamin prototipe cepat, volume pesanan yang fleksibel, dan dukungan logistik global.Tingkatkan kinerja produk Anda sambil mengurangi biaya siklus hidup panjang umur safir melebihi bahan tradisional seperti kaca atau silikon.

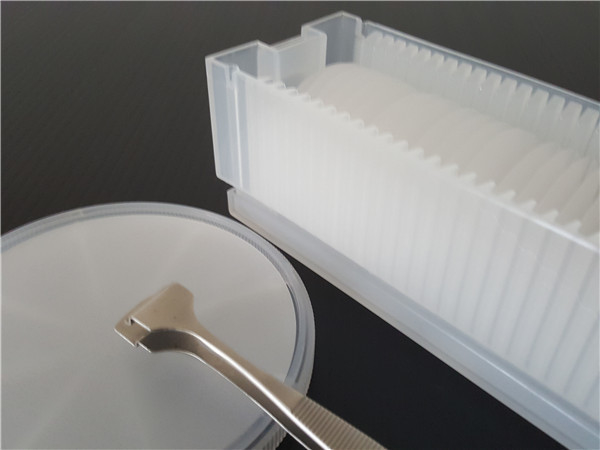

Pilihan yang disukai untuk perangkat semikonduktor LED dan elektronik suhu tinggi dengan wafer safir 0Pilihan yang disukai untuk perangkat semikonduktor LED dan elektronik suhu tinggi dengan wafer safir 1Pilihan yang disukai untuk perangkat semikonduktor LED dan elektronik suhu tinggi dengan wafer safir 2



Properti Optik

Transmisi

0.17 sampai 5.5 um

Indeks Refraksi

1.75449 (o) 1.74663 (e) pada 1.06 um

Kehilangan Refleksi

pada 1,06 mikron (2 permukaan) untuk o-ray - 11,7%; untuk e-ray - 14,2%

Indeks penyerapan

0.3 x 10-3 cm-1 pada 2,4 um

dN/dT

13.7 x 10-6 pada 5,4 um

dn/dm = 0

1.5 um



Orientasi

R-plane, C-plane, A-plane, M-plane atau orientasi tertentu

Toleransi Orientasi

± 0,3°

Diameter

2 inci, 3 inci, 4 inci, 6 inci, 8 inci atau lainnya

Toleransi Diameter

0.1mm untuk 2 inci, 0.2mm untuk 3 inci, 0.3mm untuk 4 inci, 0.5mm untuk 6 inci

Ketebalan

0.25mm, 0,33mm, 0,43mm, 0,65mm, 1mm atau lainnya;

Toleransi ketebalan

25μm

Panjang datar utama

16.0±1.0mm untuk 2 inci, 22.0±1.0mm untuk 3 inci, 30.0±1.5mm untuk 4 inci, 47.5/50.0±2.0mm untuk 6 inci

Orientasi Flat Utama

A-plane (1 1-2 0) ± 0,2°; C-plane (0 0-0 1) ± 0,2°, Proyeksi C-Axis 45 +/- 2°

TTV

≤10μm untuk 2 inci, ≤15μm untuk 3 inci, ≤20μm untuk 4 inci, ≤25μm untuk 6 inci

BOW

≤10μm untuk 2 inci, ≤15μm untuk 3 inci, ≤20μm untuk 4 inci, ≤25μm untuk 6 inci

Permukaan depan

Epi-Polished (Ra< 0,3nm untuk C-plane, 0,5nm untuk orientasi lainnya)

Permukaan Belakang

Digiling halus (Ra=0,6μm~1,4μm) atau Epi-dipoli

Kemasan

Dikemas dalam lingkungan kamar bersih kelas 100



Pilihan yang disukai untuk perangkat semikonduktor LED dan elektronik suhu tinggi dengan wafer safir 3



Pemeriksaan Penerimaan

Pilihan yang disukai untuk perangkat semikonduktor LED dan elektronik suhu tinggi dengan wafer safir 4



1. Produk ini rapuh. Kami telah mengemasnya dengan cukup dan menandai rapuh. Kami mengirimkan melalui perusahaan ekspres domestik dan internasional yang sangat baik untuk memastikan kualitas transportasi.



2. Setelah menerima barang, silakan tangani dengan hati-hati dan periksa apakah karton luar dalam kondisi baik. Buka karton luar dengan hati-hati dan periksa apakah kotak pengemasan sejajar.Ambil foto sebelum Anda mengambil mereka keluar.



3Tolong buka kemasan vakum di ruangan bersih ketika produk akan diterapkan.



4. Jika produk ditemukan rusak selama kurir, tolong ambil gambar atau merekam video segera. Jangan mengambil produk yang rusak dari kotak kemasan!Hubungi kami segera dan kami akan menyelesaikan masalah dengan baik.
