Material yang Menetapkan Standar untuk Keunggulan: Wafer Silika Fused untuk Aplikasi Berkinerja Tinggi



Dalam dunia manufaktur semikonduktor, optik, dan fotonik yang berisiko tinggi, setiap komponen harus memenuhi standar yang paling ketat. Di situlah Wafer Silika Fused kami bersinar, menawarkan tingkat kualitas dan kinerja yang membedakannya.

Dibuat dari silika fused ultra-murni, wafer kami menawarkan kejernihan optik yang luar biasa. Mereka mentransmisikan cahaya dengan kehilangan minimal di seluruh spektrum yang luas, menjadikannya sempurna untuk aplikasi seperti jendela optik, lensa, dan pandu gelombang. Baik Anda sedang mengerjakan sistem pencitraan canggih atau perangkat komunikasi optik berkecepatan tinggi, wafer kami memastikan transmisi cahaya dan integritas sinyal yang optimal.

Selain itu, stabilitas termal silika fused yang sangat baik memungkinkan wafer kami tahan terhadap suhu ekstrem tanpa melengkung atau menurun. Daya tahan ini sangat penting dalam proses semikonduktor bersuhu tinggi.

Dengan hasil akhir permukaan yang halus dan dimensi yang presisi, Wafer Silika Fused kami siap untuk diintegrasikan secara mulus ke dalam proyek Anda. Jangan berkompromi pada kualitas. Pilih wafer kami dan tingkatkan pekerjaan Anda ke tingkat yang lebih tinggi. Pesan sekarang!

Parameter Deskripsi
Material Kuarsa Fused JGS2
Komposisi SiO2(Silikon Dioksida)
Transmisi Transparansi yang sangat baik dalam rentang ultraviolet (UV) hingga inframerah (IR)
Indeks Bias 1.4585 (pada 587.6 nm)
Kepadatan 2.203 g/cm3
Koefisien Ekspansi Termal 5.5 x 10-7 K-1
Rentang Suhu Operasi Hingga 1.200°C
Ketahanan Kimia Tahan terhadap sebagian besar asam, alkali, dan pelarut organik
Hasil Akhir Permukaan Dipoles satu atau dua sisi
Kualitas Permukaan Biasanya ditentukan sesuai standar industri (misalnya, MIL-O-13830)
Toleransi Dimensi Dapat disesuaikan sesuai kebutuhan pelanggan
Ukuran Wafer Tersedia dalam berbagai diameter: 2", 3", 4", 6", 8", dan lebih besar
Ketebalan Wafer Biasanya berkisar dari beberapa milimeter hingga beberapa milimeter
Aplikasi Optik, laser, semikonduktor, instrumen ilmiah, dll.

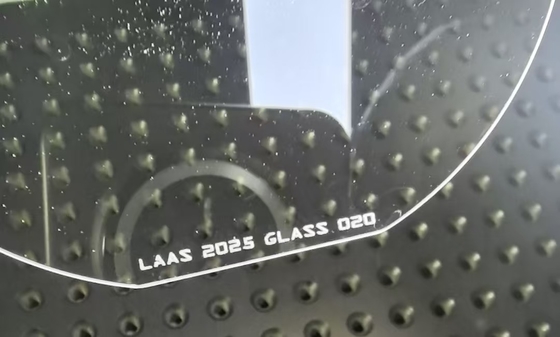

Material yang Menetapkan Standar untuk Keunggulan: Wafer Silika Terfusi untuk Aplikasi Berkinerja Tinggi 0Material yang Menetapkan Standar untuk Keunggulan: Wafer Silika Terfusi untuk Aplikasi Berkinerja Tinggi 1Material yang Menetapkan Standar untuk Keunggulan: Wafer Silika Terfusi untuk Aplikasi Berkinerja Tinggi 2





Spesifikasi Fabrikasi Kuarsa Fused

Parameter

JGS1

JGS2

JGS3

Ukuran Maksimum

<Φ200mm

<Φ300mm

<Φ200mm

Rentang Transmisi (Rasio transmisi sedang)

0.17~2.10um (Tavg>90%)

0.26~2.10um (Tavg>85%)

0.185~3.50um (Tavg>85%)

Kandungan OH-

1200 ppm

150 ppm

5 ppm

Fluoresensi

(ex 254nm)

Hampir Bebas

Kuat v-b

Kuat V-B

Kandungan Impuritas

5 ppm

20-40 ppm

40-50 ppm

Konstanta Birefringence

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

Metode Peleburan

CVD Sintetik

Peleburan oksi-hidrogen

Peleburan listrik

Aplikasi

Substrat laser: Jendela, lensa, prisma, cermin...

Semikonduktor dan jendela suhu tinggi

IR & UV
substrat





Material yang Menetapkan Standar untuk Keunggulan: Wafer Silika Terfusi untuk Aplikasi Berkinerja Tinggi 3



Material yang Menetapkan Standar untuk Keunggulan: Wafer Silika Terfusi untuk Aplikasi Berkinerja Tinggi 4

FAQ:



  1. Q: Produk apa yang terutama Anda kerjakan?

A: Kami memandang diri kami sebagai spesialis wafer piezo. Kami adalah yang pertama bekerja dengan Single Crystal Quartz di China sekitar 30 tahun yang lalu. Kemudian secara bertahap kami masuk ke bidang LiNbO3, LiTaO3, kaca kuarsa, LGS, CTGS, dll. Terutama, jika Anda mencari pemasok kuarsa piezo, kami adalah pilihan utama! Kami mengekspor jutaan lembaran kuarsa setiap tahun karena kami menguasai potongan AT, SC, dan IT dengan presisi sudut yang unggul.



  1. Q: Dapatkah Anda menerima kustomisasi produk?

A: Ya, tentu saja. Kami dapat membuat sesuai permintaan Anda. Selain itu, kami sangat berpengalaman dengan wafer piezo sehingga kami dapat memberikan saran yang relevan jika Anda tidak yakin 100% tentang pilihan Anda. Selain itu, kami memiliki beberapa wafer standar dalam stok, silakan periksa dengan kami.



  1. Q: Dapatkah Anda mengirimkan barang melalui agen kurir kami?

A: Ya, kami akan menyarankan Anda menggunakan agen kurir yang paling Anda kenal (DHL, FedEX, UPS, dll.). Kami dapat mengirim melalui akun Anda. Dan, tentu saja, kami akan mengemas produk dengan aman dalam ukuran yang dapat diterima untuk membantu Anda menghemat biaya pengiriman. Jika Anda membutuhkan kami untuk mengurus pengiriman, itu juga bukan masalah. Kami juga memiliki diskon yang bagus dengan perusahaan kurir internasional.



  1. Q: Bagaimana Anda dapat menjamin kami mendapatkan apa yang kami inginkan dengan aman?

A: Produk wafer rapuh dan terkadang mahal. Hal terakhir, sebagai produsen, yang ingin kami lihat adalah produk yang kami buat rusak selama kurir. Akibatnya, kami akan mengemas wafer secara memadai dan memasukkannya ke dalam karton yang tepat yang diisi dengan spons penyangga. Namun, kecelakaan terkadang tidak dapat dihindari. Jadi, silakan ikuti “Pemeriksaan Penerimaan” langkah-langkah yang ditunjukkan pada gambar di bawah ini. Jika hal yang tidak diinginkan terjadi, kami akan memberikan penggantian atau pengembalian dana jika Anda mengikuti langkah-langkah pemeriksaan.



  1. Q: Bisakah kita mengunjungi pabrik Anda?

A: Tentu. Inspeksi pabrik penting untuk pembelian dalam jumlah besar dan kerja sama jangka panjang. Diskusi tatap muka adalah yang paling kami yakini. Selama beberapa tahun terakhir, nama-nama besar di seluruh dunia telah menyaksikan kemajuan kami dalam pembangunan pabrik. Akhir-akhir ini, karena pandemi Covid-19, kami juga memiliki pengalaman konferensi video dengan pembeli global.
