Detail produk:

Place of Origin: China
Nama merek: CQT
Sertifikasi: ISO:9001, ISO:14001
Model Number: Fused Silica, Fused Quartz

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity: 10 pcs
Harga: Dapat dinegosiasikan
Packaging Details: Cassette/ Jar package, vaccum sealed
Delivery Time: 1-4 weeks
Payment Terms: T/T
Supply Ability: 20000 pcs/Month
Harga terbaik Kontak

Informasi Detail

Material: Fused Quartz Wafer Brand: JGS1 JGS2 JGS3
Diameter: 76.2mm, 100mm, 150mm, 200mm Thickness: 350um, 500um, 1000um
TTV: <5µm Ra Roughness: <1nm / GC#1000
Surface: Double Side Polish, Single Side Polish, Lap Application: Semiconductor, MEMS

Deskripsi Produk

Tingkatkan Proses Semikonduktor Anda dengan Wafer Silika Fused Stabilitas Termal Tak Tertandingi dan untuk Optik dan Fotonik



Wafer Silika Fused kami dibuat dari silika fused sintetis ultra-murni (SiO₂), menawarkan kejernihan optik, stabilitas termal, dan ketahanan kimia yang tak tertandingi. Ideal untuk aplikasi yang menuntut dalam manufaktur semikonduktor, fotonik, dan dirgantara, wafer ini direkayasa untuk tahan terhadap kondisi ekstrem sambil mempertahankan akurasi dimensi dan integritas permukaan.

Fitur utama meliputi:

  • Kemurnian Luar Biasa: Kandungan SiO₂ 99,99% + meminimalkan kotoran, memastikan kinerja optimal dalam sistem litografi dan laser.
  • Ketahanan Termal: Tahan suhu hingga 1.050°C tanpa deformasi, menjadikannya sempurna untuk proses suhu tinggi.
  • Koefisien Ekspansi Termal Rendah (CTE): Mengurangi tekanan selama perubahan suhu yang cepat, meningkatkan keandalan pada perangkat presisi.
  • Permukaan Akhir Unggul: Tersedia dalam hasil akhir yang dipoles atau digiling halus untuk memenuhi persyaratan optik dan mikroelektronik yang ketat.

Dapat disesuaikan dalam diameter hingga 300mm dan ketebalan dari 0,1mm hingga 10mm, Wafer Silika Fused kami mendukung pembuatan prototipe cepat dan produksi volume tinggi. Percayai manufaktur bersertifikasi ISO kami untuk kualitas yang konsisten dan pengiriman tepat waktu.

Tingkatkan kinerja proyek Anda—hubungi kami hari ini untuk spesifikasi, penawaran harga, dan dukungan teknis!

Parameter Deskripsi
Material Fused Quartz JGS2
Komposisi SiO2 (Silikon Dioksida)
Transmisi Transparansi yang sangat baik dalam rentang ultraviolet (UV) hingga inframerah (IR)
Indeks Bias 1.4585 (pada 587,6 nm)
Kepadatan 2.203 g/cm3
Koefisien Ekspansi Termal 5.5 x 10-7 K-1
Rentang Suhu Operasi Hingga 1.200°C
Ketahanan Kimia Tahan terhadap sebagian besar asam, alkali, dan pelarut organik
Permukaan Akhir Dipoles satu atau dua sisi
Kualitas Permukaan Biasanya ditentukan sesuai standar industri (misalnya, MIL-O-13830)
Toleransi Dimensi Dapat disesuaikan sesuai kebutuhan pelanggan
Ukuran Wafer Tersedia dalam berbagai diameter: 2", 3", 4", 6", 8", dan lebih besar
Ketebalan Wafer Biasanya berkisar dari beberapa milimeter hingga beberapa milimeter
Aplikasi Optik, laser, semikonduktor, instrumen ilmiah, dll.



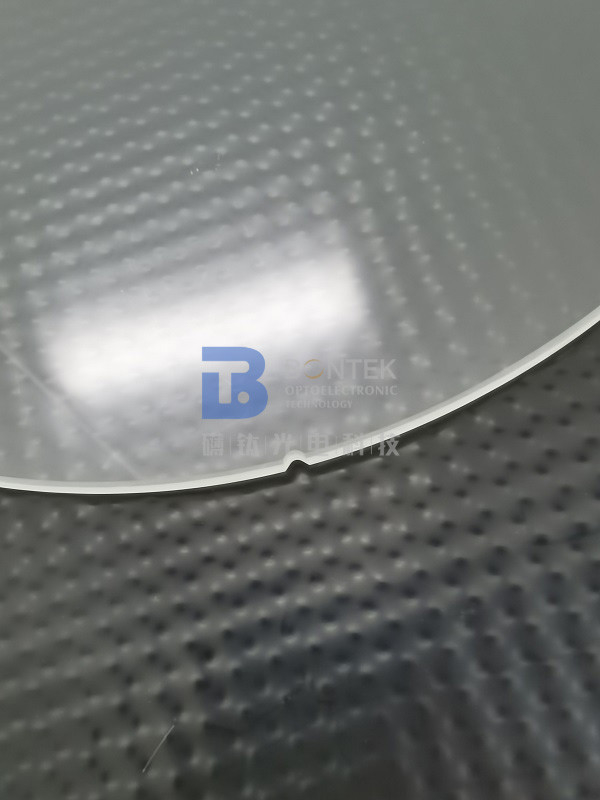

Tingkatkan Proses Semikonduktor Anda dengan Wafer Silikon Tembaga Stabilitas Termal yang Tak tertandingi dan untuk Optik dan Fotonik 0Tingkatkan Proses Semikonduktor Anda dengan Wafer Silikon Tembaga Stabilitas Termal yang Tak tertandingi dan untuk Optik dan Fotonik 1Tingkatkan Proses Semikonduktor Anda dengan Wafer Silikon Tembaga Stabilitas Termal yang Tak tertandingi dan untuk Optik dan Fotonik 2





Spesifikasi Fabrikasi Fused Quartz

Parameter

JGS1

JGS2

JGS3

Ukuran Maksimum

<Φ200mm

<Φ300mm

<Φ200mm

Rentang Transmisi (Rasio transmisi sedang)

0.17~2.10um (Tavg>90%)

0.26~2.10um (Tavg>85%)

0.185~3.50um (Tavg>85%)

Kandungan OH-

1200 ppm

150 ppm

5 ppm

Fluoresensi

(ex 254nm)

Hampir Bebas

Kuat v-b

Kuat V-B

Kandungan Kotoran

5 ppm

20-40 ppm

40-50 ppm

Konstanta Birefringence

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

Metode Peleburan

CVD Sintetis

Peleburan oksi-hidrogen

Peleburan listrik

Aplikasi

Substrat laser: Jendela, lensa, prisma, cermin...

Semikonduktor dan jendela suhu tinggi

IR & UV
substrat





Tingkatkan Proses Semikonduktor Anda dengan Wafer Silikon Tembaga Stabilitas Termal yang Tak tertandingi dan untuk Optik dan Fotonik 3



Tingkatkan Proses Semikonduktor Anda dengan Wafer Silikon Tembaga Stabilitas Termal yang Tak tertandingi dan untuk Optik dan Fotonik 4

FAQ:



  1. Q: Produk apa yang terutama Anda kerjakan?

A: Kami memandang diri kami sebagai spesialis wafer piezo. Kami adalah yang pertama bekerja dengan Kristal Tunggal Kuarsa di China sekitar 30 tahun yang lalu. Kemudian secara bertahap kami masuk ke bidang LiNbO3, LiTaO3, kaca Kuarsa, LGS, CTGS dll. Khususnya, jika Anda mencari pemasok kuarsa piezo, kami adalah pilihan utama! Kami mengekspor jutaan lembaran kuarsa setiap tahun karena kami menguasai potongan AT, SC, dan IT dengan presisi sudut yang unggul.



  1. Q: Bisakah Anda menerima kustomisasi produk?

A: Ya, tentu saja. Kami dapat membuat sesuai permintaan Anda. Selain itu, kami sangat berpengalaman dengan wafer piezo sehingga kami dapat memberikan saran yang relevan jika Anda tidak yakin 100% tentang pilihan Anda. Selain itu, kami memiliki beberapa wafer standar dalam stok, silakan periksa dengan kami.



  1. Q: Bisakah Anda mengirimkan barang melalui agen kurir kami?

A: Ya, kami akan menyarankan Anda menggunakan agen kurir yang paling Anda kenal (DHL, FedEX, UPS dll.). Kami dapat mengirim melalui akun Anda. Dan, tentu saja, kami akan mengemas produk dengan aman dalam ukuran yang dapat diterima untuk membantu Anda menghemat biaya pengiriman. Jika Anda membutuhkan kami untuk mengurus pengiriman, itu juga bukan masalah. Kami juga memiliki diskon yang bagus dengan perusahaan kurir internasional.



  1. Q: Bagaimana Anda dapat menjamin kami mendapatkan apa yang kami inginkan dengan aman?

A: Produk wafer rapuh dan terkadang mahal. Hal terakhir, sebagai produsen, yang ingin kami lihat adalah produk yang kami buat rusak selama kurir. Akibatnya, kami akan mengemas wafer secara memadai dan memasukkannya ke dalam karton yang tepat yang diisi dengan spons penyangga. Namun, kecelakaan terkadang tidak dapat dihindari. Jadi, silakan ikuti “Pemeriksaan Penerimaan” langkah-langkah yang ditunjukkan pada gambar di bawah ini. Jika hal yang tidak diinginkan terjadi, kami akan memberikan penggantian atau pengembalian dana jika Anda mengikuti langkah-langkah pemeriksaan.



  1. Q: Bisakah kita mengunjungi pabrik Anda?

A: Tentu. Inspeksi pabrik penting untuk pembelian dalam jumlah besar dan kerja sama jangka panjang. Diskusi tatap muka adalah yang paling kami yakini. Selama beberapa tahun terakhir, nama-nama besar di seluruh dunia telah menyaksikan kemajuan kami dalam pembangunan pabrik. Akhir-akhir ini, karena pandemi Covid-19, kami juga memiliki pengalaman konferensi video dengan pembeli global.





Pemeriksaan Penerimaan

  • Produknya rapuh. Kami telah mengemasnya secara memadai dan memberi label rapuh. Kami mengirimkan melalui perusahaan ekspres domestik dan internasional yang sangat baik untuk memastikan kualitas transportasi.
  • Setelah menerima barang, harap tangani dengan hati-hati dan periksa apakah karton luar dalam kondisi baik. Buka karton luar dengan hati-hati dan periksa apakah kotak kemasan sejajar. Ambil gambar sebelum Anda mengeluarkannya.
  • Harap buka kemasan vakum di ruang bersih saat produk akan digunakan.
  • Jika produk ditemukan rusak selama kurir, harap segera ambil gambar atau rekam video. JANGAN keluarkan produk yang rusak dari kotak kemasan! Hubungi kami segera dan kami akan menyelesaikan masalah dengan baik.

Ingin Tahu lebih detail tentang produk ini
Tingkatkan Proses Semikonduktor Anda dengan Wafer Silikon Tembaga Stabilitas Termal yang Tak tertandingi dan untuk Optik dan Fotonik bisakah Anda mengirimkan saya lebih banyak detail seperti jenis, ukuran, jumlah, bahan, dll.
