Detail produk:

Tempat asal: Cina
Nama merek: CQT
Sertifikasi: ISO:9001
Nomor model: Safir (Al2O3)

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 10 buah
Harga: Dapat dinegosiasikan
Kemasan rincian: Paket Kaset, Jar, Film
Waktu pengiriman: 1-4 minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10000 buah/bulan
Harga terbaik Kontak

Informasi Detail

Bahan: Safir (Al2O3) Kristal Jenis: kristal tunggal
Warna: Putih / Merah / Biru Diameter: 2" 3" 4" 6"
metode pertumbuhan: Kristalisasi Berarah Horizontal (HDC) Permukaan: DSP SSP
Modulus Geser (G): 148.1 GPa Industri: Led,Kaca optik,Wafer yang siap pakai
Menyoroti:

Substrat wafer safir yang dipotong dengan presisi

,

Substrat kristal Al2O3 untuk perangkat

,

Wafer piezoelektrik tahan lama dengan konduktivitas termal

Deskripsi Produk

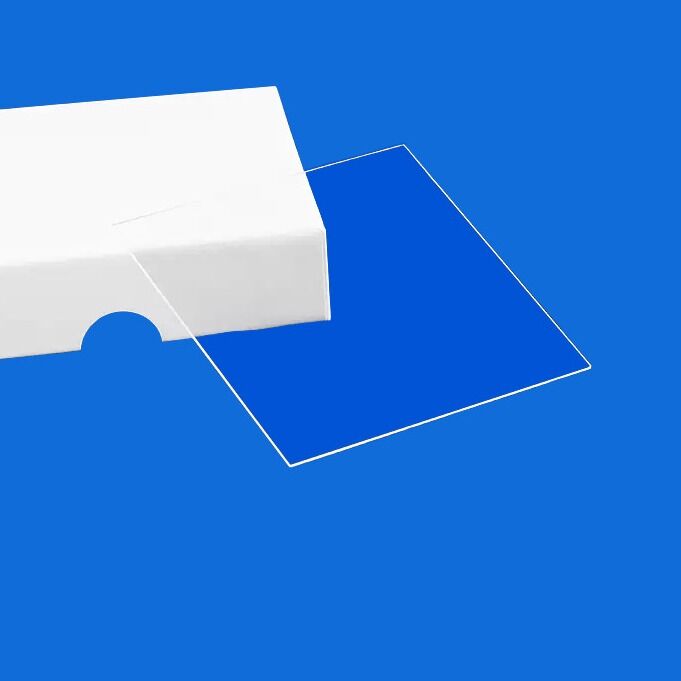

Precision Cut Sapphire Wafer Al2O3 Crystal Substrate Memberikan Daya Tahan dan Konduktivitas Termal yang Lebih Tinggi Untuk Perangkat

Untuk industri yang menuntut daya tahan yang luar biasa, stabilitas termal, dan kejelasan optik, kamiWafer Safirdibuat dari safir kristal tunggal (α-Al2O3), wafer ini unggul dalam lingkungan tekanan tinggi, termasuk manufaktur LED,Substrat semikonduktor, optoelektronika, dan aplikasi aerospace.

Terkenal denganKekerasan yang sangat tinggi (Mohs 9), wafer safir tahan goresan, keausan, dan korosi kimia, memastikan kinerja jangka panjang dalam kondisi yang keras.Konduktivitas termal yang luar biasa (35 W/m·K) dan koefisien ekspansi termal yang rendah meminimalkan distorsi selama perubahan suhu yang cepatSelain itu, transparansi optik safir yang luas (dari UV hingga hampir IR) mendukung teknologi pencitraan dan sensor canggih.

Tersedia dalam diameter, ketebalan, dan orientasi khusus (misalnya, C-plane, R-plane), wafer kami memenuhi standar industri yang ketat untuk ketebalan, ketebalan permukaan, dan kemurnian.Apakah digunakan sebagai jendela perlindungan, bahan substrat, atau perangkat akustik, Sapphire Wafer kami memberikan solusi hemat biaya, kinerja tinggi.

Tingkatkan aplikasi Anda dengan kekuatan dan kejelasan yang tertinggi. Pilih Wafer Sapphire kami untuk kualitas yang tidak kompromi.Hubungi kami hari ini untuk meminta penawaran atau mendiskusikan kebutuhan proyek Anda!



Precision Cut Sapphire Wafer Al2O3 Crystal Substrate Memberikan Daya Tahan dan Konduktivitas Termal yang Lebih Tinggi Untuk Perangkat 0Precision Cut Sapphire Wafer Al2O3 Crystal Substrate Memberikan Daya Tahan dan Konduktivitas Termal yang Lebih Tinggi Untuk Perangkat 1Precision Cut Sapphire Wafer Al2O3 Crystal Substrate Memberikan Daya Tahan dan Konduktivitas Termal yang Lebih Tinggi Untuk Perangkat 2



Properti Optik

Transmisi

0.17 sampai 5.5 um

Indeks Refraksi

1.75449 (o) 1.74663 (e) pada 1.06 um

Kehilangan Refleksi

pada 1,06 mikron (2 permukaan) untuk o-ray - 11,7%; untuk e-ray - 14,2%

Indeks penyerapan

0.3 x 10-3 cm-1 pada 2,4 um

dN/dT

13.7 x 10-6 pada 5,4 um

dn/dm = 0

1.5 um



Orientasi

R-plane, C-plane, A-plane, M-plane atau orientasi tertentu

Toleransi Orientasi

± 0,3°

Diameter

2 inci, 3 inci, 4 inci, 6 inci, 8 inci atau lainnya

Toleransi Diameter

0.1mm untuk 2 inci, 0.2mm untuk 3 inci, 0.3mm untuk 4 inci, 0.5mm untuk 6 inci

Ketebalan

0.25mm, 0,33mm, 0,43mm, 0,65mm, 1mm atau lainnya;

Toleransi ketebalan

25μm

Panjang datar utama

16.0±1.0mm untuk 2 inci, 22.0±1.0mm untuk 3 inci, 30.0±1.5mm untuk 4 inci, 47.5/50.0±2.0mm untuk 6 inci

Orientasi Flat Utama

A-plane (1 1-2 0) ± 0,2°; C-plane (0 0-0 1) ± 0,2°, Proyeksi C-Axis 45 +/- 2°

TTV

≤10μm untuk 2 inci, ≤15μm untuk 3 inci, ≤20μm untuk 4 inci, ≤25μm untuk 6 inci

BOW

≤10μm untuk 2 inci, ≤15μm untuk 3 inci, ≤20μm untuk 4 inci, ≤25μm untuk 6 inci

Permukaan depan

Epi-Polished (Ra< 0,3nm untuk C-plane, 0,5nm untuk orientasi lainnya)

Permukaan Belakang

Digiling halus (Ra=0,6μm~1,4μm) atau Epi-dipoli

Kemasan

Dikemas dalam lingkungan kamar bersih kelas 100



Precision Cut Sapphire Wafer Al2O3 Crystal Substrate Memberikan Daya Tahan dan Konduktivitas Termal yang Lebih Tinggi Untuk Perangkat 3



Pemeriksaan Penerimaan

Precision Cut Sapphire Wafer Al2O3 Crystal Substrate Memberikan Daya Tahan dan Konduktivitas Termal yang Lebih Tinggi Untuk Perangkat 4



1. Produk ini rapuh. Kami telah mengemasnya dengan baik dan menandai rapuh. Kami mengirimkan melalui perusahaan ekspres domestik dan internasional yang sangat baik untuk memastikan kualitas transportasi.



2. Setelah menerima barang, silakan tangani dengan hati-hati dan periksa apakah karton luar dalam kondisi baik. Buka karton luar dengan hati-hati dan periksa apakah kotak kemasan sejajar.Ambil foto sebelum Anda mengambil mereka keluar.



3Tolong buka kemasan vakum di ruangan bersih ketika produk akan diterapkan.



4. Jika produk ditemukan rusak selama kurir, tolong ambil foto atau merekam video segera. Jangan mengambil produk yang rusak dari kotak kemasan!Hubungi kami segera dan kami akan menyelesaikan masalah dengan baik.
