Informasi Detail

Bahan: Silika Fusi, Kuarsa Fusi Merek: JGS1 JGS2 JGS3
Diameter: 50.8mm,76.2mm, 100mm, 150mm, 200mm ketebalan: 350um, 500um, 1000um
TTV: <10μm Flat Utama: 22mm, 32,5mm, 42,5mm, 57,5mm/takik
Permukaan: DSP SSP Aplikasi: Semikonduktor, mems
Menyoroti:

Wafer silika cair ekspansi termal rendah

,

Wafer pelapis optik industri semikonduktor

,

wafer piezoelektrik presisi permukaan tinggi

Deskripsi Produk

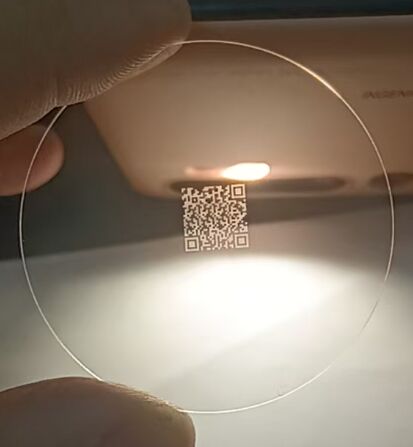

Wafer Silika Fused yang Tahan Lama dan Presisi dengan Ekspansi Termal Rendah dan Permukaan Tinggi yang Dirancang untuk Industri Semikonduktor dan Pelapis Optik



Untuk industri yang menuntut standar kejernihan optik, stabilitas termal, dan ketahanan kimia tertinggi, Silika Fused dan Kuarsa Fused produk kami memberikan presisi dan keandalan yang tak tertandingi. Dibuat dari SiO₂ dengan kemurnian ultra-tinggi, bahan-bahan ini unggul dalam aplikasi yang menuntut di seluruh manufaktur semikonduktor, sistem laser, dirgantara, dan penelitian ilmiah.

Silika Fused kami menawarkan transmisi optik yang luar biasa (panjang gelombang UV hingga IR), ekspansi termal rendah (0,55 × 10⁻⁶/°C), dan ketahanan superior terhadap guncangan termal, menjadikannya ideal untuk optik laser berenergi tinggi, litografi UV, dan sensor lingkungan yang keras. Kuarsa Fused, terkenal karena daya tahan suhu tingginya (hingga 1.200°C), memberikan isolasi listrik yang sangat baik dan kelembaman kimia, sempurna untuk komponen tungku, wadah, dan peralatan pemrosesan semikonduktor.

Tersedia dalam bentuk, ukuran, dan hasil akhir permukaan khusus (misalnya, dipoles, digiling, atau dilapisi), produk kami memenuhi spesifikasi industri yang ketat untuk kemurnian dan akurasi dimensi. Baik untuk pembuatan prototipe atau produksi skala besar, kami menyediakan solusi berkinerja tinggi yang hemat biaya dan disesuaikan dengan kebutuhan Anda.

Tingkatkan aplikasi Anda dengan standar emas dalam bahan optik dan termal—pilih Silika Fused dan Kuarsa Fused kami untuk kualitas tanpa kompromi. Hubungi kami hari ini untuk mendiskusikan persyaratan proyek Anda!



Wafer Silikon yang tahan lama dan presisi dengan ekspansi termal rendah dan permukaan tinggi yang dirancang untuk industri semikonduktor dan pelapis optik 0Wafer Silikon yang tahan lama dan presisi dengan ekspansi termal rendah dan permukaan tinggi yang dirancang untuk industri semikonduktor dan pelapis optik 1



Wafer Silikon yang tahan lama dan presisi dengan ekspansi termal rendah dan permukaan tinggi yang dirancang untuk industri semikonduktor dan pelapis optik 2Wafer Silikon yang tahan lama dan presisi dengan ekspansi termal rendah dan permukaan tinggi yang dirancang untuk industri semikonduktor dan pelapis optik 3Wafer Silikon yang tahan lama dan presisi dengan ekspansi termal rendah dan permukaan tinggi yang dirancang untuk industri semikonduktor dan pelapis optik 4






Wafer Silikon yang tahan lama dan presisi dengan ekspansi termal rendah dan permukaan tinggi yang dirancang untuk industri semikonduktor dan pelapis optik 5



Wafer Silikon yang tahan lama dan presisi dengan ekspansi termal rendah dan permukaan tinggi yang dirancang untuk industri semikonduktor dan pelapis optik 6



Wafer Silikon yang tahan lama dan presisi dengan ekspansi termal rendah dan permukaan tinggi yang dirancang untuk industri semikonduktor dan pelapis optik 7
