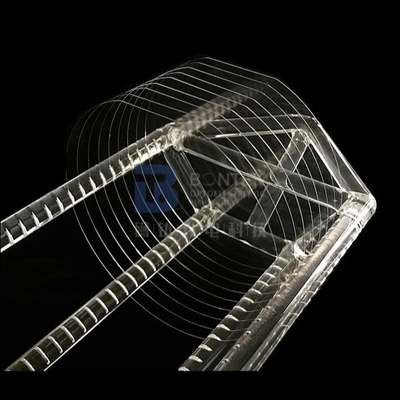

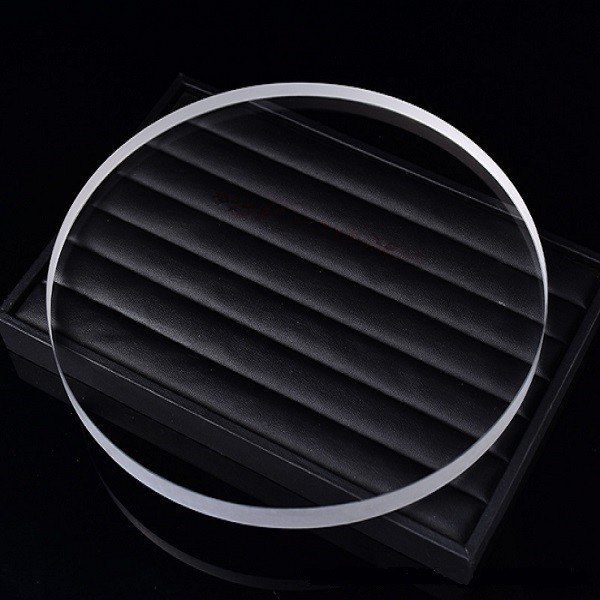

Semikonduktor Menggunakan Wafer Silika Fused Dengan CTE Rendah Untuk Litografi UV
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | BonTek |
| Sertifikasi: | ISO:9001, ISO:14001 |
| Nomor model: | Silika leburan, kuarsa leburan |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 5 buah |
|---|---|
| Harga: | Dapat dinegosiasikan |

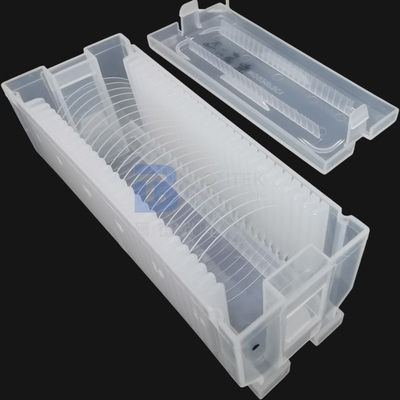

| Kemasan rincian: | Paket Kaset / Jar, disegel vakum |
| Waktu pengiriman: | 1-4 minggu |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 20000 pcs/Bulan |
|
Informasi Detail |
|||
| Bahan: | Wafer silika yang menyatu | Merek: | JGS1, JGS2, BF33, SK1300 |
|---|---|---|---|
| diameter: | 76.2mm, 100mm, 150mm, 200mm | ketebalan: | 0.25mm, 0.35mm, 0.5mm |
| Penularan: | Spektrum Inframerah dan Ultraviolet | Jangkauan: | 200 nm – 3 m |
| Permukaan Selesai: | SSP, DSP, DSL | Aplikasi: | Semikonduktor, MEMS |
| Menyoroti: | Semikonduktor Fused Silica Wafer,Semikonduktor Wafer UV Litografi,Fused Silica Wafer CTE Rendah |
||
Deskripsi Produk
Semikonduktor menggunakan Wafer Silika Fused dengan CTE Rendah untukLitografi UV
Wafer darikuarsa kelas semikonduktor (amorf)digunakan dalam pemrosesan semikonduktor, aplikasi surya dan industri serta untuk pelapis film tipis.Fitur utama adalah kemurnian kimia yang tinggi menjadikannya bahan yang kompatibel dengan CMOS yang dikombinasikan dengan sifat mekanik dan optik yang sangat baik.
Kuarsa kelas semikonduktor memiliki CTE rendah serta kandungan OH rendah yang memungkinkan pemrosesan suhu tinggi dan transmisi yang baik dalam IR dan UV.Bahan ini adalah kedudukan tertinggi dalam hal wafer kuarsa berkualitas tinggi dengan harga yang wajar.
|
Parameter |
JGS1 |
JGS2 |
JGS3 |
|||||
|
Ukuran maksimum |
<Φ200mm |
<Φ300mm |
<Φ200mm |
|||||
|
Rentang Transmisi (Rasio transmisi sedang) |
0,17~2,10um (Tavg>90%) |
0,26~2,10um (Tavg>85%) |
0,185~3,50um (Tavg>85%) |
|||||
|
OH- Konten |
1200 ppm |
150 ppm |
5 ppm |
|||||
|
Fluoresensi (misalnya 254nm) |
Hampir Gratis |
vb kuat |
VB yang kuat |
|||||
|
Konten Kotoran |
5 ppm |
20-40 ppm |
40-50 ppm |
|||||
|
Konstanta Birefringence |
2-4 nm/cm |
4-6 nm/cm |
4-10 nm/cm |
|||||
|
Metode peleburan |
CVD sintetis |
Peleburan oksi-hidrogen |
Peleburan listrik |
|||||
|
Aplikasi |
Substrat laser: Jendela, lensa, prisma, cermin... |
Semikonduktor dan jendela suhu tinggi |
IR & UV |
|||||
FAQ:
- Q: Apa produk yang terutama Anda kerjakan?
SEBUAH:Kami melihat diri kami sebagai spesialis wafer piezo.Kami adalah yang pertama bekerja dengan Single Crystal Quartz di China sekitar 30 tahun yang lalu.Kemudian secara bertahap kami melangkah di bidang LiNbO3, LiTaO3, Kaca kuarsa, LGS, CTGS dll. Terutama, jika Anda mencari pemasok kuarsa piezo, kami adalah pilihan utama!Kami mengalihdayakan jutaan blanko kuarsa setiap tahun karena kami menguasai pemotongan AT, SC, dan IT dengan presisi sudut yang superior.
- T: Dapatkah Anda menerima kustomisasi produk?
SEBUAH:Ya, tentu saja.Kami dapat membuat sesuai permintaan Anda.Selain itu, kami sangat berpengalaman dengan wafer piezo sehingga kami dapat memberikan saran yang relevan jika Anda tidak 100% yakin dengan pilihan Anda.Selain itu, kami memiliki beberapa wafer standar dalam stok, silakan hubungi kami.
- Q: Bisakah Anda mengirimkan barang melalui agen kurir kami?
SEBUAH:Ya, kami sarankan Anda menggunakan agen kurir yang paling Anda kenal (DHL, FedEX, UPS, dll.).Kami dapat mengirimkan melalui akun Anda.Dan, tentu saja, kami akan mengemas produk dengan aman dalam ukuran yang dapat diterima untuk membantu Anda menghemat biaya pengiriman.Jika Anda membutuhkan kami untuk mengurus pengiriman, itu juga tidak masalah.Kami juga memiliki diskon yang baik dengan perusahaan kurir internasional.
- Q: Bagaimana Anda bisa menjamin kami mendapatkan apa yang kami inginkan dengan aman?
SEBUAH:Produk wafer rapuh dan terkadang mahal.Hal terakhir, sebagai produsen, kami ingin melihat produk yang kami buat rusak selama pengiriman.Sebagai hasilnya, kami akan mengemas wafer secara memadai dan memasukkannya ke dalam karton yang tepat yang diisi dengan spons penyangga.Namun, terkadang kecelakaan tidak bisa dihindari.Jadi, silakan ikuti“Cek penerimaan”langkah-langkah yang ditunjukkan pada gambar di bawah ini.Jika hal yang tidak diinginkan terjadi, kami akan memberikan pengisian atau pengembalian dana jika Anda mengikuti langkah-langkah pengecekan.
- Q: Bisakah kami mengunjungi pabrik Anda?
SEBUAH:Tentu.Inspeksi pabrik penting untuk pembelian dalam jumlah besar dan kerjasama jangka panjang.Diskusi tatap muka adalah hal yang paling kami yakini.Selama beberapa tahun terakhir, nama-nama besar di seluruh dunia telah menyaksikan kemajuan kami dalam pembangunan pabrik.Hari-hari ini, karena pandemi Covid-19, kami juga memiliki pengalaman konferensi video dengan pembeli global.
Cek Penerimaan
- Produknya rapuh.Kami telah mengemasnya secara memadai dan memberi label rapuh.Kami mengirimkan melalui perusahaan ekspres domestik dan internasional yang sangat baik untuk memastikan kualitas transportasi.
- Setelah menerima barang, harap tangani dengan hati-hati dan periksa apakah karton luar dalam kondisi baik.Buka karton luar dengan hati-hati dan periksa apakah kotak pengepakan sejajar.Ambil gambar sebelum Anda membawanya keluar.
saya
- Silakan buka paket vakum di ruang bersih saat produk akan diterapkan.
- Jika produk ditemukan rusak selama kurir, harap segera mengambil gambar atau merekam video.JANGAN keluarkan produk yang rusak dari kotak kemasan!Hubungi kami segera dan kami akan menyelesaikan masalah dengan baik.
