Piezoelektrik Langasite Wafer LGS Crystal Untuk Filter Resonator Dan Osilator
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | BonTek |
| Sertifikasi: | ISO:9001, ISO:14001 |
| Nomor model: | Wafer Langasite |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 5 buah |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Paket Kaset / Jar, disegel vakum |
| Waktu pengiriman: | 1-4 minggu |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 5000 pcs/bulan |
|
Informasi Detail |
|||
| Bahan: | Wafer Langasite | Faktor Kopling Elektromekanis: | 15.8 |
|---|---|---|---|
| Jarak Frekuensi f, %: | 0,90 | Potong 1: | 138.5° |
| Potong 2: | 26.7° | Dia. dia. / Size / Ukuran: | 100mm ± 0.25mm |
| ketebalan: | 0,5mm ± 0,03mm | TFC, ×10-6/â: | 1.6 |
| Menyoroti: | Wafer Langasite Piezoelektrik,Kristal LGS 100mm,Wafer Langasite 0 |
||
Deskripsi Produk
Piezoelektrik Langasite Wafer LGS Crystal Designesd Untuk Filter Resonator Dan Osilator

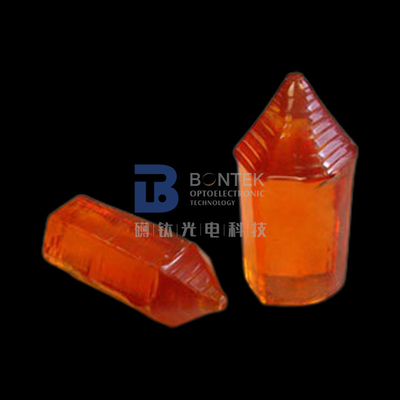

LGS Crystal adalah kristal multifungsi.Interaksi antara efek elektro-optik dan rotasi optik dalam kristal fungsional telah dipertimbangkan dan dipelajari, dan dapat digunakan sebagai kristal elektro-optik.
Aplikasi kristal langasit yang paling menjanjikan adalah substrat piezoelektrik untuk filter yang beroperasi baik pada gelombang curah (BAW) dan gelombang permukaan (SAW).Sifat dasar piezoelektrik dari berbagai kristal yang beroperasi pada gelombang curah direpresentasikan dan dibandingkan pada Tabel di bawah.
Kristal langasit termasuk bahan piezoelektrik dengan nilai koefisien kopling elektromekanis, yaitu, perantara antara koefisien kristal kuarsa ini dan litium tantalit. Aplikasi kristal Langasite memungkinkan untuk mewujudkan filter dengan pita lintasan relatif dari 0,3 hingga 0,85% dan juga merancang resonator dengan jarak resonansi 0,8% untuk jenis baru osilator yang dikontrol frekuensi.
|
Produk |
Standar, mm (dalam) |
|
LGS Wafer
|
Memotong: Untuk SAW: (yxlt)48.5Hai/26,3Haidan (yxlt)50,1Hai//25.5Hai(LGS) Untuk BAW: 1,5HaiY dan 3HaiY (LGS dan LGT) Diameter: 76.2 (3.0). Ketebalan: 0,5 (0,02) Selesai: Sisi depan dipoles.Bagian belakang tersusun Paralelisme: 5µm Ukuran lain tercermin dalam spesifikasi pelanggan |
|
Plat/Blok LGS
|
Memotong: Untuk SAW: (yxlt)48.5Hai/26,3Haidan (yxlt)50,1Hai//25.5Hai Untuk BAW: 1,5HaiY dan 3HaiY (LGS dan LGT) L: 10 ~ 40 (0,4 ~ 1,6);W: 10 ~ 50 (0,4 ~ 2.0); T: 0,25 ~ 1,0 (0,01 ~ 0,04) Selesai: Sisi depan dipoles.Paralelisme: 5 m Ukuran lain tercermin dalam spesifikasi pelanggan |
|
Cincin LGS/LGT
|
Potong: X ID: 1,5 ~ 10,0 (0,06 ~ 0,4) OD: 5.0 ~ 20 (0.2 ~ 0.8). T: 0,2 ~ 1,0 (0,008 ~ 0,04) Selesai: Dilapisi/dipoles. Paralelisme: 5 m.Penyemprotan elektroda: Cr-Au Ukuran lain tercermin dalam spesifikasi pelanggan |
|
kristal |
Faktor Kopling Elektromekanis K, %(BAW) | Jarak Frekuensi f, % | Q-Faktor Q, ×103 | Koefisien Frekuensi Suhu TFC, ×10-6/sebuah |
|
Kuarsa SiO2 |
7.0 | 0,25 | 100 | 0,5 |
|
Langasit La3ga5SiO14 |
15.8 | 0,90 | 50 | 1.6 |
|
Litium tetraborat Li2B4HAI7 |
24.0 | 4.00 | 10 | 6.0 |
|
Lithium tantalate LiTaO3 |
47.0 | 7,00 | 2 | 4.0 |
FAQ:
- Q: Apa produk yang terutama Anda kerjakan?
SEBUAH:Kami melihat diri kami sebagai spesialis wafer piezo.Kami adalah yang pertama bekerja dengan Single Crystal Quartz di China sekitar 30 tahun yang lalu.Kemudian secara bertahap kami melangkah di bidang LiNbO3, LiTaO3, Kaca kuarsa, LGS, CTGS dll. Terutama, jika Anda mencari pemasok kuarsa piezo, kami adalah pilihan utama!Kami mengalihdayakan jutaan blanko kuarsa setiap tahun karena kami menguasai pemotongan AT, SC, dan IT dengan presisi sudut yang superior.
- T: Dapatkah Anda menerima kustomisasi produk?
SEBUAH:Ya, tentu saja.Kami dapat membuat sesuai permintaan Anda.Selain itu, kami sangat berpengalaman dengan wafer piezo sehingga kami dapat memberikan saran yang relevan jika Anda tidak 100% yakin dengan pilihan Anda.Selain itu, kami memiliki beberapa wafer standar dalam stok, silakan hubungi kami.
- Q: Bisakah Anda mengirimkan barang melalui agen kurir kami?
SEBUAH:Ya, kami sarankan Anda menggunakan agen kurir yang paling Anda kenal (DHL, FedEX, UPS, dll.).Kami dapat mengirimkan melalui akun Anda.Dan, tentu saja, kami akan mengemas produk dengan aman dalam ukuran yang dapat diterima untuk membantu Anda menghemat biaya pengiriman.Jika Anda membutuhkan kami untuk mengurus pengiriman, itu juga tidak masalah.Kami juga memiliki diskon yang baik dengan perusahaan kurir internasional.
- Q: Bagaimana Anda bisa menjamin kami mendapatkan apa yang kami inginkan dengan aman?
SEBUAH:Produk wafer rapuh dan terkadang mahal.Hal terakhir, sebagai produsen, kami ingin melihat produk yang kami buat rusak selama pengiriman.Sebagai hasilnya, kami akan mengemas wafer secara memadai dan memasukkannya ke dalam karton yang tepat yang diisi dengan spons penyangga.Namun, terkadang kecelakaan tidak bisa dihindari.Jadi, silakan ikuti“Cek penerimaan”langkah-langkah yang ditunjukkan pada gambar di bawah ini.Jika hal yang tidak diinginkan terjadi, kami akan memberikan pengisian atau pengembalian dana jika Anda mengikuti langkah-langkah pengecekan.
Cek Penerimaan
- Produknya rapuh.Kami telah mengemasnya secara memadai dan memberi label rapuh.Kami mengirimkan melalui perusahaan ekspres domestik dan internasional yang sangat baik untuk memastikan kualitas transportasi.
- Setelah menerima barang, harap tangani dengan hati-hati dan periksa apakah karton luar dalam kondisi baik.Buka karton luar dengan hati-hati dan periksa apakah kotak pengepakan sejajar.Ambil gambar sebelum Anda membawanya keluar.
saya
- Silakan buka paket vakum di ruang bersih saat produk akan diterapkan.
- Jika produk ditemukan rusak selama kurir, harap segera mengambil gambar atau merekam video.JANGAN keluarkan produk yang rusak dari kotak kemasan!Hubungi kami segera dan kami akan menyelesaikan masalah dengan baik.
