Suhu Tinggi Gunakan Wafer Langasite Untuk Aplikasi Piezoelektrik SAW BAW
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | BonTek |
| Sertifikasi: | ISO:9001, ISO:14001 |
| Nomor model: | Wafer Langasite |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 5 buah |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Kemasan rincian: | Paket Kaset / Jar, disegel vakum |
| Waktu pengiriman: | 1-4 minggu |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 5000 pcs/bulan |
|
Informasi Detail |
|||
| Produk: | Wafer Langasite | metode pertumbuhan: | Czochralski |
|---|---|---|---|
| kekerasan: | 6.6 Mohs | Resistivitas: | 4.0×1012Ω/cm-1 |
| Ekspansi termal (x10-6/ oC): | 11: 5.10 33: 3.61 | Kecepatan akustik, SAW: | 2400 ( m/dtk ) |
| Konstanta frekuensi, BAW: | 1380 (kHz/mm) | Kopling piezoelektrik: | K2 (%) BAW: 2,21 SAW: 0,3 |
| Menyoroti: | Suhu Tinggi Gunakan Wafer Langasite,wafer Czochralski SAW,Wafer Langasite 6.6 Mohs |
||
Deskripsi Produk

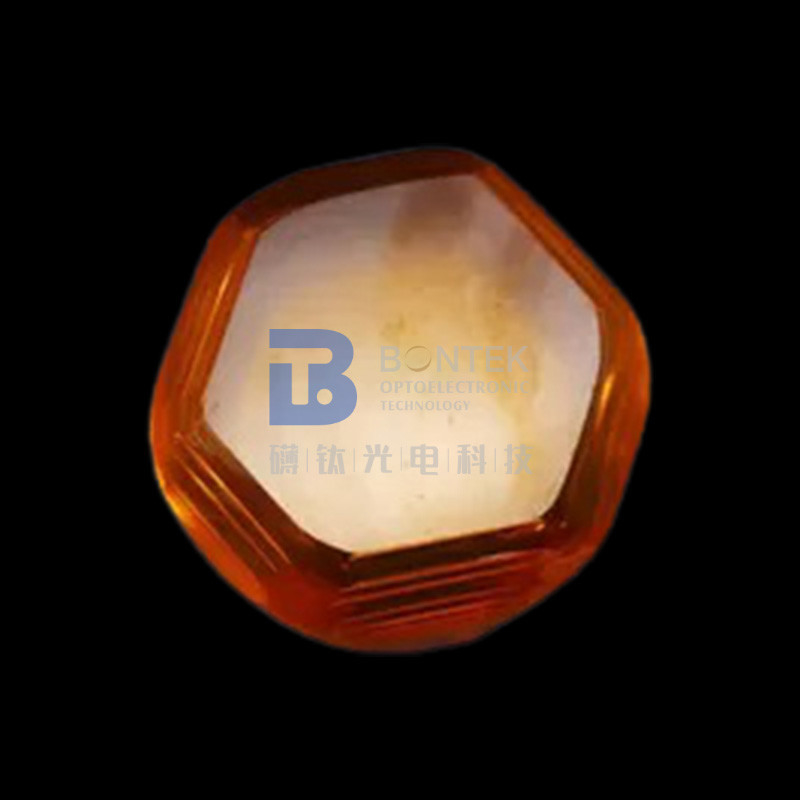

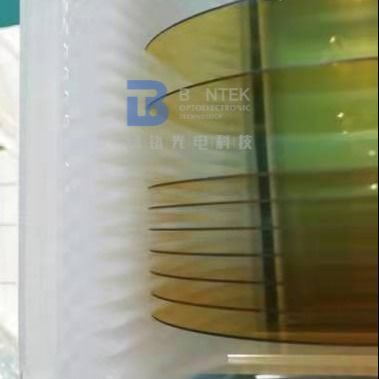

Wafer Langasite 3 inci yang Dipoles untuk Aplikasi Piezoelektrik SAW BAW
Wafer langasite adalah substrat yang dibuat dari langasit kristal tunggal yang cocok untuk digunakan dalam aplikasi gelombang akustik permukaan.Wafer semacam itu paling sering ditentukan sebagai diameter 3" dengan referensi datar. Orientasi wafer ditentukan pelanggan berdasarkan karakteristik kinerja komponen yang diinginkan. Permukaan berkualitas tinggi, kerusakan rendah disiapkan pada satu permukaan utama (menyebar) dengan pemolesan. Sisi belakang adalah biasanya dilapisi dengan hasil akhir yang lebih kasar untuk mengurangi mode getaran yang tidak diinginkan.
Penggunaan kristal LGS untuk desain filter gelombang akustik permukaan (SAW) sangat perspektif sehubungan dengan pesatnya pertumbuhan perkembangan telepon seluler.Filter LGS BAW memiliki daya saing yang tinggi dibandingkan dengan filter kristal kuarsa analog.
|
Struktur kristal |
sistem regional, golongan 33 a= 8.1783 c = 5.1014 |
|
Metode Pertumbuhan |
Czochralski |
|
Kekerasan |
6.6 Mohs |
|
Kepadatan |
5.754 g/cm3 |
|
Titik leleh |
1470 °C (titik transisi fase: N/A) |
|
Ekspansi termal (x10-6/ oC) |
11: 5.10 33: 3.61 |
|
Kecepatan akustik, SAW |
2400 ( m/dtk ) |
|
Konstanta frekuensi, BAW |
1380 (kHz/mm) |
|
Kopling piezoelektrik |
K2 (%) BAW: 2,21 SAW: 0,3 |
|
Inklusi |
N0 |
|
Wafer Langasite, YXIs /0/140/25 |
Toleransi |
|
|
Potong, A1 |
138.5° |
± 0,1° |
|
Potong, A2 |
26.7° |
± 0,1° |
|
Diameter D mm |
100mm |
±0,25mm |
|
Ketebalan Tmm |
0.50mm |
±0,03mm |
|
Referensi Datar F1, mm |
32.0mm |
± 2.50mm |
|
Sekunder Flat F2, mm |
11.0mm |
±2.00mm |
|
Permukaan |
||
|
Selesai Permukaan Depan |
Dipoles Ra < 0,7 nm |
|
|
Permukaan Belakang Selesai |
Terputar, 0,4 sore < Ra < 0,6μm |
|
|
Kebosanan |
< 10μm |
|
|
Cacat Permukaan Depan |
||
|
Goresan, retak, kontaminasi, lain-lain (lesung, lubang. kulit jeruk) |
Tidak ada cacat seperti itu dengan inspeksi visual |
|
|
Keripik |
|
|
|
Permukaan chip tepi |
Kedalaman radial < 0.5mm: |
|
|
Memiringkan |
Tepi Bulat |
|
FAQ:
- Q: Apa produk yang terutama Anda kerjakan?
SEBUAH:Kami melihat diri kami sebagai spesialis wafer piezo.Kami adalah yang pertama bekerja dengan Single Crystal Quartz di China sekitar 30 tahun yang lalu.Kemudian secara bertahap kami melangkah di bidang LiNbO3, LiTaO3, Kaca kuarsa, LGS, CTGS dll. Terutama, jika Anda mencari pemasok kuarsa piezo, kami adalah pilihan utama!Kami mengalihdayakan jutaan blanko kuarsa setiap tahun karena kami menguasai pemotongan AT, SC, dan IT dengan presisi sudut yang superior.
- T: Dapatkah Anda menerima kustomisasi produk?
SEBUAH:Ya, tentu saja.Kami dapat membuat sesuai permintaan Anda.Selain itu, kami sangat berpengalaman dengan wafer piezo sehingga kami dapat memberikan saran yang relevan jika Anda tidak 100% yakin dengan pilihan Anda.Selain itu, kami memiliki beberapa wafer standar dalam stok, silakan hubungi kami.
- Q: Bisakah Anda mengirimkan barang melalui agen kurir kami?
SEBUAH:Ya, kami sarankan Anda menggunakan agen kurir yang paling Anda kenal (DHL, FedEX, UPS, dll.).Kami dapat mengirimkan melalui akun Anda.Dan, tentu saja, kami akan mengemas produk dengan aman dalam ukuran yang dapat diterima untuk membantu Anda menghemat biaya pengiriman.Jika Anda membutuhkan kami untuk mengurus pengiriman, itu juga tidak masalah.Kami juga memiliki diskon yang baik dengan perusahaan kurir internasional.
- Q: Bagaimana Anda bisa menjamin kami mendapatkan apa yang kami inginkan dengan aman?
SEBUAH:Produk wafer rapuh dan terkadang mahal.Hal terakhir, sebagai produsen, kami ingin melihat produk yang kami buat rusak selama pengiriman.Sebagai hasilnya, kami akan mengemas wafer secara memadai dan memasukkannya ke dalam karton yang tepat yang diisi dengan spons penyangga.Namun, terkadang kecelakaan tidak bisa dihindari.Jadi, silakan ikuti“Cek penerimaan”langkah-langkah yang ditunjukkan pada gambar di bawah ini.Jika hal yang tidak diinginkan terjadi, kami akan memberikan pengisian atau pengembalian dana jika Anda mengikuti langkah-langkah pengecekan.
Cek Penerimaan
- Produknya rapuh.Kami telah mengemasnya secara memadai dan memberi label rapuh.Kami mengirimkan melalui perusahaan ekspres domestik dan internasional yang sangat baik untuk memastikan kualitas transportasi.
- Setelah menerima barang, harap tangani dengan hati-hati dan periksa apakah karton luar dalam kondisi baik.Buka karton luar dengan hati-hati dan periksa apakah kotak pengepakan sejajar.Ambil gambar sebelum Anda membawanya keluar.
saya
- Silakan buka paket vakum di ruang bersih saat produk akan diterapkan.
- Jika produk ditemukan rusak selama kurir, harap segera mengambil gambar atau merekam video.JANGAN keluarkan produk yang rusak dari kotak kemasan!Hubungi kami segera dan kami akan menyelesaikan masalah dengan baik.
