• 6 Inch Dan 8 Inch Borofloat 33 Wafer Untuk Elektronik Optik Dan Semikonduktor
6 Inch Dan 8 Inch Borofloat 33 Wafer Untuk Elektronik Optik Dan Semikonduktor

6 Inch Dan 8 Inch Borofloat 33 Wafer Untuk Elektronik Optik Dan Semikonduktor

Detail produk:

Tempat asal: Cina
Nama merek: BonTek
Sertifikasi: ISO:9001, ISO:14001
Nomor model: Silika Fusi, Kuarsa Fusi

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 5 BUAH
Harga: Dapat dinegosiasikan

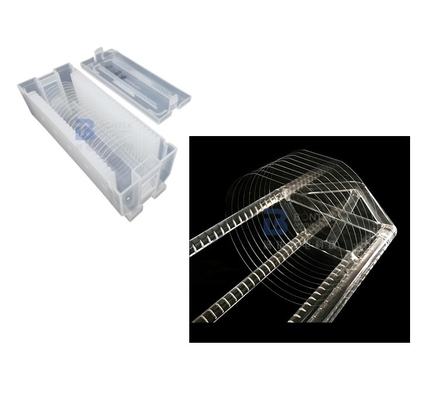

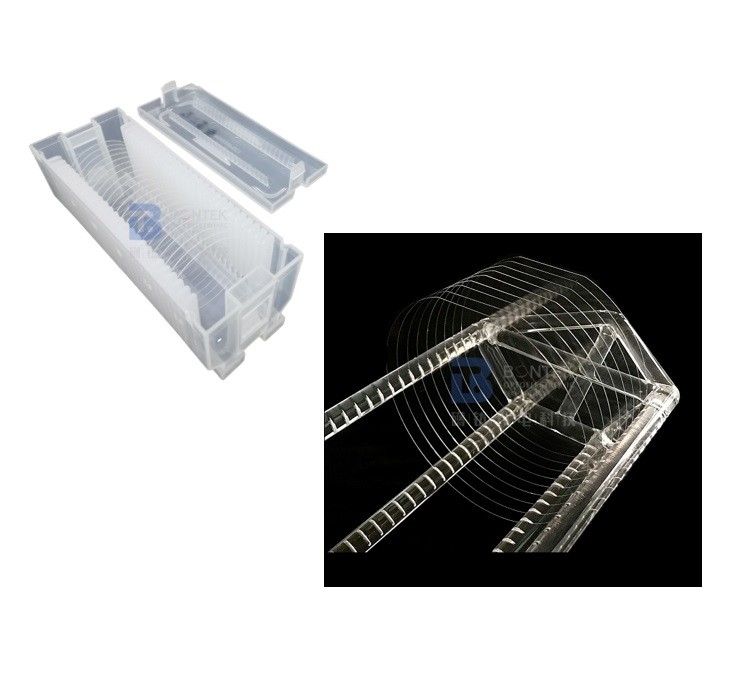

Kemasan rincian: Paket Kaset/ Jar, disegel vakum
Waktu pengiriman: 1-4 minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 20000 buah/Bulan
Harga terbaik Kontak

Informasi Detail

Bahan: Wafer Silika yang menyatu Merek: Schott Brorofloat 33
Diameter: 76.2mm, 100mm, 150mm Ketebalan: 0,35mm, 0,5mm, 0,675mm
Pintu: Tanah Bundar Permukaan akhir: Poles Sisi Ganda
Indeks bias: 1,4585 (pada 587,6 nm) Aplikasi: Semikonduktor, MEMS
Menyoroti:

6 Inch Borofloat 33

,

Semikonduktor Borofloat 33 Wafer

,

Optik Elektronik Fused Silica Wafer

Deskripsi Produk

6 Inci Dan 8 Inci Borofloat 33 Wafer Untuk Elektronika Optik Dan Semikonduktor





Borofloat 33 Fitur

Schott Borofloat 33 adalah kaca datar yang menetapkan standar baru dalam kejelasan optik, stabilitas dimensi, dan ketahanan panas.

Borofloat 33 adalah jenis kaca borosilikat yang unik, yang terkenal karena kepadatan dan keseragaman yang luar biasa.Koefisien ekspansi termalnya yang tinggi memastikan stabilitas bahkan di bawah perubahan suhu yang ekstrim, sementara konduktivitas termalnya yang rendah membuatnya menjadi bahan yang ideal untuk aplikasi bertenaga tinggi.

Dengan sifat optiknya yang unggul, Borofloat 33 menawarkan kejelasan dan transmisi yang luar biasa, membuatnya sempurna untuk berbagai aplikasi optik.memberikan kinerja yang dapat diandalkan dan hasil yang konsisten.

Borofloat 33 kami diproduksi menggunakan teknik manufaktur canggih, memastikan kualitas dan presisi tertinggi.memenuhi spesifikasi yang paling menuntut untuk optik presisi.

Ambil aplikasi Anda ke tingkat berikutnya dengan Borofloat 33. Hubungi kami hari ini untuk mempelajari lebih lanjut tentang bagaimana kaca datar kami dapat mengubah proyek Anda.





Borofloat 33 Parameter

Parameter Deskripsi
Bahan Borofloat 33
Komposisi Kaca borosilikat
Koefisien Ekspansi Termal 3.25 x 10- 6K-1
Kepadatan 2.23 g/cm3
Indeks Refraksi 1.474 (pada 589 nm)
Jangkauan suhu operasi -200°C sampai 450°C
Transmisi Transparansi yang sangat baik dalam rentang spektrum inframerah terlihat dan dekat
Resistensi Kimia Tahan terhadap asam, alkali, dan banyak zat organik
Permukaan datar Biasanya dalam λ/4 (pada 633 nm) di seluruh permukaan wafer
Ukuran Wafer Tersedia dalam berbagai diameter: 2", 3", 4", 6", 8", dan lebih besar
Ketebalan Wafer Biasanya berkisar dari beberapa mikrometer hingga beberapa milimeter
Kualitas Permukaan Biasanya ditentukan sesuai dengan standar industri (misalnya, SEMI, MIL)
Aplikasi Perangkat MEMS, sensor, layar, komponen optik, ikatan wafer



Borofloat 33 Spesifikasi Wafer

Spesifikasi

3 ¢

4

5"

6"

8"

Diameter

76.2mm

100 mm

125 mm

150 mm

200 mm

Tol ((±)

< 0,1 ~ 0,25 mm

Ketebalan

> 0,10 mm

> 0,10 mm

> 0,30 mm

> 0,30 mm

> 0,30 mm

Flat Utama

22 mm

32.5mm

42.5mm

57.5mm

Cangkang

Cangkang

TTV

< 8um

<10um

<15um

< 20um

< 30um

Bersujudlah

±20um

± 25um

±40um

±40um

± 60um

Warp

< 30um

< 40um

< 50um

< 50um

< 60um

PLTV ((<0,5um)

≥ 95% ((5mm*5mm)

Transmittansi

Opsi UV, Optical, IR atau Custom

Pengelompokan tepi

Sesuai dengan SEMI M1.2 Standard/refer to IEC62276

Jenis permukaan

Satu sisi dipoles / Dua sisi dipoles

Sisi yang dipoles Ra

< 1,0nm atau spesifik sesuai permintaan

Kriteria Sisi Belakang

Umum adalah 0,2-0,5μm atau sesuai kebutuhan

Penampilan

Kontaminasi

Tidak ada

Partikel>0,3μm

<= 30

Tanda gergaji, garis

Tidak ada

Goresan

Tidak ada

Retakan, bekas gergaji, noda

Tidak ada







6 Inch Dan 8 Inch Borofloat 33 Wafer Untuk Elektronik Optik Dan Semikonduktor 06 Inch Dan 8 Inch Borofloat 33 Wafer Untuk Elektronik Optik Dan Semikonduktor 16 Inch Dan 8 Inch Borofloat 33 Wafer Untuk Elektronik Optik Dan Semikonduktor 2




6 Inch Dan 8 Inch Borofloat 33 Wafer Untuk Elektronik Optik Dan Semikonduktor 3





6 Inch Dan 8 Inch Borofloat 33 Wafer Untuk Elektronik Optik Dan Semikonduktor 4

Pertanyaan Umum:



  1. P: Apa produk yang Anda terutama bekerja pada?

A:Kami melihat diri kami sebagai spesialis wafer piezo. kami adalah yang pertama bekerja dengan Single Crystal Quartz di Cina sekitar 30 tahun yang lalu. kemudian secara bertahap kami melangkah ke bidang LiNbO3, LiTaO3,Kaca Kuarsa, LGS, CTGS dll. Terutama, jika Anda mencari pemasok piezo kuarsa, kami adalah pilihan utama! Kami mengekspor jutaan blank kuarsa setiap tahun karena kami menguasai AT,Potongan SC dan IT dengan presisi sudut yang unggul.



  1. T: Bisakah Anda menerima kustomisasi produk?

A:Ya, tentu saja. kami dapat memproduksi sesuai permintaan Anda. selain itu, kami sangat berpengalaman dengan wafer piezo sehingga kami dapat memberikan saran yang relevan jika Anda tidak 100% yakin tentang pilihan Anda.Selain itu, kami memiliki beberapa wafer standar di stok, silakan periksa dengan kami.



  1. P: Bisakah Anda mengirimkan barang melalui agen kurir kami?

A:Ya, kami sarankan Anda pergi dengan agen kurir yang paling akrab dengan Anda (DHL, FedEX, UPS dll).kami akan mengemas produk dengan aman dalam ukuran yang dapat diterima untuk membantu Anda menghemat biaya pengirimanJika Anda membutuhkan kami untuk mengurus barang, itu juga bukan masalah. Kami juga memiliki diskon yang baik dengan perusahaan kurir internasional.



  1. P: Bagaimana kau bisa menjamin kita mendapatkan apa yang kita inginkan dengan aman?

A:produk wafer rapuh dan terkadang mahal hal terakhir, sebagai produsen, kita ingin melihat adalah produk yang kita buat rusak selama kurir.kami akan mengemas wafer dengan baik dan menaruhnya dalam karton yang tepat yang diisi dengan spons bufferNamun, kecelakaan terkadang tak terelakkan.¢ Pemeriksaan penerimaan ¢langkah-langkah yang ditunjukkan dalam gambar di bawah ini. jika hal yang tidak diinginkan terjadi, kami akan memberikan pengisian ulang atau pengembalian dana jika Anda mengikuti langkah-langkah pemeriksaan.



  1. P: Bisakah kita mengunjungi pabrikmu?

A:Tentu saja, inspeksi pabrik penting untuk pembelian dalam jumlah besar dan kerjasama jangka panjang.nama-nama besar di seluruh dunia telah menyaksikan kemajuan kami dalam membangun pabrikHari-hari ini, karena pandemi Covid-19, kami juga memiliki pengalaman konferensi video dengan pembeli global.





Pemeriksaan Penerimaan

  • Produk ini rapuh. Kami telah mengemasnya dengan baik dan menandainya rapuh. Kami mengirimkan melalui perusahaan ekspres domestik dan internasional yang sangat baik untuk memastikan kualitas transportasi.
  • Setelah menerima barang, silakan tangani dengan hati-hati dan periksa apakah karton luar dalam kondisi baik. Buka karton luar dengan hati-hati dan periksa apakah kotak kemasan sejajar.Ambil foto sebelum Anda mengambil mereka keluar.
  • Tolong buka kemasan vakum di ruangan bersih ketika produk akan diterapkan.
  • Jika produk ditemukan rusak selama kurir, tolong ambil foto atau merekam video segera.Hubungi kami segera dan kami akan menyelesaikan masalah dengan baik.
