Semiconductor JGS2 Fused Quartz Wafer Dengan Sifat Optik Dan Termal Yang Sangat Baik

Semiconductor JGS2 Fused Quartz Wafer Dengan Sifat Optik Dan Termal Yang Sangat Baik

Detail produk:

Tempat asal: Cina
Nama merek: BonTek
Sertifikasi: ISO:9001, ISO:14001
Nomor model: Silika Fusi, Kuarsa Fusi

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 5 BUAH
Harga: Dapat dinegosiasikan
Kemasan rincian: Paket Kaset/ Jar, disegel vakum
Waktu pengiriman: 1-4 minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 20000 buah/Bulan
Harga terbaik Kontak

Informasi Detail

bahan: Wafer Kuarsa Fusi Merek: JGS1, JGS2, JGS3, C7980, SK1300
Diameter: 76.2mm, 100mm, 150mm, 200mm Ketebalan: 0,25mm, 0,35mm, 0,5mm
Penularan: Spektrum Inframerah dan Ultraviolet Kepadatan: 2,203 g/cm3
Permukaan akhir: Poles Sisi Ganda Aplikasi: Semikonduktor, MEMS
Menyoroti:

Wafer Kuarsa Fused Semikonduktor

,

Wafer Kuarsa Fused JGS2

,

Wafer Silika Fused 0

Deskripsi Produk

Semikonduktor Menggunakan Fused Quartz JGS2 Dengan Sifat Optik Dan Termal Yang Sangat Baik





Fused quartz JGS2 adalah jenis kaca kuarsa sintetik dengan kemurnian tinggi yang menawarkan sifat optik dan termal yang sangat baik.Ini banyak digunakan dalam berbagai aplikasi, termasuk optik, laser, semikonduktor, dan instrumen ilmiah.



Fitur dariKuarsa FusiJGS2

  • Kemurnian tinggi: JGS2 terbuat dari kuarsa sintetis dengan kemurnian tinggi, memastikan transmisi optik yang sangat baik dan kotoran minimal.
  • Transparansi: Ini menunjukkan transparansi yang luar biasa dalam rentang ultraviolet (UV) hingga inframerah (IR), sehingga cocok untuk berbagai aplikasi optik.
  • Ketahanan kimia: JGS2 sangat tahan terhadap sebagian besar asam, alkali, dan pelarut organik, memungkinkannya tahan terhadap lingkungan kimia yang keras.
  • Stabilitas termal: Ini memiliki koefisien ekspansi termal yang rendah, memberikan stabilitas termal yang sangat baik dan ketahanan terhadap kejutan termal.
  • Kualitas permukaan: JGS2 dapat dipoles untuk mencapai permukaan berkualitas tinggi dengan cacat minimal dan kinerja optik yang sangat baik.

Berikut adalah tabel Excel yang menjelaskan spesifikasi JGS2 kuarsa leburan:

Parameter Keterangan
Bahan Fusi Kuarsa JGS2
Komposisi SiO<sub>2</sub> (Silikon Dioksida)
Penularan Transparansi yang sangat baik dalam rentang ultraviolet (UV) hingga inframerah (IR).
Indeks bias 1,4585 (pada 587,6 nm)
Kepadatan 2,203 g/cm<sup>3</sup>
Koefisien Ekspansi Termal 5,5 x 10<sup>-7</sup> K<sup>-1</sup>
Rentang Suhu Operasi Hingga 1.200°C
Ketahanan Kimia Tahan terhadap sebagian besar asam, alkali, dan pelarut organik
Permukaan Selesai Satu atau dua sisi dipoles
Kualitas Permukaan Biasanya ditentukan sesuai standar industri (misalnya, MIL-O-13830)
Toleransi Dimensi Dapat disesuaikan sesuai kebutuhan pelanggan
Ukuran Wafer Tersedia dalam berbagai diameter: 2", 3", 4", 6", 8", dan lebih besar
Ketebalan Wafer Biasanya berkisar dari beberapa milimeter hingga beberapa milimeter
Aplikasi Optik, laser, semikonduktor, instrumen ilmiah, dll.

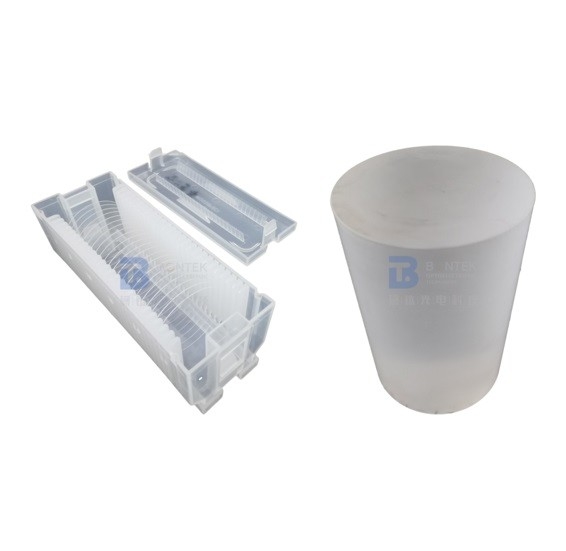

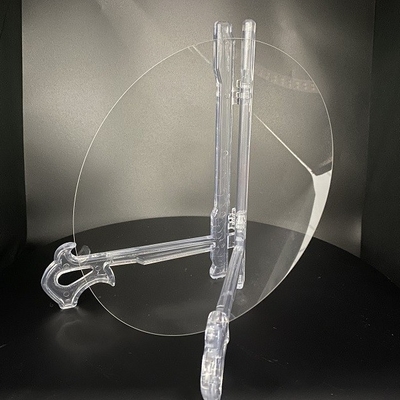

Semiconductor JGS2 Fused Quartz Wafer Dengan Sifat Optik Dan Termal Yang Sangat Baik 0Semiconductor JGS2 Fused Quartz Wafer Dengan Sifat Optik Dan Termal Yang Sangat Baik 1Semiconductor JGS2 Fused Quartz Wafer Dengan Sifat Optik Dan Termal Yang Sangat Baik 2





Spesifikasi Fabrikasi Kuarsa Fusi

Parameter

JGS1

JGS2

JGS3

Ukuran maksimum

<Φ200mm

<Φ300mm

<Φ200mm

Jangkauan Transmisi (Rasio transmisi sedang)

0,17~2,10um (Tavg>90%)

0,26~2,10um (Tavg>85%)

0,185~3,50um (Tavg>85%)

OH- Konten

1200 ppm

150 ppm

5 ppm

Fluoresensi

(misal 254nm)

Hampir Gratis

vb kuat

VB yang kuat

Konten Pengotor

5 ppm

20-40 ppm

40-50 ppm

Konstanta Bifringensi

2-4 nm/cm2

4-6 nm/cm2

4-10 nm/cm2

Metode Peleburan

CVD sintetik

Peleburan oksi-hidrogen

Peleburan listrik

Aplikasi

Substrat laser: Jendela, lensa, prisma, cermin...

Semikonduktor dan jendela suhu tinggi

IR & UV
substrat





Semiconductor JGS2 Fused Quartz Wafer Dengan Sifat Optik Dan Termal Yang Sangat Baik 3



Semiconductor JGS2 Fused Quartz Wafer Dengan Sifat Optik Dan Termal Yang Sangat Baik 4

FAQ:



  1. Q: Produk apa yang paling sering Anda kerjakan?

A:Kami melihat diri kami sebagai spesialis wafer piezo.Kami adalah yang pertama bekerja dengan Single Crystal Quartz di China sekitar 30 tahun yang lalu.Kemudian secara bertahap kami melangkah di bidang LiNbO3, LiTaO3, Kaca kuarsa, LGS, CTGS dll. Terutama, jika Anda mencari pemasok kuarsa piezo, kami adalah pilihan utama!Kami mengekspor jutaan blank kuarsa setiap tahun karena kami menguasai pemotongan AT, SC, dan IT dengan presisi sudut yang unggul.



  1. T: Dapatkah Anda menerima kustomisasi produk?

A:Ya, tentu saja.Kami dapat membuat sesuai permintaan Anda.Selain itu, kami sangat berpengalaman dengan wafer piezo sehingga kami dapat memberikan saran yang relevan jika Anda tidak 100% yakin dengan pilihan Anda.Selain itu, kami memiliki stok wafer standar, silakan hubungi kami.



  1. Q: Bisakah Anda mengirimkan barang melalui agen kurir kami?

A:Ya, kami sarankan Anda menggunakan agen kurir yang paling Anda kenal (DHL, FedEX, UPS, dll.).Kami dapat mengirimkan melalui akun Anda.Dan, tentu saja, kami akan mengemas produk dengan aman dalam ukuran yang dapat diterima untuk membantu Anda menghemat biaya pengiriman.Jika Anda membutuhkan kami untuk mengurus pengirimannya, itu juga bukan masalah.Kami juga memiliki diskon yang bagus dengan perusahaan kurir internasional.



  1. Q: Bagaimana Anda bisa menjamin kami mendapatkan apa yang kami inginkan dengan aman?

A:Produk wafer rapuh dan terkadang mahal.Terakhir, sebagai produsen, kami ingin melihat produk yang kami buat rusak selama kurir.Sebagai hasilnya, kami akan mengemas wafer secara memadai dan memasukkannya ke dalam karton yang tepat berisi spons penyangga.Namun, kecelakaan terkadang tidak bisa dihindari.Jadi, silakan ikuti“Cek penerimaan”langkah-langkah yang ditunjukkan pada gambar di bawah ini.Jika hal yang tidak diinginkan terjadi, kami akan memberikan pengisian ulang atau pengembalian uang jika Anda mengikuti langkah-langkah pengecekan.



  1. Q: Bisakah kami mengunjungi pabrik Anda?

A:Tentu.Inspeksi pabrik penting untuk pembelian dalam jumlah besar dan kerja sama jangka panjang.Diskusi tatap muka adalah hal yang paling kami yakini.Selama beberapa tahun terakhir, nama-nama besar di seluruh dunia telah menyaksikan kemajuan kami dalam pembangunan pabrik.Belakangan ini, karena pandemi Covid-19, kami juga memiliki pengalaman konferensi video dengan pembeli global.





Cek Penerimaan

  • Produk ini rapuh.Kami telah mengemasnya dengan baik dan memberi label rapuh.Kami mengirimkan melalui perusahaan ekspres domestik dan internasional yang sangat baik untuk memastikan kualitas transportasi.
  • Setelah menerima barang, harap tangani dengan hati-hati dan periksa apakah karton luar dalam kondisi baik.Buka karton luar dengan hati-hati dan periksa apakah kotak kemasan sudah sejajar.Ambil gambar sebelum Anda mengeluarkannya.
  • Harap buka paket vakum di ruangan yang bersih saat produk akan diaplikasikan.
  • Jika produk ditemukan rusak selama kurir, harap segera ambil gambar atau rekam video.JANGAN keluarkan produk yang rusak dari kotak kemasan!Hubungi kami segera dan kami akan menyelesaikan masalah dengan baik.
