• Fd Silikon Kejernihan Tinggi HPFS Substrat Kaca 2 hingga 12 Inci Dengan Flat Primary
Fd Silikon Kejernihan Tinggi HPFS Substrat Kaca 2 hingga 12 Inci Dengan Flat Primary

Fd Silikon Kejernihan Tinggi HPFS Substrat Kaca 2 hingga 12 Inci Dengan Flat Primary

Detail produk:

Place of Origin: China
Nama merek: BonTek
Sertifikasi: ISO:9001
Model Number: Glass substrates

Syarat-syarat pembayaran & pengiriman:

Minimum Order Quantity: 5 pcs
Packaging Details: Cassette, Jar
Delivery Time: 2 weeks
Payment Terms: TT/in advance
Supply Ability: 100000/month
Harga terbaik Kontak

Informasi Detail

Corning Model: C7980, C7979, Eagle XG, Gorila Merek: Corning, Schott, OHARA, FLH, Kaca Cina
Kepadatan: 2.20g/cm3 Melengkung: < 35um
OH Konten: <5ppm, <10ppm, <100ppm Ketebalan: 0,1-10MM
busur: <30um Diameter: 2-12 inci
Menyoroti:

Wafer Silikon Berkualitas Tinggi

,

HPFS Substrat Kaca wafer kuarsa cair

,

Wafer kuarsa yang dilelehkan dengan dasar datar

Deskripsi Produk

Deskripsi produk:

Fused Silica Wafer adalah jenis Calcium Silicate Board, juga dikenal sebagai Glass Wafer.Hal ini sangat dipoles dengan paralelisme yang sangat baik dari 3 Arc Sec dan tegak lurus dari 5 Arc SecIni memiliki sifat optik yang besar dengan rentang transmisi 0,17 ~ 2,1 um, 0,26 ~ 2,1 um, .0185 ~ 3.5um dan refleksi kurang dari 0,25%. Selain itu, flat kedua dapat disediakan atas permintaan.Sistem pemindaian laser, perangkat optoelektronik dan sistem penyimpanan data. presisi dan akurasi yang tinggi membuatnya cocok untuk aplikasi yang paling menantang yang membutuhkan akurasi dan stabilitas yang ekstrim.



Fitur:

  • Nama Produk: Wafer Silikon Yang Ditemukan
  • Jangkauan transmisi: 0.17 ~ 2.1um, 0.26 ~ 2.1um, 0.0185 ~ 3.5um
  • Batas kerusakan: > 10J/cm2
  • Flat primer: 16±2mm, 22±2mm, 32±2mm, 47.5±2mm, 57.5±2mm, Notch
  • Kandungan OH: < 5 ppm, < 10 ppm, < 100 ppm
  • Bevel: 0,25mm X 45°
  • Perkakas laboratorium Kuarsa Tembaga
  • Wafer kaca
  • Wafer Kuarsa


Parameter teknis:

Properti Spesifikasi
Wafer silikat cair Kalsium silikat papan, Kalsium silikat papan
Flat Utama 16±2mm, 22±2mm, 32±2mm, 47.5±2mm, 57.5±2mm, Notch
Merek Corning, Schott, OHARA, FLH, China Glass
Laporan Inspeksi Per Permintaan
Warp < 35um
BOW < 30um
Batas kerusakan > 10J/cm2
Kandungan OH < 5 ppm, < 10 ppm, < 100 ppm
Perpendikularitas 5 Arc Sec
Model Schott Borofloat 33, B270, D263, Zerodur, MEMpax, BK7
Diameter 2-12 inci


Aplikasi:

BonTek Fused Silica Wafer, juga dikenal sebagai Aluminium Silicate Glass Wafer, banyak digunakan di banyak industri.Pengemasan dan waktu pengiriman tergantung pada kebutuhan pelanggan, dan syarat pembayaran adalah TT / di muka. BonTek dapat memasok hingga 100000 buah per bulan berdasarkan permintaan pelanggan. Wafer memiliki warp kurang dari 35um dan paralelisme 3 Arc Sec.Ini memiliki kualitas permukaan yang sangat baik dari 20-10. rentang transmisi adalah dari 0.17um untuk 2.1um, 0.26um untuk 2.1um dan dari 0.0185um untuk 3.5um.



Pengaturan:

BonTek adalah sumber terpercaya untuk Wafer Silikon Fused Wafer Silikon Fused kami terbuat dari kuarsa cair murni dan disertifikasi oleh ISO:9001Dengan jumlah pesanan minimum 5 pcs, wafer ini tersedia dalam berbagai ukuran mulai dari diameter 2-12 inci, dan datang dalam berbagai pilihan kemasan, termasuk kaset dan toples.Wafer Silikon Tembaga kami memiliki kekasaran permukaan Ra<1.0nm dan dapat digunakan untuk berbagai aplikasi, seperti semikonduktor, MEMS, dan medis.Fused Quartz Labware kami dijamin memenuhi standar kualitas Anda dan menawarkan solusi yang andal dan hemat biayaKami dapat mengirimkan pesanan Anda dalam waktu 2 minggu setelah pembayaran dan memiliki kapasitas produksi bulanan 100.000.Hubungi kami hari ini untuk mempelajari lebih lanjut tentang Wafer Silikon Fused kami.



Bahan UV Fused Silica, Fused Quartz (JGS1, JGS2, JGS3)
Spesifikasi unit 3 ¢ 4 5" 6" 8" 12"
Diameter (atau Kuadrat) mm 76.2 100 125 150 200 300
Tol ((±) mm < 0,1 ~ 0,25 mm
Ketebalan Paling Ringan mm > 0.10 > 0.10 > 0.30 > 0.30 > 0.30 > 0.50
Flat Utama mm 22 32.5 42.5 57.5/notch kerucut kerucut
LTV (5mmx5mm) μm < 2 < 2 < 2 < 2 < 2 < 10
TTV μm <8 < 10 < 15 < 20 < 30 < 30
Bersujudlah μm ± 20 ± 25 ± 40 ± 40 ± 60 ± 60
Warp μm < 30 < 40 < 50 < 50 < 60 < 60
PLTV ((<0,5um) % ≥ 95% ((5mm*5mm)
Transmittansi   Opsi UV, Optical, IR atau Custom
Pengelompokan tepi mm Sesuai dengan standar SEMI M1.2/mengutip IEC62276
Jenis permukaan   Satu sisi dipoles / Dua sisi dipoles
Sisi yang dipoles Ra nm < 1,0nm atau spesifik sesuai permintaan
Kriteria Sisi Belakang μm Umum adalah 0,2-0,5μm atau sesuai kebutuhan
Penampilan Kontaminasi Tidak ada
Partikel>0,3μm <= 30
Tanda gergaji, garis Tidak ada
Goresan Tidak ada
Retakan, bekas gergaji, noda Tidak ada

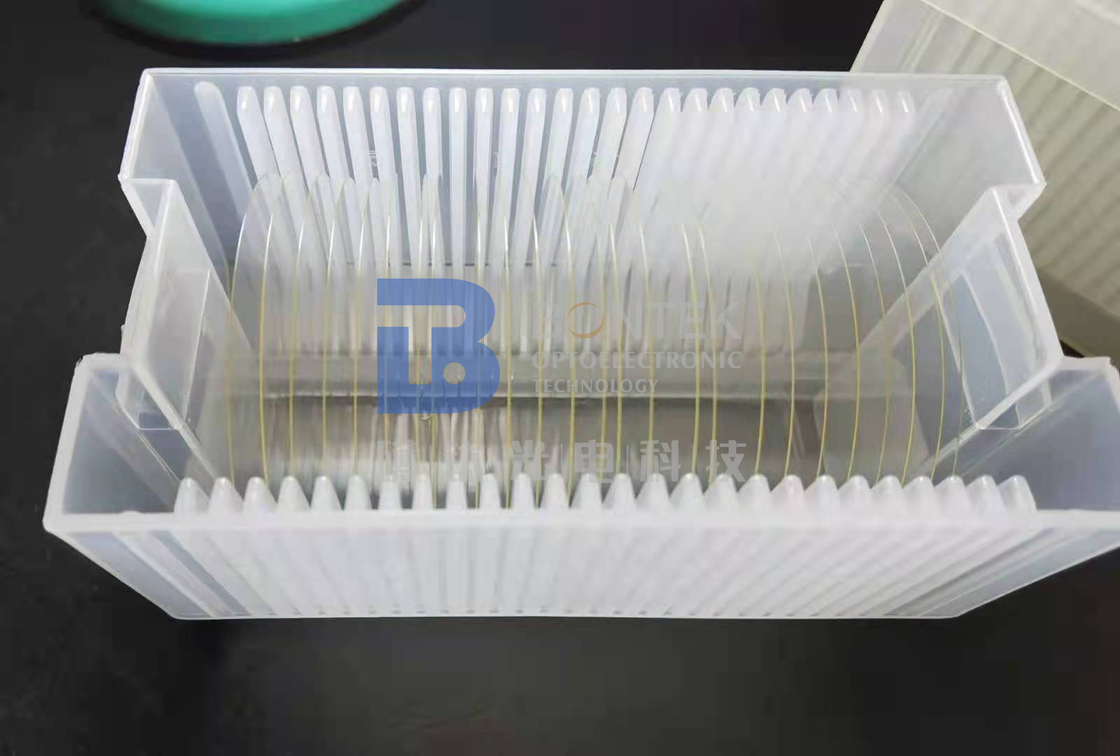

Fd Silikon Kejernihan Tinggi HPFS Substrat Kaca 2 hingga 12 Inci Dengan Flat Primary 0Fd Silikon Kejernihan Tinggi HPFS Substrat Kaca 2 hingga 12 Inci Dengan Flat Primary 1

Dukungan dan Layanan:

Dukungan Teknis dan Layanan untuk Wafer Silikon Tembaga

Kami menyediakan dukungan teknis dan layanan kepada klien kami untuk Fused Silica Wafer. Tim insinyur kami yang berpengalaman dapat membantu Anda dalam pemilihan produk, pemecahan masalah, dan pemeliharaan.Kami juga dapat menyediakan solusi khusus untuk memenuhi kebutuhan khusus Anda.

Kami menyediakan dukungan teknis yang mendalam dan layanan untuk Fused Silica Wafer. insinyur kami dapat menjawab pertanyaan Anda tentang spesifikasi produk, fitur, dan aplikasi.Mereka juga tersedia untuk memberikan konsultasi tentang instalasi produk dan pemeliharaanKami dapat menyediakan solusi khusus untuk memenuhi kebutuhan Anda.

Tim teknis kami tersedia untuk membantu Anda dengan pertanyaan atau masalah yang mungkin Anda miliki.Jika Anda membutuhkan bantuan tambahan, kita bisa mengatur untuk kunjungan di tempat.

Kami menawarkan berbagai layanan teknis, termasuk pengujian dan analisis produk, optimasi proses, dan analisis kegagalan.Insinyur kami memiliki pengetahuan dan pengalaman dalam teknologi terbaru dan dapat menawarkan solusi dan saran untuk membantu Anda mencapai hasil terbaik.

Kami berkomitmen untuk menyediakan Anda dengan kualitas dukungan teknis dan layanan untuk Fused Silica Wafer.Tim insinyur berpengalaman kami tersedia untuk membantu Anda dengan pertanyaan atau masalah yang mungkin Anda milikiKami berusaha memberikan layanan terbaik.
