F-HUV Quartz Borosilicate Glass Wafer 10mm Untuk MEMS Dan Semikonduktor
Detail produk:
| Place of Origin: | China |
| Nama merek: | BonTek |
| Sertifikasi: | ISO:9001 |
| Model Number: | Glass substrates |
Syarat-syarat pembayaran & pengiriman:
| Minimum Order Quantity: | 5 pcs |
|---|---|

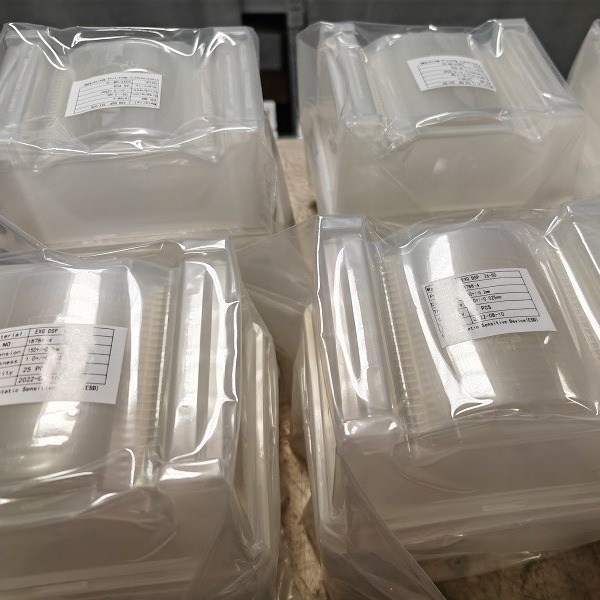

| Packaging Details: | Cassette, Jar |
| Delivery Time: | 2 weeks |
| Payment Terms: | TT/in advance |
| Supply Ability: | 100000/month |
|
Informasi Detail |
|||
| Ketebalan: | 0,1-10MM | Merek: | Corning, Schott, OHARA, FLH, Kaca Cina |
|---|---|---|---|
| Flat Primer: | 16±2mm, 22±2mm, 32±2mm, 47,5±2mm, 57,5±2mm, Takik | Model OHARA: | SK1300, SK1310 |
| COC: | Per permintaan | Kepadatan: | 2.20g/cm3 |
| Laporan inspeksi: | Per permintaan | Corning Model: | C7980, C7979, Eagle XG, Gorila |
| Menyoroti: | F-HUV Quartz Borosilicate Glass Wafer,Wafer kaca borosilikat untuk MEMS,Wafer Silikon Yang Ditemukan 10mm |
||
Deskripsi Produk
Deskripsi produk:
Fused Silica Wafer adalah jenis IC Silicon Wafer, juga dikenal sebagai Aluminium Silicate Glass.Wafer Silikon yang dilebur memiliki koefisien ekspansi termal yang sangat rendah, sifat isolasi listrik yang sangat baik, dan ketahanan kelelahan termal yang unggul.
Fused Silica Wafer tersedia dari merek terkenal seperti Corning, Schott, OHARA, dan FLH. Warp wafer di bawah 35um, dan kandungan OH di bawah 5ppm, 10ppm, atau 100ppm.Ketebalan wafer berkisar dari 0.1 sampai 10mm, dan kekasaran permukaan kurang dari 1.0nm.
Fused Silica Wafer juga memiliki stabilitas kimia dan mekanik yang besar, serta konduktivitas termal yang tinggi.seperti komponen optik, lensa, dan mikroskop.
Fitur:
- Nama Produk: Wafer Silikon Yang Ditemukan
- Bahan: Aluminium Silicate Glass, High Purity Fused Silica, Aluminium Silicate Glass
- Lapisan: Lapisan AR, Lapisan HR, Lapisan V
- Bevel: 0,25mm X 45°
- Diameter: 2-12 inci
- Sertifikat: ISO9001, RoHS
- Merek: Corning, Schott, OHARA, FLH, China Glass
Parameter teknis:
| Bahan | UV Fused Silica, Fused Quartz (JGS1, JGS2, JGS3) | ||||||
| Spesifikasi | unit | 3 ¢ | 4 | 5" | 6" | 8" | 12" |
| Diameter (atau Kuadrat) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
| Tol ((±) | mm | < 0,1 ~ 0,25 mm | |||||
| Ketebalan Paling Ringan | mm | > 0.10 | > 0.10 | > 0.30 | > 0.30 | > 0.30 | > 0.50 |
| Flat Utama | mm | 22 | 32.5 | 42.5 | 57.5/notch | kerucut | kerucut |
| LTV (5mmx5mm) | μm | < 2 | < 2 | < 2 | < 2 | < 2 | < 10 |
| TTV | μm | <8 | < 10 | < 15 | < 20 | < 30 | < 30 |
| Bersujudlah | μm | ± 20 | ± 25 | ± 40 | ± 40 | ± 60 | ± 60 |
| Warp | μm | < 30 | < 40 | < 50 | < 50 | < 60 | < 60 |
| PLTV ((<0,5um) | % | ≥ 95% ((5mm*5mm) | |||||
| Transmittansi | Opsi UV, Optical, IR atau Custom | ||||||
| Pengelompokan tepi | mm | Sesuai dengan standar SEMI M1.2/mengutip IEC62276 | |||||
| Jenis permukaan | Satu sisi dipoles / Dua sisi dipoles | ||||||
| Sisi yang dipoles Ra | nm | < 1,0nm atau spesifik sesuai permintaan | |||||
| Kriteria Sisi Belakang | μm | Umum adalah 0,2-0,5μm atau sesuai kebutuhan | |||||
| Penampilan | Kontaminasi | Tidak ada | |||||
| Partikel>0,3μm | <= 30 | ||||||
| Tanda gergaji, garis | Tidak ada | ||||||
| Goresan | Tidak ada | ||||||
| Retakan, bekas gergaji, noda | Tidak ada | ||||||
| Parameter | Nilai |
|---|---|
| Bahan | Kaca Silikon Yang Dilelehkan |
| BOW | < 30um |
| Transmisi | IR, terlihat, DUV |
| Jangkauan Transmisi | 0.17~2.1um, 0.26~2.1um, .0185 ~ 3.5um |
| Kotoran Logam | < 0,2 ppm |
| Lapisan | AR, HR, V-Coat |
| TTV | <2um, <5um |
| Diameter | 2-12 inci |
| Aplikasi | Semikonduktor, MEMS, Medis |
| Sertifikat | ISO9001, RoHS |
Aplikasi:
BonTek Fused Silica Wafers terbuat dari kaca silikat alumina kemurnian tinggi, dan dilengkapi dengan sertifikasi ISO:9001. Nomor model untuk substrat kaca ini adalah C7980, C7979, Eagle XG,dan GorilaMenawarkan paralelisme yang sangat baik dari 3 Arc Sec, rentang transmisi wafer ini adalah 0,17 ~ 2,1um, 0,26 ~ 2,1um, dan 0,185 ~ 3,5um.dan mereka tersedia dalam kemasan kaset dan toples. BonTek juga menawarkan berbagai lapisan, termasuk AR, HR, dan V Coat. Dengan waktu pengiriman cepat 2 minggu dan kemampuan pasokan 100000 / bulan,BonTek Fused Silica Wafers adalah pilihan yang ideal bagi pelanggan yang mencari kualitas tinggiTotal Thickness Variation (TTV) dari wafer ini adalah <2um, <5um, membuat mereka sempurna untuk digunakan dalam berbagai aplikasi.Untuk pelanggan mencari yang dapat diandalkan, Wafer Silikon Yang Dipecahkan Berkualitas Tinggi, BonTek adalah pilihan sempurna.
Pengaturan:
BonTek menyediakan berbagai layanan khusus untuk Fused Silica Wafer, termasuk IC Silicon Wafer, Aluminium Silicate Glass dan Fused Silica Wafer.
Rincian produk:
- Nama merek: BonTek
- Nomor Model: Substrat kaca
- Tempat Asal: Cina
- Sertifikasi: ISO:9001
- Jumlah pesanan minimum: 5 pcs
- Rincian kemasan: Kaset, Botol
- Waktu pengiriman: 2 minggu
- Syarat pembayaran: TT/di muka
- Kemampuan pasokan: 100000/bulan
- Laporan Inspeksi: Per Permintaan
- Schott Model: Borofloat 33, B270, D263, Zerodur, MEMpax, BK7
- Jangkauan transmisi: 0,17 ~ 2,1 um, 0,26 ~ 2,1 um, .0185 ~ 3.5um
- Karat permukaan: Ra<1.0nm
- Kandungan OH: < 5 ppm, < 10 ppm, < 100 ppm
Dukungan dan Layanan:
Kami menyediakan dukungan teknis dan layanan untuk Wafer Silikon Tembaga kami, termasuk:
- Konsultasi teknis pra-penjualan
- Konsultan produk dalam penjualan
- Dukungan teknis setelah penjualan
- Pemeliharaan produk
- Manual pengguna dan dokumentasi
Tim teknis kami tersedia 24/7 untuk memberikan bantuan dan saran kepada pelanggan. kami juga menawarkan suku cadang dan aksesoris untuk Fused Silica Wafer,dan dapat menyediakan pelatihan dan layanan peningkatan jika diperlukan.
