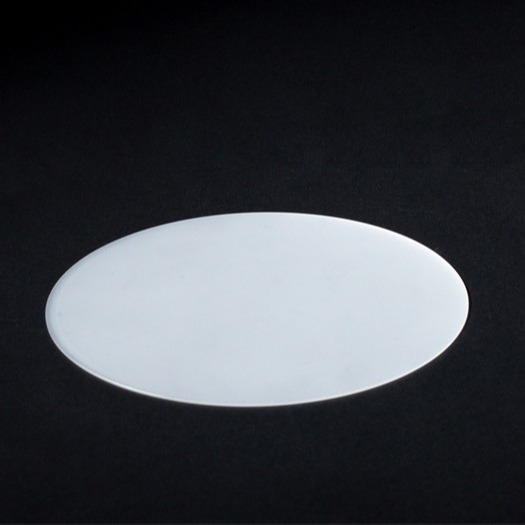

Sapphire Al2O3 Crystal Substrate Ultrathin 2 3 4 Double Side Polished Untuk Industri Optik
Detail produk:
Tempat asal: | Cina |
Nama merek: | CSIMC |
Sertifikasi: | ISO:9001 |
Nomor model: | Safir (Al2O3) |
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: | 5 buah |
---|---|
Harga: | Dapat dinegosiasikan |
Kemasan rincian: | Paket Kaset, Jar, Film |
Waktu pengiriman: | 1-4 minggu |
Syarat-syarat pembayaran: | T/T |
Menyediakan kemampuan: | 10000 buah/Bulan |
Informasi Detail |
|||
Bahan: | Safir (Al2O3) Kristal | Jenis: | kristal tunggal |
---|---|---|---|
Keuntungan: | Kekerasan9.0, Tahan Aus | Kemurnian: | 99.999% |
Permukaan: | Poles Sisi Ganda | Jangkauan VIS: | 85% |
Orientasi Datar: | A-plane (1 1-2 0 ) ± 0.2°; A-plane (1 1-2 0 ) ± 0,2°; C-plane (0 0-0 1 ) ± 0.2°, Pr | Industri: | Led,Kaca optik,Wafer yang siap pakai |
Menyoroti: | Industri optik Sapphire Al2O3 Crystal Substrate,Ultrathin Sapphire Al2O3 Crystal Substrate,Substrat Kristal Al2O3 yang dipoles sisi ganda |
Deskripsi Produk
Sapphire Al2O3 Crystal Substrate Ultrathin 2 3 4 Double Side Polished Untuk Industri Optik
Buka kegilaan generasi berikutnya aplikasi optik, semikonduktor, dan LED dengan wafer safir premium kami. wafer safir kami, dibuat dari alumina murni (Al2O3),menawarkan kejelasan optik yang tak tertandingi, kekerasan, dan stabilitas termal.
Dengan transparansi optik yang luar biasa, wafer safir kami sangat ideal untuk komponen optik berkinerja tinggi seperti jendela, lensa, dan filter.Kekerasan luar biasa mereka memastikan daya tahan dan tahan terhadap goresan dan abrasi, bahkan dalam kondisi operasi yang sulit.
Selain itu, konduktivitas termal wafer safir yang tinggi memungkinkan disipasi panas yang unggul, penting untuk mempertahankan kinerja dalam aplikasi bertenaga tinggi.Hal ini membuat mereka pilihan yang disukai untuk perangkat semikonduktor, LED, dan elektronik suhu tinggi lainnya.
Apakah Anda mengembangkan teknologi mutakhir atau meningkatkan produk yang ada, wafer safir kami adalah solusi yang sempurna.Hubungi kami hari ini untuk mempelajari lebih lanjut tentang bagaimana wafer kami dapat mengangkat aplikasi Anda ke tingkat baru kinerja dan keandalan.
Properti Optik
Jangkauan Transmisi |
0.17 sampai 5,5 mikron |
Indeks Refraksi |
1.75449 (o) 1.74663 (e) pada 1,06 mikron |
Kehilangan Refleksi |
pada 1,06 mikron (2 permukaan) untuk o-ray - 11,7%; untuk e-ray - 14,2% |
Indeks Penyerapan |
0.3 x 10-3 cm-1 pada 2,4 mikron |
dN/dT |
13.7 x 10-6 pada 5,4 mikron |
dn/dm = 0 |
1.5 mikron |
Sifat Fisik
Kepadatan |
30,97 g/cm3 |
Titik Peleburan |
2040 derajat C |
Konduktivitas Termal |
27.21 W/ ((m x K) pada 300 K |
Ekspansi Termal |
5.6 x 10- 6/K (sumbu C sejajar) & 5,0 (sumbu C tegak lurus) x 10- 6/ K |
Kekerasan |
Knoop 2000 kg/mm2dengan indenter 2000g |
Kapasitas Panas Spesifik |
419 J/ ((kg x K) |
Konstan Dielektrik |
11.5 (sumbu C sejajar) 9.4 (sumbu C tegak lurus) pada 1MHz |
Modulus Young (E) |
335 GPa |
Modulus shear (G) |
148.1 GPa |
Bulk Modulus (K) |
240 GPa |
Koefisien Elastis |
C11= 496 C12= 164 C13= 115 |
Batas Elastis yang Terlihat |
275 MPa (40.000 psi) |
Rasio Poisson |
0.25 |
Pemeriksaan Penerimaan
1. Produk ini rapuh. Kami telah mengemasnya dengan baik dan menandainya rapuh. Kami mengirimkan melalui perusahaan ekspres domestik dan internasional yang sangat baik untuk memastikan kualitas transportasi.
2. Setelah menerima barang, silakan tangani dengan hati-hati dan periksa apakah karton luar dalam kondisi baik. Buka karton luar dengan hati-hati dan periksa apakah kotak kemasan sejajar.Ambil foto sebelum Anda mengambil mereka keluar.
3Tolong buka kemasan vakum di ruangan bersih ketika produk akan diterapkan.
4. Jika produk ditemukan rusak selama kurir, tolong ambil gambar atau merekam video segera. Jangan mengambil produk yang rusak dari kotak kemasan!Hubungi kami segera dan kami akan menyelesaikan masalah dengan baik.
