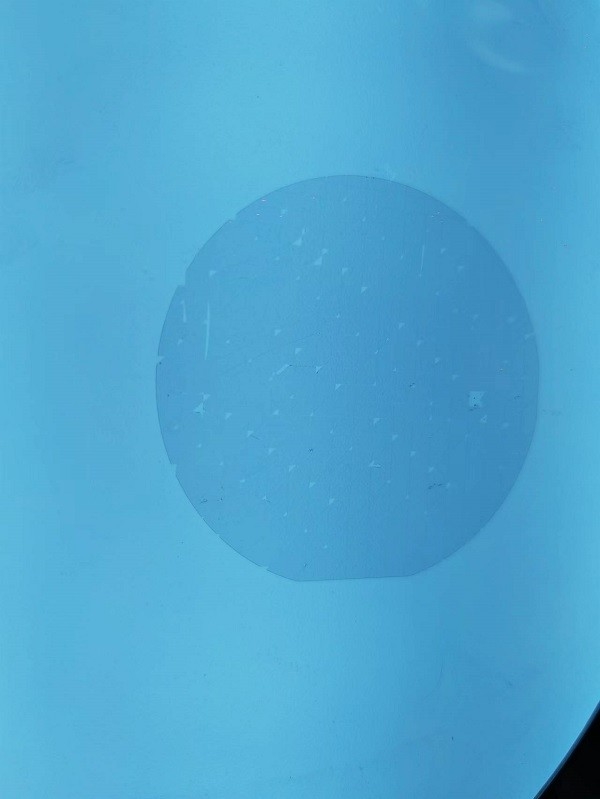

LTV 5mmx5mm 2μm Fused Silica Wafer TTV 20μm untuk Industri Semikonduktor
Detail produk:
| Place of Origin: | China |
| Nama merek: | CSIMC |
| Sertifikasi: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
Syarat-syarat pembayaran & pengiriman:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
Informasi Detail |
|||
| Nama produk: | JGS1 JGS2 JGS3 Wafer Kaca dan Kuarsa untuk Stabilitas Kimia Kejelasan Optik Unggul | Sisi yang dipoles Ra: | <1.0nm atau spesifik per permintaan |
|---|---|---|---|
| PLTV ((<0,5um): | ≥95% ((5mm*5mm) | Transmisi: | Ultraviolet dan Terlihat |
| busur: | ±20µm, ±25µm, ±40µm, ±40µm, ±60µm, ±60µm | Diameter: | 50.8mm,76.2mm, 100mm, 150mm, 200mm |
| Bahan: | Silika Lebur UV, Kuarsa Lebur (JGS1, JGS2, JGS3) | Permukaan: | DSP, SSP, DSL |
| Menyoroti: | Wafer Silikon 2um,5x5mm Wafer Silikon Yang Ditemukan,Industri Semikonduktor Wafer Silikon Yang Ditemukan |
||
Deskripsi Produk
Deskripsi produk:
Fitur:
- Nama produk: JGS1 JGS2 JGS3 Wafer Kaca dan Kuarsa untuk Stabilitas Kimia Kejernihan Optik Superior
- Bahan: Silikon UV, Kuarsa (JGS1, JGS2, JGS3)
- Pengelompokan tepi: Sesuai dengan Standar SEMI M1.2 / merujuk ke IEC62276
- Diameter: 50,8mm,76.2mm, 100mm, 150mm, 200mm
- Warp: <30μm, <40μm, <50μm, <50μm, <60μm, <60μm
Wafer Silika Vitreous kami, juga dikenal sebagai Wafer Silikon Dioksida atau Wafer Kuarsa, adalah produk berkualitas tinggi yang memiliki kejelasan optik dan stabilitas kimia yang unggul.Terbuat dari Silikon dan Kuarsa yang Dipecahkan dengan UV (JGS1), JGS2, JGS3), wafer ini sesuai dengan standar SEMI M1.2 untuk pembundaran tepi dan tersedia dalam diameter mulai dari 50,8mm sampai 200mm. Dengan warp kurang dari 60μm,wafer ini adalah pilihan yang andal untuk berbagai aplikasi.
Parameter teknis:
| Kategori produk | Wafer silikat cair |
| LTV (5mmx5mm) | < 2 μm |
| Transmisi | Sinar Ultraviolet dan Terlihat |
| Flat Utama | 22mm, 32,5mm, 42,5mm, 57,5mm/garis, garis, garis |
| PLTV ((<0,5um) | ≥95% ((5mm*5mm) |
| Ketebalan | 350um, 500um, 1000um |
| Pengelompokan tepi | Sesuai dengan standar SEMI M1.2/mengutip IEC62276 |
| Jenis | Silikon cair, Kuarsa cair |
| Bahan | UV Fused Silica, Fused Quartz (JGS1, JGS2, JGS3) |
| Permukaan | DSP, SSP, DSL |
Ini adalah tabel parameter teknis untuk Wafer SiO2, Wafer Silikon Vitreous, Wafer Kuarsa Yang Ditemukan.
Aplikasi:
Wafer silika cair kami memiliki PLTV (< 0.5um) ≥95% (5mm * 5mm) dan sisi dipoles Ra kurang dari 1.0nm, atau spesifik sesuai permintaan.SSP (dipoli satu sisi), dan DSL (dua sisi diputar).
Wafer silika cair kami sangat cocok untuk berbagai aplikasi semikonduktor dan MEMS. kemurnian tinggi dan koefisien ekspansi termal yang rendah membuatnya ideal untuk digunakan dalam sirkuit terpadu,sel fotovoltaikWafer silika cair kami juga memiliki sifat optik yang sangat baik, membuatnya cocok untuk digunakan dalam serat optik dan lensa.
Wafer silika cair kami dikirimkan dalam kemasan kaset / toples dan disegel vakum untuk memastikan kualitas produk.kebutuhan produk Anda akan selalu terpenuhi secara tepat waktuWaktu pengiriman berkisar dari 1-4 minggu tergantung pada lokasi Anda.
Pilih BonTek Fused Silica Wafer untuk semua kebutuhan aplikasi semikonduktor dan MEMS Anda. Hubungi kami hari ini untuk memesan.
Dukungan dan Layanan:
- Dukungan pemasangan produk
- Penanganan dan perbaikan masalah produk
- Pilihan penyesuaian
- Dukungan teknis di lokasi
- Pelatihan dan pendidikan produk
- Jaminan dan dukungan pasca-jaminan
Kemasan dan Pengiriman:
Kemasan produk:
Produk Fused Silica Wafer akan dibungkus dalam kasus plastik pelindung untuk memastikan bahwa ia tiba di tujuan yang tidak rusak.Kasus akan disegel untuk mencegah debu atau puing-puing dari masuk dan merusak wafer.
Pengiriman:
Produk Fused Silica Wafer akan dikirim melalui layanan kurir yang aman dan dapat diandalkan.termasuk alamat penerima dan informasi kontakPaket akan ditangani dengan hati-hati untuk memastikan bahwa itu tiba di tujuan dalam kondisi yang sama seperti yang dikirim.
FAQ:
A: Nama mereknya BonTek.
T: Apa nomor model yang tersedia untuk Fused Silica Wafer?
A: Nomor model yang tersedia adalah Silika Melted dan Kuarsa Melted.
T: Sertifikasi apa yang dimiliki wafer silikat cair?
A: Wafer Silikon Tembaga memiliki sertifikasi ISO:9001 dan ISO:14001.
T: Apa tempat asal dari Fused Silica Wafer?
A: Tempat asal dari Fused Silica Wafer adalah Cina.
T: Berapa jumlah pesanan minimum untuk Fused Silica Wafer?
A: Jumlah pesanan minimum untuk Wafer Silikon Tembaga adalah 5 pcs.
T: Berapa harga wafer silikat cair? Apakah bisa dinegosiasikan?
A: Harga wafer silikat cair dapat dinegosiasikan. Silakan hubungi kami untuk informasi lebih lanjut.
T: Apa syarat pembayaran untuk Wafer Silika Fused?
A: Syarat pembayaran untuk Wafer Silikon Tumis adalah T/T.
T: Apa kemampuan pasokan untuk Fused Silica Wafer?
A: Kemampuan pasokan untuk Wafer Silika Fused adalah 20000 pcs/Bulan.
T: Berapa waktu pengiriman untuk Fused Silica Wafer?
A: Waktu pengiriman untuk Fused Silica Wafer adalah 1-4 minggu.
T: Apa rincian kemasan untuk Fused Silica Wafer?
A: Rincian kemasan untuk Fused Silica Wafer adalah kemasan kaset/ toples, disegel vakum.
