Wafer Silikon Fuse Permukaan SSP untuk Proses Manufaktur MEMS
Detail produk:
| Place of Origin: | China |
| Nama merek: | BonTek |
| Sertifikasi: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
Syarat-syarat pembayaran & pengiriman:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
Informasi Detail |
|||
| Transmission: | Ultraviolet And Visible | Edge Rounding: | Compliant with SEMI M1.2 Standard/refer to IEC62276 |
|---|---|---|---|
| TTV: | <8µm, <10µm, <15µm, <20µm, <30µm, <30µm | Warp: | <30µm, <40µm, <50µm, <50µm, <60µm, <60µm |
| Material: | UV Fused Silica, Fused Quartz (JGS1, JGS2, JGS3) | Surface: | DSP, SSP, DSL |
| PLTV(<0.5um): | ≥95%(5mm*5mm) | Type: | Fused Silica, Fused Quartz |
| Menyoroti: | Proses Manufaktur MEMS Wafer Silikon,SSP Surface Fused Silica Wafer,Proses Manufaktur MEMS Wafer Silikon Yang Ditemukan |
||
Deskripsi Produk
Deskripsi produk:
Wafer Silikon Fused kami dipoles ke permukaan kasar kurang dari 1.0nm, atau dapat ditentukan untuk memenuhi persyaratan Anda yang tepat.Tingkat presisi ini memastikan kinerja optimal dalam aplikasi semikonduktor dan MEMS AndaSelain itu, wafer kami memenuhi persyaratan pembundaran tepi dari standar SEMI M1.2, serta spesifikasi IEC62276.
Kami mengerti bahwa warping bisa menjadi masalah dalam banyak aplikasi, itulah sebabnya kami menawarkan berbagai pilihan untuk memenuhi kebutuhan Anda.kurang dari 40μm, kurang dari 50μm, kurang dari 60μm, dan kurang dari 70μm. Ini memungkinkan Anda untuk memilih tingkat penyimpangan yang paling sesuai untuk aplikasi Anda.
Untuk lebih memastikan kualitas wafer silikat cair kami, kami juga mengukur TTV (variasi ketebalan total) untuk memastikan bahwa itu memenuhi spesifikasi Anda.Wafer kami tersedia dengan tingkat TTV kurang dari 8μm, kurang dari 10μm, kurang dari 15μm, kurang dari 20μm, kurang dari 30μm, dan kurang dari 40μm.
Secara keseluruhan, Wafer Silika Fused kami adalah pilihan yang sangat baik untuk aplikasi semikonduktor dan MEMS Anda.dikombinasikan dengan polesan presisi dan pembulatan tepiPilih dari berbagai pilihan warping dan TTV untuk memastikan bahwa wafer kami memenuhi spesifikasi yang tepat.
Fitur:
- Nama Produk: Wafer Silikon Yang Ditemukan
- Warp: <30μm, <40μm, <50μm, <50μm, <60μm, <60μm
- Kategori produk: Wafer silikat cair
- Bahan:
- Silikon UV
- Kuarsa cair (JGS1, JGS2, JGS3)
- Merek: JGS1 JGS2 JGS3
- Jenis:
- Silikon cair
- Kuarsa yang dilelehkan
Kata Kunci: Wafer Silikon Kristalin, Wafer Kaca Silikon, Wafer Kuarsa Yang Dilelehkan
Parameter teknis:
| Atribut | Pilihan |
|---|---|
| Flat Utama | 22mm, 32,5mm, 42,5mm, 57,5mm/garis, garis, garis |
| TTV | < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm |
| Bahan | UV Fused Silica, Fused Quartz (JGS1, JGS2, JGS3) |
| Pengelompokan tepi | Sesuai dengan standar SEMI M1.2/mengutip IEC62276 |
| Ketebalan | 350um, 500um, 1000um |
| Transmisi | Sinar Ultraviolet dan Terlihat |
| PLTV ((<0,5um) | ≥95% ((5mm*5mm) |
| Bersujudlah | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm |
| Diameter | 50.8mm,76.2mm, 100mm, 150mm, 200mm |
| Sisi yang dipoles Ra | < 1,0nm atau spesifik sesuai permintaan |
Tabel ini menunjukkan parameter teknis untuk produk Wafer Silikon Vitreous. Nama umum lainnya untuk produk ini termasuk Wafer Silikon Kristal dan Wafer Silikon Amorf.
Aplikasi:
Wafer Silika Fused memiliki berbagai model, termasuk JGS1, JGS2, dan JGS3, dan cocok untuk beberapa kesempatan dan skenario aplikasi produk, seperti:
- Produk optik:Wafer Silika Fused sangat cocok untuk kejelasan optik yang superior, membuatnya cocok untuk produk optik seperti lensa, cermin, dan prisma.
- Industri Semikonduktor:Atribut TTV dan Bow wafer menjadikannya produk ideal untuk industri semikonduktor, di mana presisi dan keseragaman sangat penting.
- Penelitian dan Pengembangan:Wafer Silika Fused juga cocok untuk tujuan penelitian dan pengembangan, seperti di bidang nanoteknologi dan ilmu material.
Wafer Silikon Fused dilengkapi dengan bundaran tepi yang sesuai dengan SEMI M1.2 Standar / merujuk ke IEC62276, memastikan pengalaman penanganan yang lancar dan aman.sementara Bow berkisar dari ±20μm sampai ±60μm, tergantung pada model yang dipilih.
Dukungan dan Layanan:
Produk Fused Silica Wafer kami dilengkapi dengan dukungan teknis dan layanan yang komprehensif untuk memastikan kinerja optimal dan kepuasan pelanggan.Tim ahli kami tersedia untuk membantu dengan instalasi, operasi, dan pemeliharaan produk, serta pemecahan masalah yang mungkin timbul.kami menawarkan solusi yang disesuaikan untuk memenuhi kebutuhan pelanggan tertentu dan memberikan pelatihan untuk memastikan penggunaan produk yang tepatKomitmen kami terhadap kualitas melampaui penjualan awal, karena kami menawarkan dukungan berkelanjutan untuk mengatasi pertanyaan atau kekhawatiran yang mungkin timbul selama masa pakai produk.
Kemasan dan Pengiriman:
Kemasan produk:

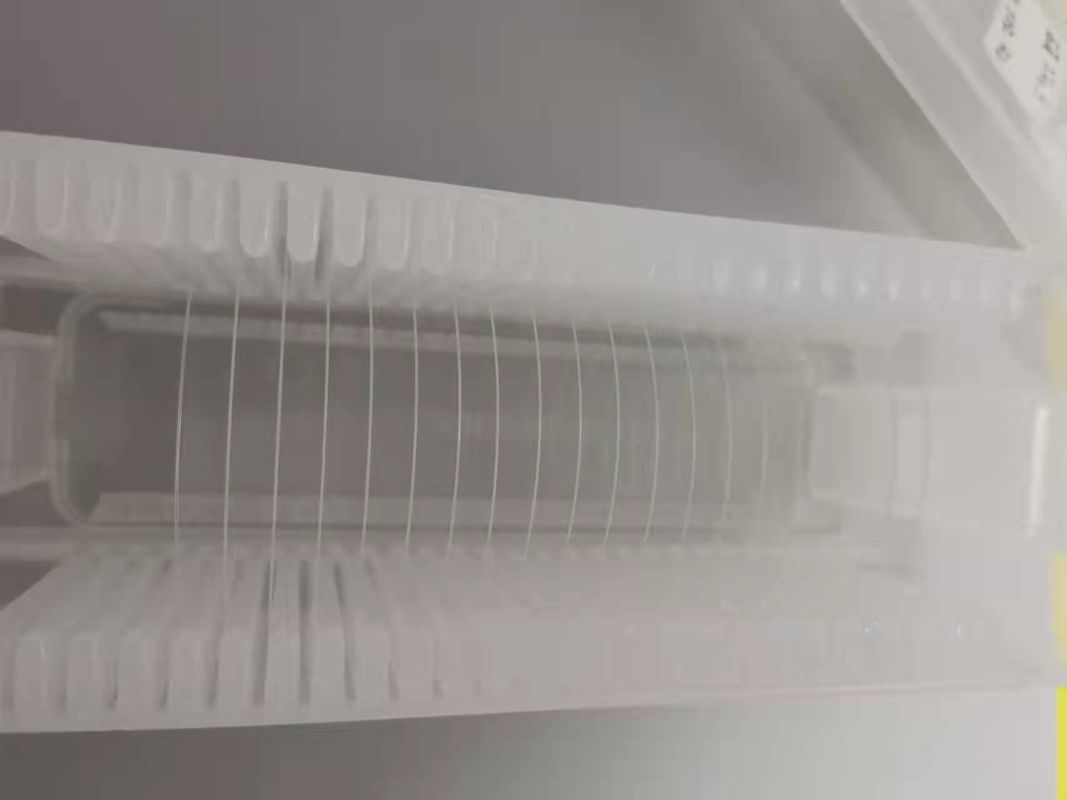

Produk Fused Silica Wafer akan dikemas dengan aman di lingkungan kamar bersih untuk mencegah kontaminasi.Wafer akan ditempatkan dalam wadah wafer dengan sisipan busa pelindung untuk mencegah kerusakan selama pengiriman.
Pengiriman:
Produk Fused Silica Wafer akan dikirim melalui layanan kurir yang dapat diandalkan. Paket akan ditandai rapuh dan ditangani dengan hati-hati.Biaya pengiriman akan dihitung berdasarkan tujuan dan berat paket.
FAQ:
T1: Apa nama merek produk?
A1: Nama merek produk adalah BonTek.
T2: Berapa jumlah pesanan minimum untuk Wafer Silikon Tembaga?
A2: Jumlah pesanan minimum untuk Wafer Silikon Tembaga adalah 5 pcs.
T3: Sertifikasi apa yang dimiliki produk?
A3: Wafer Silikon Tepung disertifikasi dengan ISO:9001 dan ISO:14001.
T4: Apa metode kemasan untuk Wafer Silikon Tembaga?
A4: Wafer Silikon Tembaga dikemas dalam paket kaset atau toples dan disegel vakum.
Q5: Berapa waktu pengiriman untuk Wafer Silikon Tembaga?
A5: Waktu pengiriman untuk Wafer Silikon Tembaga adalah 1-4 minggu.
