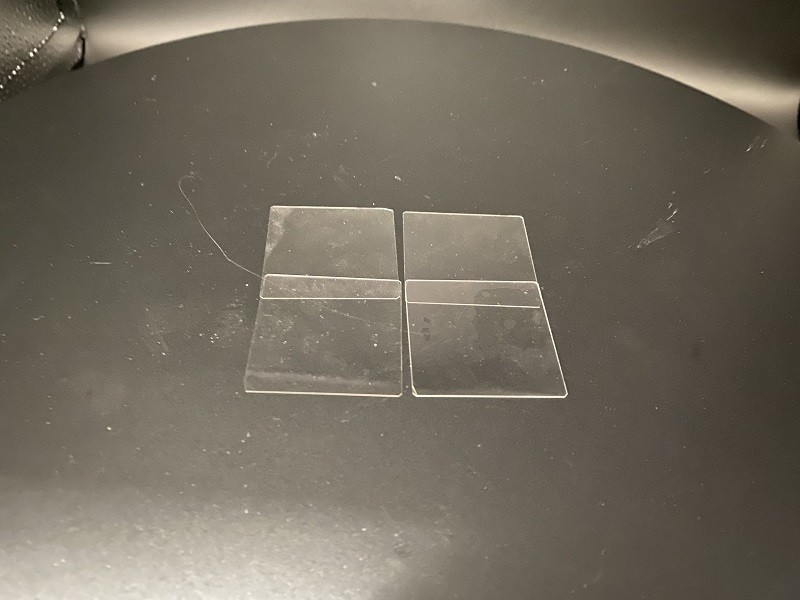

Precision Fused Silica Wafer TTV 20μm PLTV≥95% Diameter 50,8mm untuk Kinerja Optimal
Detail produk:
| Place of Origin: | China |
| Nama merek: | CSIMC |
| Sertifikasi: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
Syarat-syarat pembayaran & pengiriman:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
Informasi Detail |
|||
| Nama produk: | JGS1 JGS2 JGS3 Wafer Kaca dan Kuarsa untuk Stabilitas Kimia Kejelasan Optik Unggul | busur: | ±20µm, ±25µm, ±40µm, ±40µm, ±60µm, ±60µm |
|---|---|---|---|
| PLTV ((<0,5um): | ≥95% ((5mm*5mm) | Pengelompokan tepi: | Sesuai dengan Standar SEMI M1.2/lihat IEC62276 |
| Aplikasi: | Semikonduktor, MEMS | Merek: | JGS1 JGS2 JGS3 |
| Permukaan: | DSP, SSP, DSL | TTV: | <8µm, <10µm, <15µm, <20µm, <30µm, <30µm |
| Menyoroti: | PLTV 95% Wafer Silikon Tepung,Precision Fused Silica Wafer,50.8mm Wafer Silikon Yang Ditemukan |
||
Deskripsi Produk
Deskripsi produk:
Fused Silica Wafer tersedia dalam berbagai ukuran, ketebalan, dan permukaan. sisi dipoles Ra kurang dari 1.0nm atau dapat ditentukan sesuai permintaan. produk tersedia dalam JGS1,JGS2, dan JGS3 jenis wafer kaca dan kuarsa untuk kejelasan optik superior dan stabilitas kimia.tergantung pada persyaratan aplikasi.
Wafer Silikon Tembaga dikenal karena sifatnya yang sangat baik, termasuk ketahanan suhu tinggi, ekspansi termal yang rendah, dan inersia kimia.yang membuatnya cocok untuk digunakan dalam aplikasi suhu tinggiProduk memiliki TTV kurang dari 8μm, <10μm, <15μm, <20μm, <30μm, atau <30μm, tergantung pada spesifikasi.
Fused Silica Wafer banyak digunakan dalam industri semikonduktor, di mana digunakan sebagai substrat untuk pembuatan sirkuit terpadu.dimana digunakan sebagai substrat untuk deposisi film tipisProduk ini juga digunakan dalam elektronik, di mana digunakan sebagai substrat untuk pembuatan sensor dan perangkat elektronik lainnya.
Wafer Silika Fused adalah komponen penting dalam proses manufaktur berbagai perangkat elektronik dan optik.termasuk ketahanan suhu tinggiProduk ini tersedia dalam berbagai jenis, ukuran, ketebalan, dan finishing permukaan, sehingga cocok untuk berbagai aplikasi.Apakah Anda membutuhkan Quartz WaferWafer SiO2, Wafer SiO2 adalah solusi sempurna untuk kebutuhan Anda.
Fitur:
- Nama Produk: Wafer Silikon Yang Ditemukan
- Flat utama: 22mm, 32.5mm, 42.5mm, 57.5mm/notch, notch, notch
- Ketebalan: 350mm, 500mm, 1000mm
- Tipe: Silikum cair, Kuarsa cair
- TTV: <8μm, <10μm, <15μm, <20μm, <30μm, <30μm
- Bahan: Silikon UV, Kuarsa (JGS1, JGS2, JGS3)
Apakah Anda mencari wafer silika kristal atau wafer silika vitreous? Wafer silika cair kami adalah solusi yang sempurna untuk kebutuhan Anda.dan Materi yang tersedia, kami dapat membantu Anda menemukan produk yang tepat untuk proyek Anda.
Parameter teknis:
| Kategori produk | Wafer Silikon Kristalin |
|---|---|
| Merek | JGS1 JGS2 JGS3 |
| Pengelompokan tepi | Sesuai dengan standar SEMI M1.2/mengutip IEC62276 |
| Ketebalan | 350um, 500um, 1000um |
| Permukaan | DSP, SSP, DSL |
| Flat Utama | 22mm, 32,5mm, 42,5mm, 57,5mm/garis, garis, garis |
| Sisi yang dipoles Ra | < 1,0nm atau spesifik sesuai permintaan |
| LTV (5mmx5mm) | < 2 μm |
| PLTV ((<0,5um) | ≥95% ((5mm*5mm) |
| Bersujudlah | ±20μm, ±25μm, ±40μm, ±40μm, ±60μm, ±60μm |
Aplikasi:
Wafer Silika Fused sangat ideal untuk digunakan dalam skenario yang membutuhkan transmisi sinar ultraviolet dan cahaya tampak yang tinggi. Wafer ini tersedia dalam berbagai diameter termasuk 50,8mm, 76,2mm, 100mm,150 mmWafer memiliki variasi ketebalan rendah (LTV) < 2μm, memastikan presisi dalam aplikasi.
Wafer Silika Fused dapat digunakan dalam skenario aplikasi yang berbeda termasuk mikroelektronika, MEMS, dan nanoteknologi.produk digunakan dalam pembuatan sirkuit terpaduDalam MEMS, produk ini digunakan dalam produksi sensor, aktuator, dan perangkat mikrofluidik.produk digunakan dalam produksi perangkat nano, nanosensor, dan perangkat nanofluidic.
Wafer Silika Fused juga cocok untuk aplikasi yang membutuhkan kejelasan optik yang superior dan stabilitas kimia. Wafer memiliki TTV <8μm, <10μm, <15μm, <20μm, <30μm, dan <30μm,membuatnya ideal untuk digunakan dalam optik presisiProduk ini juga digunakan dalam pembuatan lensa, prisma, cermin, dan filter.
Kesimpulannya, BonTek Fused Silica Wafer adalah produk serbaguna dan andal yang cocok untuk digunakan di berbagai industri dan aplikasi.Dengan transmisi sinar ultraviolet dan cahaya tampak yang tinggi, variasi ketebalan rendah, kejelasan optik superior, dan stabilitas kimia, produk ini adalah pilihan ideal bagi siapa saja yang mencari wafer berkualitas tinggi.
Dukungan dan Layanan:
Produk Wafer Silika Fused kami dirancang untuk memenuhi standar kualitas tertinggi dan memberikan kinerja yang andal dalam berbagai aplikasi.Tim dukungan teknis kami tersedia untuk membantu Anda dengan pertanyaan atau kekhawatiran yang mungkin Anda miliki mengenai penggunaan dan penanganan produk kami.
Kami menawarkan berbagai layanan untuk memastikan bahwa wafer silikat cair kami memenuhi kebutuhan spesifik Anda. Layanan kami termasuk pemotongan wafer khusus, polesan, dan pembersihan.Kami juga menawarkan inspeksi wafer dan layanan pengujian untuk memastikan kualitas dan keandalan produk kami.
Tim teknisi dan insinyur berpengalaman kami berdedikasi untuk memberikan dukungan dan layanan yang Anda butuhkan untuk mencapai tujuan Anda.Hubungi kami hari ini untuk mempelajari lebih lanjut tentang produk Wafer Silika Fused kami dan bagaimana kami dapat membantu Anda memenuhi persyaratan teknis Anda.
Kemasan dan Pengiriman:
Kemasan produk:
Wafer Silikon Yang Dilemparkan Akan Diletakkan Dengan Hati-Hati Di Dalam Wadah Plastik Untuk Mencegah Kerusakan Selama Transportasi.Kontainer akan disegel dan dimasukkan ke dalam kotak karton yang kokoh dengan bantalan yang tepat untuk mencegah pergerakan selama pengiriman.
Pengiriman:
Wafer Fused Silica akan dikirim melalui layanan kurir terpercaya untuk memastikan pengiriman tepat waktu dan aman. Biaya pengiriman akan dihitung berdasarkan tujuan dan berat paket.Nomor pelacakan akan diberikan kepada pelanggan untuk melacak paket selama transit.
FAQ:
A: Wafer silika cair kami adalah dari merek BonTek.
T: Apa nomor model yang tersedia untuk wafer silika cair Anda?
A: Kami memiliki dua nomor model yang tersedia, Silicon Fused dan Kuarsa Fused.
T: Sertifikasi apa yang dimiliki wafer silika cair Anda?
A: Wafer silika cair kami memiliki sertifikasi ISO:9001 dan ISO:14001.
T: Berapa jumlah pesanan minimum untuk wafer silika cair Anda?
A: Jumlah pesanan minimum untuk wafer silika cair kami adalah 5 buah.
T: Apa metode kemasan untuk wafer silika cair Anda?
A: Wafer silika cair kami datang dalam kemasan Cassette / Jar dan disegel vakum untuk pengiriman yang aman.
T: Apa syarat pembayaran yang Anda terima untuk wafer silika cair Anda?
A: Kami menerima pembayaran melalui T/T.
T: Apa kemampuan pasokan untuk wafer silika cair Anda?
A: Wafer silika cair kami memiliki kapasitas pasokan 20.000 keping per bulan.
T: Berapa lama waktu yang dibutuhkan untuk pengiriman wafer silika cair Anda?
A: Waktu pengiriman untuk wafer silika cair kami adalah antara 1-4 minggu.
T: Apakah harga untuk wafer silika cair Anda dapat dinegosiasikan?
A: Ya, harga untuk wafer silika cair kami dapat dinegosiasikan berdasarkan jumlah pesanan.
