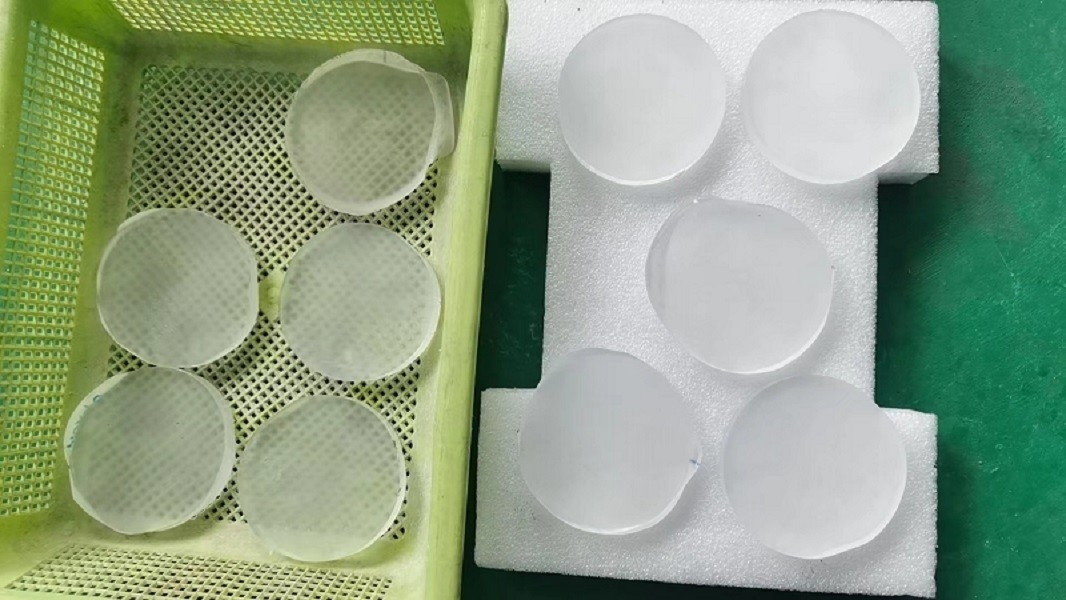

Wafer Kaca Silikon 1.0nm Sisi Dipoli khusus untuk MEMS
Detail produk:
| Place of Origin: | China |
| Nama merek: | CSIMC |
| Sertifikasi: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
Syarat-syarat pembayaran & pengiriman:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Harga: | Dapat dinegosiasikan |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
Informasi Detail |
|||
| Bahan: | Silika Lebur UV, Kuarsa Lebur (JGS1, JGS2, JGS3) | Merek: | JGS1 JGS2 JGS3 |
|---|---|---|---|
| Nama produk: | JGS1 JGS2 JGS3 Wafer Kaca dan Kuarsa untuk Stabilitas Kimia Kejelasan Optik Unggul | Pengelompokan tepi: | Sesuai dengan Standar SEMI M1.2/lihat IEC62276 |
| Diameter: | 50.8mm,76.2mm, 100mm, 150mm, 200mm | Kategori Produk: | Wafer Silika yang menyatu |
| Ketebalan: | 350um, 500um, 1000um | busur: | ±20µm, ±25µm, ±40µm, ±40µm, ±60µm, ±60µm |
| Menyoroti: | MEMS Wafer Kaca Silikon,Wafer Kaca Silikon Polished yang Disesuaikan,1.0nm Silikon Glass Wafer |
||
Deskripsi Produk
Deskripsi produk:
Salah satu fitur utama dari produk ini adalah sisi dipolesnya Ra, yang kurang dari 1,0nm atau spesifik sesuai permintaan, menjadikannya ideal untuk aplikasi presisi tinggi.Wafer Silika Fused juga memiliki sifat transmisi yang sangat baikFitur ini membuatnya menjadi pilihan ideal untuk aplikasi optik seperti lensa, prisma, dan jendela.
Wafer Silikon Fused tersedia dalam berbagai ukuran, dengan datar utama 22mm, 32.5mm, 42.5mm, 57.5mm / notch, notch, notch, sehingga mudah untuk memilih ukuran yang tepat untuk aplikasi spesifik Anda.Selain itu, permukaan wafer dapat dipoles dua sisi (DSP), dipoles satu sisi (SSP), atau dipoles dua sisi (DSL), tergantung pada kebutuhan Anda.
Kesimpulannya, Wafer Silikon Tembaga adalah produk berkualitas tinggi yang sangat cocok untuk berbagai aplikasi di industri semikonduktor.Sifat luar biasa dan pilihan permukaan yang berbeda membuatnya menjadi pilihan serbaguna untuk kebutuhan proyek AndaJika Anda mencari Wafer Silika Fused yang handal dan berkualitas tinggi, jangan mencari produk kami lagi.
Fitur:
- Nama produk: JGS1 JGS2 JGS3 Wafer Kaca dan Kuarsa untuk Stabilitas Kimia Kejernihan Optik Superior
- PLTV (<0,5um): ≥95% (5mm*5mm)
- Tipe: Silikum cair, Kuarsa cair
- Ketebalan: 350mm, 500mm, 1000mm
- TTV: <8μm, <10μm, <15μm, <20μm, <30μm, <30μm
Fitur dari produk Wafer Silikon Tembaga:
- Wafer Kuarsa
- Wafer SiO2
- Wafer kristal silika
Parameter teknis:
| Parameter | Nilai |
|---|---|
| Diameter | 50.8mm, 76.2mm, 100mm, 150mm, 200mm |
| Transmisi | Sinar Ultraviolet dan Terlihat |
| Jenis | Silikon cair, Kuarsa cair |
| Ketebalan | 350um, 500um, 1000um |
| TTV | < 8μm, < 10μm, < 15μm, < 20μm, < 30μm, < 30μm |
| Bahan | UV Fused Silica, Fused Quartz (JGS1, JGS2, JGS3) |
| PLTV ((<0,5um) | ≥95% ((5mm*5mm) |
| Warp | < 30μm, < 40μm, < 50μm, < 50μm, < 60μm, < 60μm |
| Aplikasi | Semikonduktor, MEMS |
| Merek | JGS1 JGS2 JGS3 |
Aplikasi:
Wafer Fused Silica cocok untuk berbagai aplikasi. Wafer dapat digunakan dalam industri semikonduktor untuk produksi microchip.Wafer juga dapat digunakan dalam industri optik untuk produksi lensaWafer ini juga digunakan dalam industri surya untuk produksi sel surya. Wafer Fused Silica juga cocok untuk penelitian dan pengembangan.
Wafer Silikon Fused tersedia dalam spesifikasi warp yang berbeda, termasuk <30μm, <40μm, <50μm, <50μm, <60μm, dan <60μm.Wafer memiliki sifat transmisi yang sangat baik dalam rentang ultraviolet dan terlihatWafer ini tersedia dalam kedua jenis Silika Fused dan Kuarsa Fused. Wafer ini memiliki PLTV ((< 0.5um) ≥95% ((5mm*5mm), yang memastikan bahwa produk memiliki tingkat kemurnian yang tinggi.
Secara keseluruhan, BonTek Fused Silica Wafer adalah produk berkualitas tinggi yang cocok untuk berbagai aplikasi.14001Produk ini tersedia dalam spesifikasi yang berbeda dan cocok untuk industri semikonduktor, optik, surya, dan penelitian.
Dukungan dan Layanan:
Produk Wafer Silika Fused kami didukung oleh tim profesional dukungan teknis yang berpengalaman yang tersedia untuk menjawab pertanyaan atau kekhawatiran yang mungkin Anda miliki.Kami menawarkan berbagai layanan untuk membantu Anda mendapatkan hasil maksimal dari produk Anda, termasuk:
- Konsultasi ahli untuk membantu Anda memilih produk yang tepat untuk aplikasi Anda
- Layanan pembuatan wafer khusus untuk memenuhi kebutuhan khusus Anda
- Dukungan teknis dan bantuan pemecahan masalah
- Pelatihan dan dukungan di tempat
- Layanan perbaikan dan pemeliharaan produk
Tujuan kami adalah untuk memastikan bahwa Anda benar-benar puas dengan pembelian Wafer Silika Fused Anda dan bahwa hal itu memenuhi harapan Anda untuk kualitas dan kinerja.Hubungi kami hari ini untuk mempelajari lebih lanjut tentang dukungan teknis dan layanan kami.
Kemasan dan Pengiriman:
Kemasan produk:
- Wafer silika cair dikemas secara individual dalam kantong polipropilena kelas cleanroom untuk mencegah kontaminasi.
- Tas-tas ini kemudian dimasukkan ke dalam kotak-kotak karton yang kokoh dengan sisipan busa untuk perlindungan tambahan selama pengiriman.
- Kotak-kotak itu jelas ditandai dengan nama produk, ukuran, dan jumlahnya.
Pengiriman:
- Kami menawarkan pengiriman di seluruh dunia melalui operator terpercaya, termasuk FedEx, DHL, dan UPS.
- Semua paket diasuransikan untuk melindungi dari kerusakan atau hilangnya selama transit.
- Pelanggan akan menerima nomor pelacakan setelah paket mereka dikirim.
- Waktu pengiriman dapat bervariasi tergantung pada tujuan, tetapi kami berusaha untuk mengirimkan produk secepat dan efisien mungkin.
FAQ:
BonTek
2. Apa model yang tersedia untuk wafer silika cair?Silikon cair, Kuarsa cair
3Sertifikasi apa yang dimiliki produk?ISO:9001, ISO:14001
4Berapa jumlah pesanan minimum?5 pcs
5. Apa syarat pembayaran untuk produk?T/T
6. Apa kemampuan pasokan produk per bulan?20000 pcs/bulan
7. Berapa waktu pengiriman untuk produk?1-4 minggu
8. Apa kemasan untuk produk?Kemasan kaset/ toples, vakum tertutup
9Apakah harga bisa dinegosiasikan?Ya, harganya bisa dinegosiasikan.
