Detail produk:

Tempat asal: Cina
Nama merek: CSIMC
Sertifikasi: ISO:9001, ISO:14001
Nomor model: Silika Fusi, Kuarsa Fusi

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order: 5 BUAH
Harga: Dapat dinegosiasikan
Kemasan rincian: Paket kaset/ toples, vakum tertutup
Waktu pengiriman: 1-4 minggu
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 20000 buah/Bulan
Harga terbaik Kontak

Informasi Detail

Bahan: Wafer Kuarsa Fusi Merek: JGS2 JGS1
Diameter: 50.8mm,76.2mm, 100mm, 150mm, 200mm Ketebalan: 350um, 500um, 1000um
LTV (5mmx5mm): <2µm Ra Kekasaran: <1 nm / GC#1000
Permukaan: DSP SSP Aplikasi: Semikonduktor, MEMS
Menyoroti:

Wafer Silikon Optik Yang Ditemukan

,

Desain Mikroelektronik Wafer Silikon Yang Ditemukan

,

Wafer Silikon Berkualitas Tinggi

Deskripsi Produk

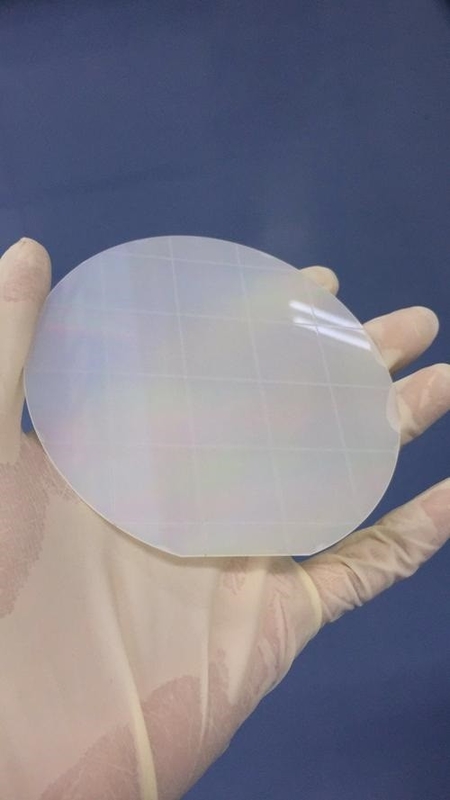

Wafer Silikon Yang Berkualitas Tinggi Untuk Kinerja Yang Tidak Terkalahkan 2 " 3 " 4 " 6 " 8 " Wafer-Kelas Untuk Desain Optik Dan Mikroelektronik



Wafer Silika Fused kelas atas kami, pilihan premium untuk aplikasi mutakhir yang membutuhkan kejelasan optik dan stabilitas termal yang tak tertandingi.Dibuat dari kaca silika dengan kemurnian tinggi melalui proses peleburan yang cermat, wafer kami menunjukkan homogenitas optik yang luar biasa dan koefisien penyerapan yang rendah, menjadikannya ideal untuk sistem optik yang menuntut.

Wafer Silika Fused kami menawarkan transmisi yang luar biasa di rentang spektrum yang luas, dari UV ke IR, memastikan kinerja yang tepat dan dapat diandalkan dalam perangkat fotonik canggih, sensor,dan sistem pencitraanKetahanan tinggi terhadap kejut termal dan koefisien ekspansi termal yang rendah memberikan stabilitas di lingkungan yang keras, mempertahankan kinerja optik di bawah suhu yang bervariasi.

Dirancang dengan presisi untuk memenuhi spesifikasi yang ketat, wafer kami menjamin datar dan paralel, memastikan integrasi yang mulus ke dalam desain optik Anda.Tingkatkan sistem optik Anda dengan Wafer Silikon Fused kami pengalaman kejelasan tak tertandingiPesan sekarang dan merevolusi teknologi Anda dengan solusi silika peleburan premium kami.

Parameter Deskripsi
Bahan Kuarsa Tembaga JGS2
Komposisi SiO2(Silikon dioksida)
Transmisi Transparansi yang sangat baik dalam kisaran ultraviolet (UV) hingga inframerah (IR)
Indeks Refraksi 1.4585 (pada 587,6 nm)
Kepadatan 2.203 g/cm3
Koefisien Ekspansi Termal 5.5 x 10-7K-1
Jangkauan suhu operasi Hingga 1200°C
Resistensi Kimia Tahan terhadap sebagian besar asam, alkali, dan pelarut organik
Perbaikan permukaan Berwarna hitam atau hitam
Kualitas Permukaan Biasanya ditentukan sesuai dengan standar industri (misalnya, MIL-O-13830)
Toleransi Dimensi Dapat disesuaikan sesuai dengan kebutuhan pelanggan
Ukuran Wafer Tersedia dalam berbagai diameter: 2", 3", 4", 6", 8", dan lebih besar
Ketebalan Wafer Biasanya berkisar dari beberapa milimeter hingga beberapa milimeter
Aplikasi Optik, laser, semikonduktor, instrumen ilmiah, dll.



Wafer Silikon Yang Berkualitas Tinggi Untuk Kinerja Yang Tidak Terkalahkan 2' 3' 4' 6' 8' Wafer-Grade Optical And Microelectronic Designs 0Wafer Silikon Yang Berkualitas Tinggi Untuk Kinerja Yang Tidak Terkalahkan 2' 3' 4' 6' 8' Wafer-Grade Optical And Microelectronic Designs 1Wafer Silikon Yang Berkualitas Tinggi Untuk Kinerja Yang Tidak Terkalahkan 2' 3' 4' 6' 8' Wafer-Grade Optical And Microelectronic Designs 2





Spesifikasi Pembuatan Kuarsa Tembaga

Parameter

JGS1

JGS2

JGS3

Ukuran Maksimal

< Φ200mm

< Φ300mm

< Φ200mm

Jangkauan Transmisi (Rasio Transmisi Rata-rata)

0.17 ~ 2.10um (Tavg> 90%)

0.26~2.10um (Tavg>85%)

0.185~3.50um (Tavg>85%)

OH- Konten

1200 ppm

150 ppm

5 ppm

Fluoresensi

(ex 254nm)

Hampir Bebas

V-b yang kuat

V-B yang kuat

Kandungan Kekotoran

5 ppm

20-40 ppm

40-50 ppm

Konstan Birefringence

2-4 nm/cm

4-6 nm/cm

4-10 nm/cm

Metode Peleburan

CVD sintetis

Pencairan oksigen-hidrogen

Peleburan listrik

Aplikasi

Substrat laser: jendela, lensa, prisma, cermin...

Semikonduktor dan jendela suhu tinggi

IR & UV
Substrat





Wafer Silikon Yang Berkualitas Tinggi Untuk Kinerja Yang Tidak Terkalahkan 2' 3' 4' 6' 8' Wafer-Grade Optical And Microelectronic Designs 3



Wafer Silikon Yang Berkualitas Tinggi Untuk Kinerja Yang Tidak Terkalahkan 2' 3' 4' 6' 8' Wafer-Grade Optical And Microelectronic Designs 4

Pertanyaan Umum:



  1. P: Apa produk yang Anda terutama bekerja pada?

A:Kami melihat diri kami sebagai spesialis wafer piezo. kami adalah yang pertama bekerja dengan Single Crystal Quartz di Cina sekitar 30 tahun yang lalu. kemudian secara bertahap kami melangkah ke bidang LiNbO3, LiTaO3,Kaca Kuarsa, LGS, CTGS dll. Terutama, jika Anda mencari pemasok piezo kuarsa, kami adalah pilihan utama! Kami mengekspor jutaan blank kuarsa setiap tahun karena kami menguasai AT,Potongan SC dan IT dengan presisi sudut yang unggul.



  1. T: Bisakah Anda menerima kustomisasi produk?

A:Ya, tentu saja. kami dapat memproduksi sesuai permintaan Anda. selain itu, kami sangat berpengalaman dengan wafer piezo sehingga kami dapat memberikan saran yang relevan jika Anda tidak 100% yakin tentang pilihan Anda.Selain itu, kami memiliki beberapa wafer standar di stok, silakan periksa dengan kami.



  1. P: Bisakah Anda mengirimkan barang melalui agen kurir kami?

A:Ya, kami sarankan Anda pergi dengan agen kurir yang paling akrab dengan Anda (DHL, FedEX, UPS dll).kami akan mengemas produk dengan aman dalam ukuran yang dapat diterima untuk membantu Anda menghemat biaya pengirimanJika Anda membutuhkan kami untuk mengurus barang, itu juga bukan masalah. Kami juga memiliki diskon yang baik dengan perusahaan kurir internasional.



  1. P: Bagaimana kau bisa menjamin kita mendapatkan apa yang kita inginkan dengan aman?

A:produk wafer rapuh dan terkadang mahal hal terakhir, sebagai produsen, kita ingin melihat adalah produk yang kita buat rusak selama kurir.kami akan mengemas wafer dengan baik dan menaruhnya dalam karton yang tepat yang diisi dengan spons bufferNamun, kecelakaan terkadang tak terelakkan.¢ Pemeriksaan penerimaan ¢langkah-langkah yang ditunjukkan dalam gambar di bawah ini. jika hal yang tidak diinginkan terjadi, kami akan memberikan pengisian ulang atau pengembalian dana jika Anda mengikuti langkah-langkah pemeriksaan.



  1. P: Bisakah kita mengunjungi pabrikmu?

A:Tentu saja, inspeksi pabrik penting untuk pembelian dalam jumlah besar dan kerjasama jangka panjang.nama-nama besar di seluruh dunia telah menyaksikan kemajuan kami dalam membangun pabrikHari-hari ini, karena pandemi Covid-19, kami juga memiliki pengalaman konferensi video dengan pembeli global.





Pemeriksaan Penerimaan

  • Produk ini rapuh. Kami telah mengemasnya dengan baik dan menandainya rapuh. Kami mengirimkan melalui perusahaan ekspres domestik dan internasional yang sangat baik untuk memastikan kualitas transportasi.
  • Setelah menerima barang, silakan tangani dengan hati-hati dan periksa apakah karton luar dalam kondisi baik. Buka karton luar dengan hati-hati dan periksa apakah kotak kemasan sejajar.Ambil foto sebelum Anda mengambil mereka keluar.
  • Tolong buka kemasan vakum di ruangan bersih ketika produk akan diterapkan.
  • Jika produk ditemukan rusak selama kurir, tolong ambil foto atau merekam video segera.Hubungi kami segera dan kami akan menyelesaikan masalah dengan baik.
